压铸生产用第二工装缸结构设计

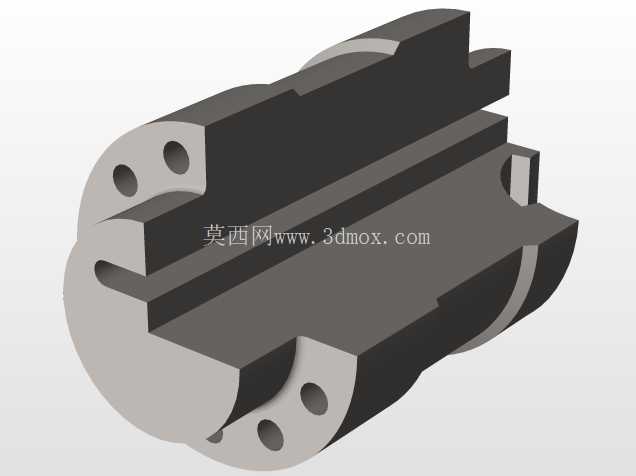

　　在压铸生产线的工装配套体系里，这类缸体部件属于执行端的核心受力构件，主要承担模具工位的顶出、锁紧或是辅助进给动作，区别于常规标准液压缸，它的结构完全适配压铸模架的安装空间，没有多余的外置结构，所有连接点位都直接对应模架上的预制安装位，不需要额外加装转接法兰，能直接嵌入压铸模的工装组里，减少装配累积误差。从结构上看，缸体采用整体式圆柱主体设计，轴向开设通腔作为活塞运动的行程空间，两端的法兰端面上均匀分布安装孔，孔位的分度精度直接决定了缸体安装后与模架的同轴度，设计时孔位公差控制在H7级别，避免安装后活塞杆出现偏磨，影响密封件使用寿命。

　　缸体侧壁开设的轴向槽道，一方面是为了适配模架上的定位键，安装时可以直接沿键槽滑入到位，不需要反复调整周向位置，另一方面槽道也作为行程限位的辅助导向面，和活塞上的导向凸台配合，限制活塞的周向转动，保证输出动作的直线度。两端法兰的厚度经过受力核算，在压铸生产的16MPa工作压力下，法兰端面的变形量控制在0.02mm以内，不会因为长期受交变压力出现密封面渗漏的问题。设计过程中首先考虑的是压铸工位的实际工况，压铸生产时周边环境温度较高，模具周边温度长期在80-120摄氏度区间，所以缸体的材质选用调质处理的40Cr，表面做发黑防锈处理，既保证高温下的结构强度，也能抵抗压铸过程中少量脱模剂的腐蚀。缸体内壁的粗糙度要求达到Ra0.8，经过珩磨处理，降低活塞密封圈的摩擦损耗，正常工况下密封件的更换周期可以延长到8000工作小时以上。安装边界上，缸体的最大外径完全适配模架上的预制安装孔，轴向长度比模架安装腔的深度短2mm，预留出热膨胀的间隙，避免生产过程中温度升高导致缸体轴向伸长顶死模架。两端的安装孔采用沉孔设计，内六角螺栓安装后螺栓头完全沉入沉孔内，不会突出法兰端面，和模架贴合时没有间隙，保证连接刚性。

　　在实际应用场景里，这类工装缸通常安装在压铸模的动模侧，负责开模后的铸件顶出动作，或是抽芯机构的动力输出，因为结构紧凑，不需要额外的安装支架，在中小型压铸模具的工装改造里应用非常广泛，尤其是模架内部安装空间有限的工位，这种集成式的缸体结构比标准拉杆液压缸节省至少30%的安装空间。设计时没有采用常规的端盖螺栓连接结构，而是将两端的连接法兰和缸体主体做成一体化结构，减少了两个密封面，从根源上降低了渗漏的概率，同时也减少了零件数量，降低装配和后期维护的工作量。缸体上的油口位置直接对应模架上的油路通道，安装后可以和模架的内置油路直接连通，不需要外接油管，避免生产过程中高温铝屑飞溅损坏油管，提升整套工装的运行可靠性。

　　从建模逻辑上看，先以缸体内腔的轴线为基准，绘制主体的回转轮廓，再切除出轴向的导向槽和两端的安装孔，所有特征都以主轴线为基准做对称或是圆周阵列，保证每个加工特征的位置度，后续出工程图时也能直接以主轴线为设计基准，标注所有形位公差，方便加工环节的工艺编排。这类缸体的行程设计完全匹配对应压铸模的动作行程，没有多余的空行程，活塞运动到终点时刚好完成对应的顶出或是抽芯动作，不需要额外加装行程开关，靠缸体内部的限位台阶就能实现硬限位，简化了整套工装的控制逻辑。在受力校核环节，重点核算了缸体侧壁在最大工作压力下的环向应力，以及法兰安装孔的剪切强度，保证在1.5倍额定压力的测试工况下，缸体不会出现塑性变形，连接螺栓不会出现剪切断裂。实际投产使用时，这类工装缸的故障率远低于外接式的标准油缸，因为所有连接点位都内置在模架内部，不受外部铝屑、冷却液的侵蚀，日常维护只需要定期更换活塞密封圈即可，不需要做额外的清洁保养。
