龙门式水力切割加工设备结构设计

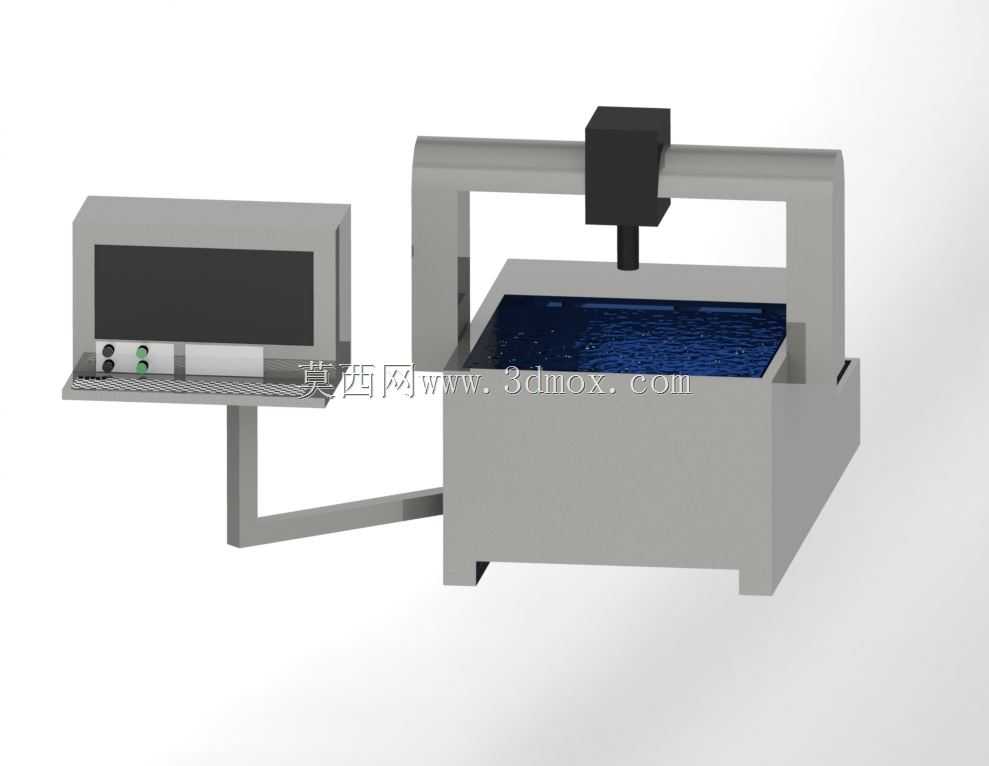

这款龙门式水力切割设备的三维结构，完全围绕板材类工件的冷态切割加工场景搭建，日常可覆盖金属薄板、石材、玻璃、复合材料等多种易受热变形材质的下料加工，在钣金加工、装饰建材、航空复合材料加工车间都能适配，不会像热切割工艺那样在工件切口产生热影响区，避免材质退火、形变、边缘烧蚀的问题。从结构布局来看，设备采用分体式设计，左侧悬臂搭载的数控操作单元与右侧主机身预留了足够的操作间距，操作人员站在操作位时既能完整观察工作台面的加工状态，也不会被龙门运行轨迹干涉，操作面板上的控制按钮、显示屏的安装高度符合常规站立操作的人机工程要求，不需要过度俯身或抬手就能完成参数调整、加工启停操作。主机身的龙门横梁采用跨置式安装，两侧导轨固定在床身的纵向基座上，切割头搭载在横梁的横向滑座上，可实现X、Y两个轴向的平面进给，Z轴方向的切割头升降行程可适配不同厚度的工件装夹需求，工作台面采用栅格支撑结构，切割过程中的高压水射流可穿透工件后直接落入下方的集水腔，不会在台面积水反溅影响加工精度。设计时特意将床身的支撑脚做了加宽处理，设备整体安装时不需要额外做特殊的地基预埋，只要车间地面平整度达到常规工业地坪要求就能放置调平，床身外侧预留的维护开口可方便日常清理集水腔内的切割废料、更换水密封组件。悬臂与主机身的连接位置做了加强筋结构，避免长期操作时操作台产生晃动，走线槽全部内置在结构腔体内部，不会有管线外露剐蹭的隐患，切割头周围预留的安装位可根据加工需求加装磨料供给接口，切换为磨料水切割模式加工硬质金属材质。整体结构的运动部件全部做了防护设计，导轨、丝杠位置都有防尘挡水罩，可阻挡切割过程中的水雾、磨料颗粒进入传动部件，延长设备的维护周期，操作侧预留的工件上下料空间足够叉车或者人工辅助上料的操作距离，不需要额外预留过大的设备周边通道，能有效节省车间的占地空间。
