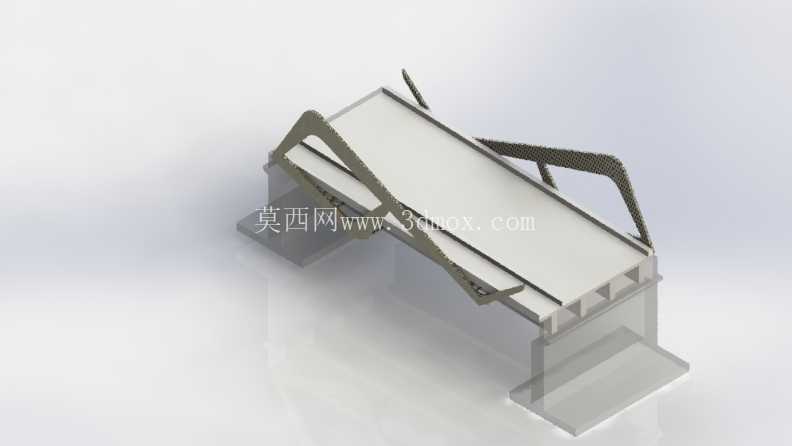

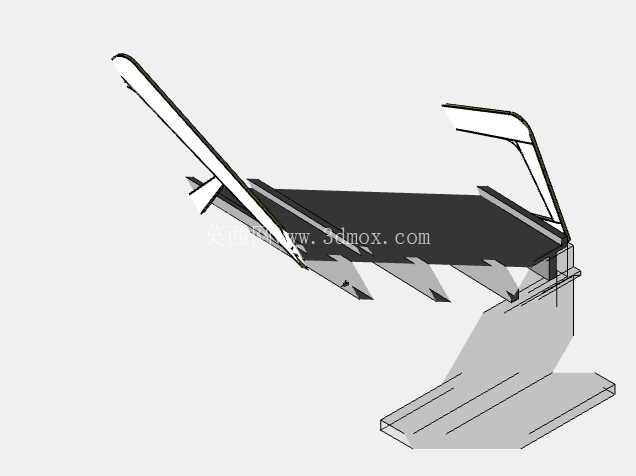

桁架式侧桥钢结构承载构件三维设计

　　该构件为桁架式侧桥承载结构，常见于臂架类起重设备的侧向延伸作业段，主要用于高空作业场景下的人员通行与轻型作业载荷承载，多配套于塔式起重机、施工升降机的侧向附墙作业平台，或是大型场馆维护、桥梁检测作业的临时延伸通道结构。从结构形式来看，整体采用变截面桁架设计，主弦杆沿构件长度方向呈渐变式布置，靠近连接端的截面高度更大，向末端逐步收窄，这种设计能够在保证整体抗弯刚度的前提下，尽可能降低构件自身重量，减少对主设备连接基座的载荷负担。

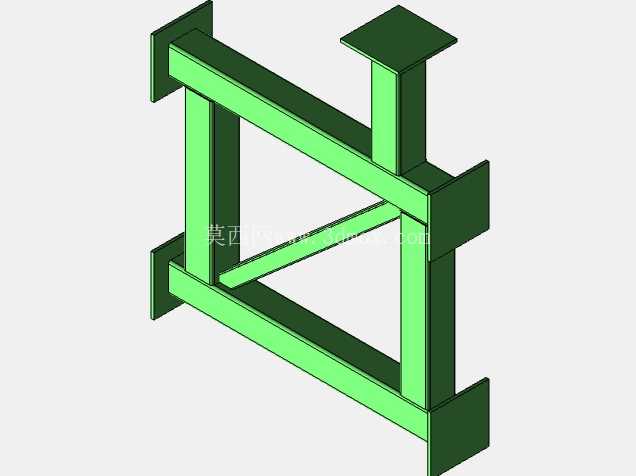

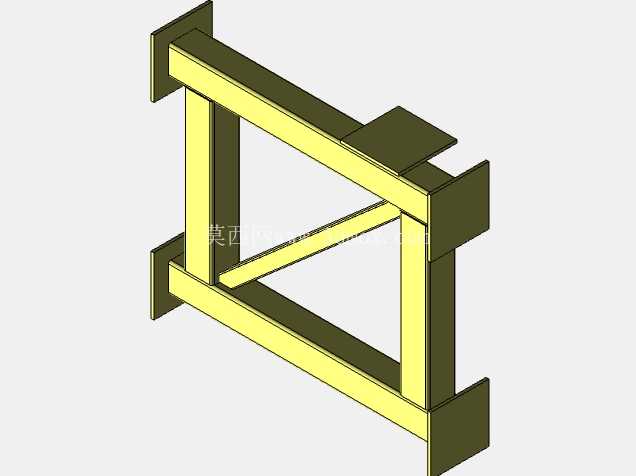

　　腹杆采用三角形交错布置形式，所有腹杆与主弦杆的连接节点均采用满焊连接的模拟设计，节点处做了圆弧过渡处理，避免应力集中导致的结构疲劳失效，在实际工程应用中，这类桁架结构的抗风载能力远高于同重量的板式结构，尤其适合户外高空作业场景下的侧向载荷抵抗。设计过程中优先考虑了安装边界的适配性，构件连接端预设了标准法兰连接位，法兰盘上的螺栓孔位按照通用起重设备附墙接口的尺寸规格排布，能够直接与多数塔式起重机的标准节侧装支座匹配，不需要额外制作转换连接件，现场安装时仅需要通过高强度螺栓完成对接即可，大幅缩短高空作业的安装时长。

　　构件的行走面采用镂空式格栅设计，既能够减少风阻，也可以避免雨天表面积水、冬季结冰导致的人员滑倒风险，格栅的间隙尺寸控制在30mm以内，符合高空作业通道的安全防护规范，防止小型工具从间隙坠落造成下方安全事故。侧向防护栏与主桁架采用一体化设计，防护栏杆的高度按照1.2m的安全标准设置，横杆间距不大于500mm，能够满足作业人员在通道内移动时的防护需求，不需要额外加装临时防护设施。从受力特性来看，该结构的设计载荷按照2kN/㎡的均布活载荷计算，同时考虑了作业区域6级风载下的侧向风压影响，主弦杆的截面选型经过抗弯、抗剪校核，末端最大挠度控制在构件长度的1/500以内，保证人员在通道末端作业时不会出现明显的晃动感。

　　在实际选型应用中，这类侧桥结构多用于建筑施工过程中塔吊与建筑结构之间的通道连接，也可用于大型港口起重设备的检修通道延伸，相比传统的落地式脚手架通道，这种桁架式侧桥的安装效率更高，占用空间更小，能够适应不同高度的作业面连接需求。建模过程中对所有杆件的中心线做了精准对齐，所有焊接节点均做了实体化处理，能够直接导出用于有限元分析的模型文件，也可以直接生成杆件下料清单用于生产加工，构件的分段位置设置在受力最小的截面处，方便运输过程中的拆分与现场拼接，拼接处采用定位销+螺栓的双重固定方式，保证拼接后的整体刚度与一体化结构无明显差异。针对户外长期使用的场景，结构表面预设了镀锌层的厚度模拟，所有杆件的边角处均做了钝化处理，避免镀锌过程中出现积液导致的锈蚀隐患，连接螺栓采用热镀锌高强度螺栓，能够适应户外潮湿、多尘的使用环境，延长结构的整体使用寿命。
