卧式多风机顶置式工业平台冷凝器结构

　　这款卧式顶出风平台冷凝器，主要面向商用制冷、工业冷却场景的室外露天安装需求，常见于商超冷链机组、工业工艺冷却系统、中小型冷库的室外换热单元布置，区别于传统立式侧出风冷凝器，其采用平台式架空安装结构，可直接固定在屋面、设备平台的预制钢结构基础上，无需额外搭建围护框架，适配多尘、多雨、多风的室外长期运行工况。从结构设计逻辑来看，整体采用分段式模块化框架，主体承载框架为型钢焊接成型，纵向设置五道分隔筋板将换热腔体划分为六个独立的换热单元，每个单元顶部对应安装一台轴流风机，风机采用顶置式向上排风布局，可避免排风短路，同时减少地面扬尘被吸入换热翅片的概率，框架底部设置斜撑式支腿，支腿与主框架采用螺栓加焊接的复合连接形式，既保证运输过程的结构强度，也可在现场安装时根据基础平整度微调支腿高度，适配不同的安装平面误差。

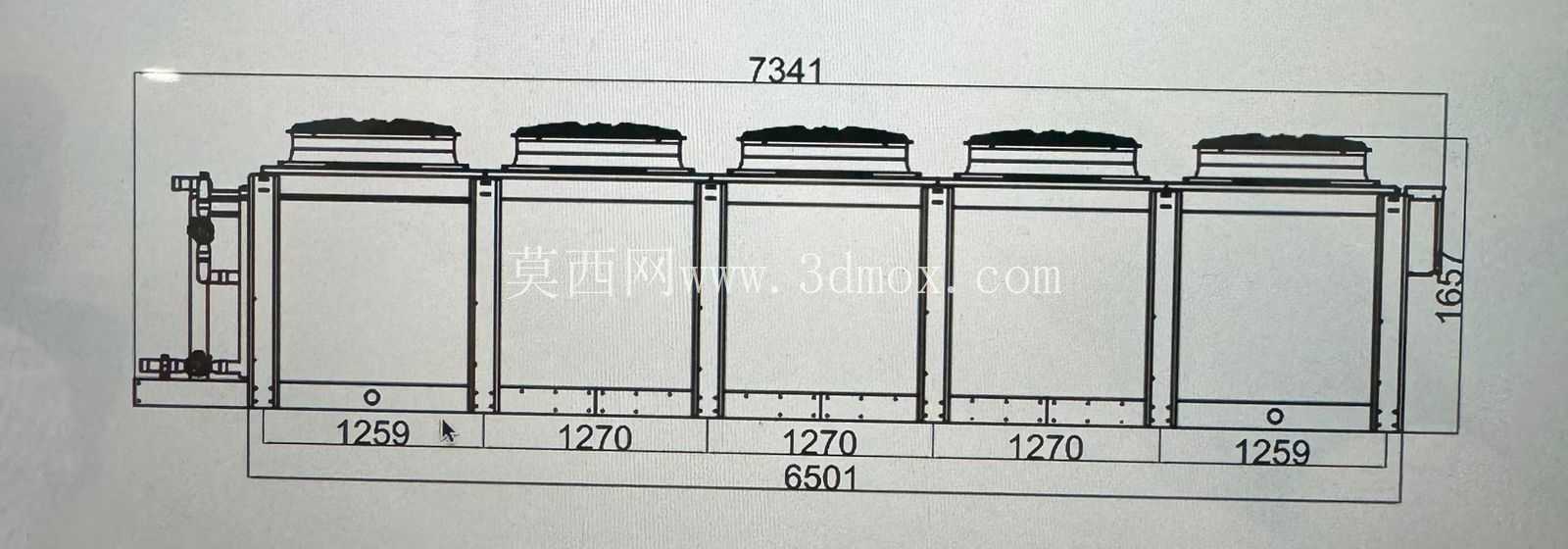

　　设备的进出风路径经过针对性优化，侧面为进风面，覆盖整张换热翅片管束，空气从侧面进入后横向掠过换热管束，与管内的高温制冷剂完成热交换，受热后的空气在顶部风机的抽吸作用下垂直向上排出，这种流道设计可降低风阻，在同等风机功率下提升单位时间的通风量，进而提升整体换热效率。在安装边界设计上，设备整体为长条形卧式布局，长度方向的尺寸适配常规屋面设备区的预留空间，宽度方向控制在两米以内，可满足多数商用建筑屋面的通道预留要求，支腿的安装孔位按照通用钢结构基础的预埋间距设置，无需现场重新打孔适配，设备端部设置有爬梯与操作扶手，方便后期运维人员攀爬至设备顶部进行风机检修、翅片清理作业，底部预留的架空空间可布置连接管路、阀门组件，同时避免地面积水浸泡设备底部框架，减少锈蚀风险。

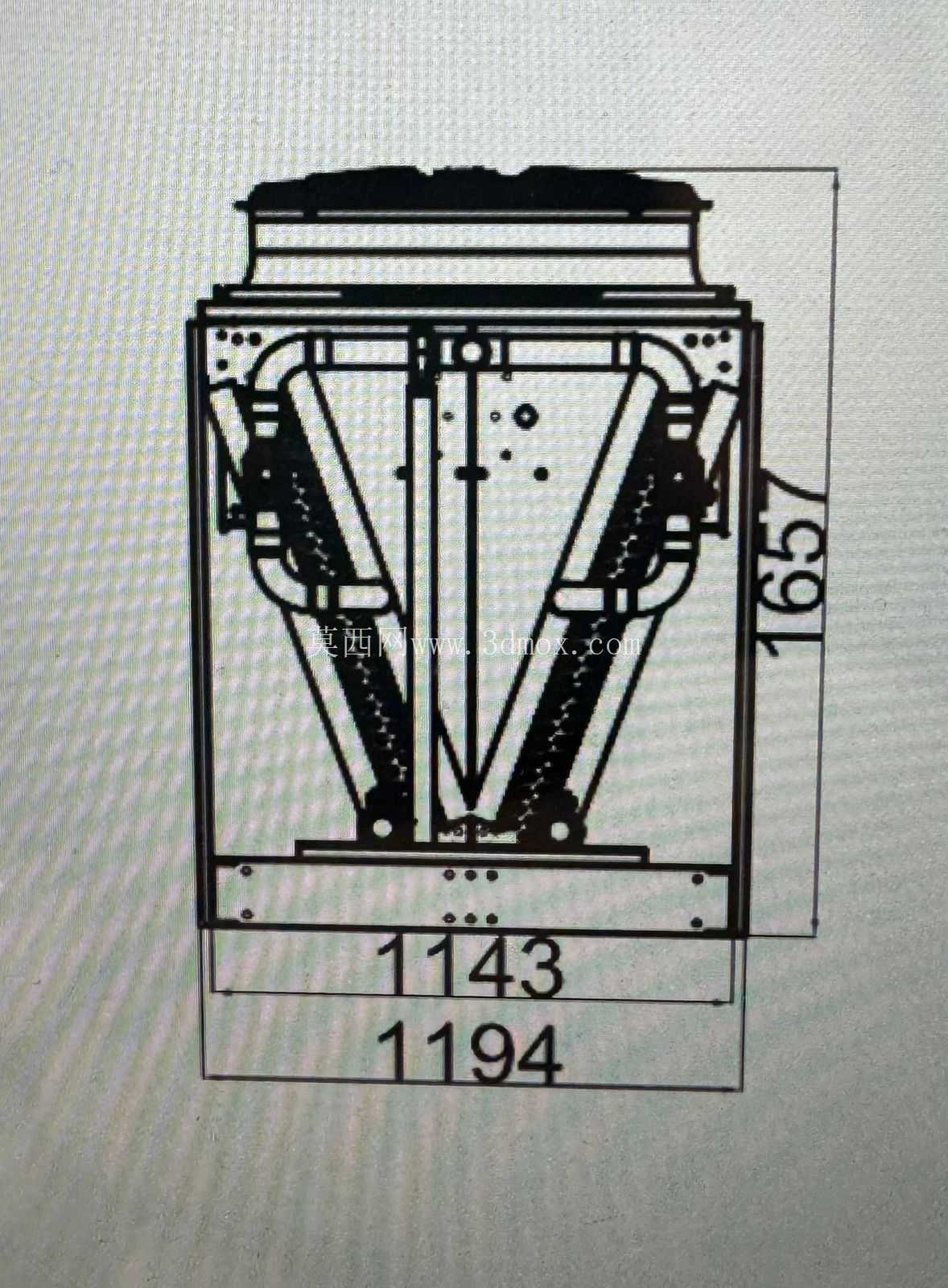

　　换热核心部分采用管翅式结构，换热管为错排布置，可最大化空气与管壁的接触面积，翅片采用亲水铝箔材质，可减少冷凝水在翅片表面的挂留，降低风阻同时避免积尘结垢，框架外部的封板采用镀锌钢板折弯成型，拼接处设置有防水折边，可避免雨水渗入换热腔体内部，所有钢结构件在焊接完成后都经过抛丸除锈处理，再做多层防腐涂装，适配室外长期紫外线照射、温湿度交变的工况，减少涂层脱落、结构锈蚀的概率。

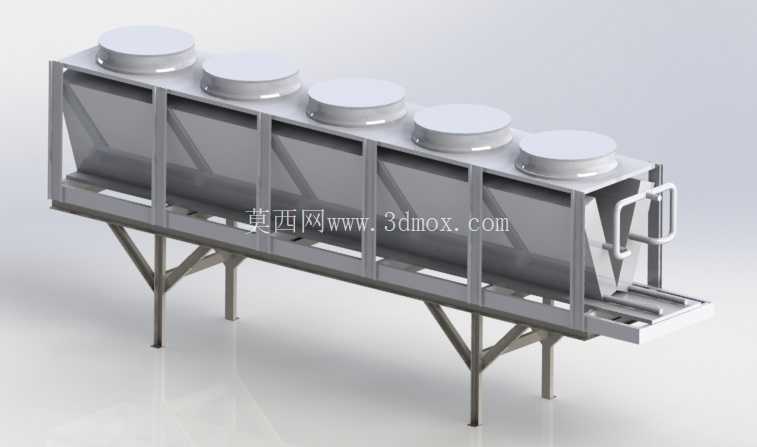

　　在功能特性上，六风机的布局可实现分级启停控制，根据系统负荷变化调整运行风机的数量，在低负荷工况下减少风机运行台数，降低运行能耗，每个风机单元都设置有独立的防护网，避免杂物被吸入风机造成叶片损坏，设备端部设置的管路接口采用标准法兰连接形式，可直接对接制冷系统的供液、回气管路，无需现场焊接适配，降低现场安装的施工难度。从建模细节来看，模型完整还原了框架的焊接节点、支腿的斜撑结构、风机的安装法兰、端部扶手的弯折弧度，甚至还原了底部框架上的管路固定卡槽结构，可直接用于制冷系统的整体布局校核、安装空间模拟、运维通道的干涉检查，也可作为同类型冷凝器产品改型设计的结构参考，帮助设计人员快速完成框架受力校核、风场模拟的前置建模工作，减少重复建模的工作量。
