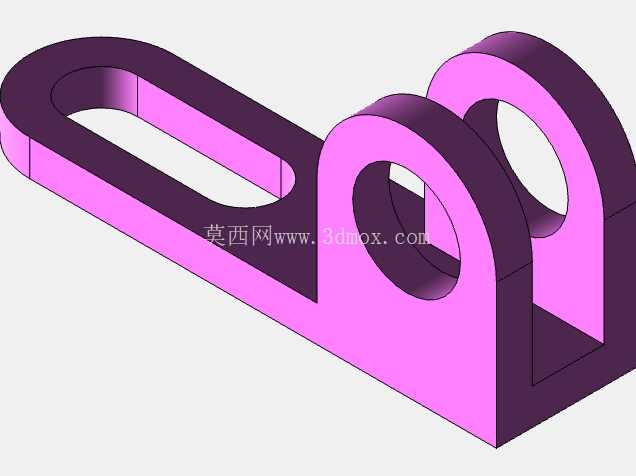

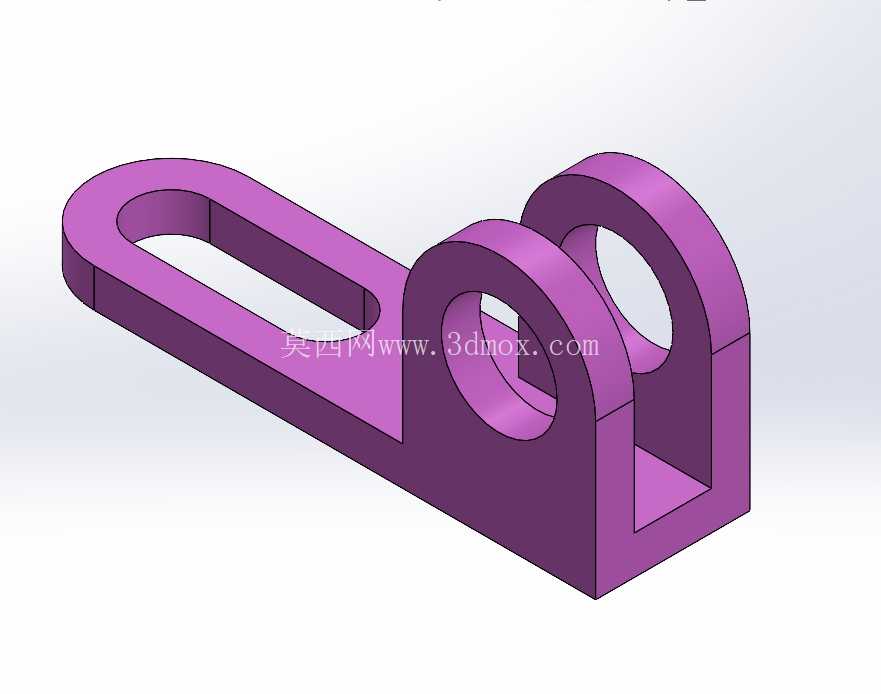

带开槽底座双直立圆孔安装支架结构

　　从功能特性来看，支架主体分为底座与直立支撑两个功能区段，底座开设的通长槽属于可调式安装结构，可适配安装孔位存在一定公差的装配场景，允许支架在固定前沿槽长方向调整位置，抵消基座加工时的孔位误差，降低现场装配的修配工作量；直立段的两个同轴圆孔属于核心配合特征，孔的轴线与底座安装面保持严格的平行度要求，双孔并列的结构相比单耳支撑拥有更高的抗扭刚度，可避免穿装的销轴或转轴在受径向载荷时出现支撑端翘曲，减少配合面的偏磨问题。这款安装支架属于工业装配领域常用的连接支撑类构件，常见于中小型自动化生产线的工位辅件安装、小型动力组件的机架固定、检测设备的探头支撑等场景，在轻工包装机械、电子组装流水线、小型输送线的侧装附件布局中应用频次较高，主要承担跨部件的位置衔接、载荷传递与安装基准定位作用，可将带轴类配合的功能件稳定固定在型材机架或设备基板上，抵消设备运行过程中产生的小幅振动偏移，保证配合部件的同轴度精度长期稳定。

　　设计过程中优先遵循了基准统一原则，将底座的下表面作为首要设计基准，所有直立特征的定位尺寸、孔系的同轴度公差、槽的对称度公差均从该基准出发标注，避免了基准转换带来的累积误差；底座长槽的宽度尺寸按照常用的内六角圆柱头螺钉杆部间隙配合设计，槽的两端设置了铣削加工让刀圆弧，既符合常规铣削加工的工艺要求，也能减少槽端的应力集中，避免支架受冲击载荷时在槽端出现裂纹；直立支撑的两个立板之间预留了足够的避让空间，可容纳配合件的安装凸台或锁紧垫片，防止装配时出现干涉，立板与底座的连接处设置了均匀的过渡圆角，在不增加整体壁厚的前提下提升了连接位置的结构强度，减少压铸或铣削加工时的应力变形。

　　从安装边界来看，支架底座的底面为全平面接触结构，安装时需与被固定的基板表面保持贴合，局部平面度误差需控制在0.1mm以内，避免锁紧螺钉后支架出现翘曲导致孔系轴线偏斜；长槽的有效调节长度覆盖了常见的型材安装孔距偏差范围，适配M6-M8规格的紧固件安装，直立段圆孔的内径按照基孔制间隙配合设计，可适配对应直径的销轴、导向轴或铰接螺栓，双孔的同轴度公差控制在0.05mm以内，保证穿装的轴类件可灵活转动无卡滞；支架整体的外形轮廓无尖锐外伸棱角，所有非配合边缘均做了小倒角处理，既避免装配过程中划伤操作人员，也能减少搬运过程中的磕碰变形。

　　建模过程中重点关注了对称特征的控制逻辑，两个直立支撑的特征完全对称，建模时先完成单侧支撑的特征构建，再通过基准面对称镜像完成整体结构，保证两侧孔的位置度完全一致；底座长槽采用草图拉伸切除的方式构建，槽的两侧面与底座侧边保持平行，确保安装时螺钉可顺畅沿槽滑动调整位置；所有配合面的拔模角度按照压铸工艺要求设置在合理范围，既满足开模脱模的工艺需求，也不会影响配合面的装配精度；直立孔的端面做了锪平处理，保证锁紧螺母或轴用挡圈可完全贴合端面，避免锁紧时出现偏斜。在实际选型应用时，需根据所支撑部件的重量与运行载荷核算支架的受力情况，当承受径向冲击载荷较大时，可适当增加直立支撑的壁厚或在立板外侧增设加强筋，若用于腐蚀环境则需更换对应的耐腐蚀材质并做表面防腐处理；安装时需先将支架通过长槽预固定在基座上，调整好孔系与配合部件的对齐位置后再交叉拧紧固定螺钉，避免单侧锁紧导致支架偏移，装配完成后需检测轴类件穿装后的转动灵活性，确认无卡滞、无偏斜后再完成后续部件的安装。
