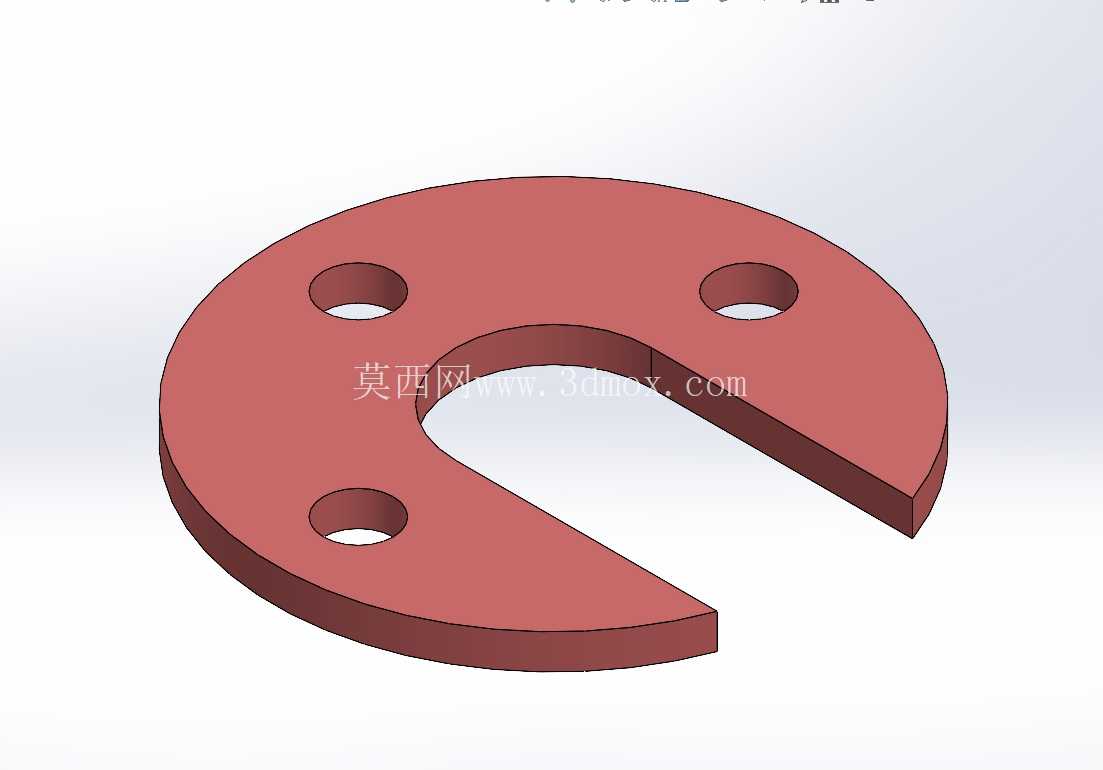

带缺口三孔开槽圆板安装紧固零件

在各类通用机械设备的装配环节中，这类带缺口的三孔圆板是应用频次极高的安装与紧固组件，常被用于需要侧向卡装、快速拆装的轴系连接、机架辅件固定、管线支架定位等场景，区别于整圆法兰的穿轴安装要求，这类开槽结构可以直接从轴件侧方卡入安装位，无需拆卸轴端已装配的其他部件，能大幅缩减设备运维、装配调整的作业时长。从实际使用场景来看，这类零件多适配直径小于内槽开口尺寸的光轴、螺纹杆件，安装时将缺口对准杆件推入到位后，通过三个等距分布的安装孔穿入螺栓，即可将板件固定在相邻的安装基面之上，依靠板件与基面的摩擦力、螺栓的预紧力实现对杆件的轴向限位或是辅件的承载固定，部分场景下也会在板件与基面之间加装薄垫片，调整安装间隙同时避免硬接触磨损。

从结构设计逻辑来看，该零件采用等厚板材拉伸成型的基础构型，整体外轮廓为带单侧开口的不完整圆形，开口处的内边缘做了平滑圆弧过渡，避免尖锐棱角在装配时刮伤杆件表面，同时也能减少长期受载时的应力集中问题。三个安装孔沿圆周方向等角度分布，孔位的位置度公差控制在合理范围内，保证安装时螺栓能够顺利穿入对应的基面螺纹孔，不会出现别劲、卡滞的情况；零件所有外露棱边均做了小圆角处理，一方面是去除冲压或是机加工产生的毛刺，避免装配工人划伤，另一方面圆角结构能够分散载荷传递路径，降低板件在受交变载荷时出现裂纹的概率。

在尺寸边界层面，这类零件的外圆直径、内槽开口宽度、板厚、安装孔孔径与孔位分布圆直径，都是需要根据实际安装场景匹配的核心参数：外圆直径决定了板件与安装基面的接触面积，直接影响连接的稳定性；内槽开口宽度需要比被卡装的杆件直径大0.2-0.5mm，保证卡装过程顺畅同时不会出现过大的旷量；板厚则根据所需承载的载荷大小确定，常规轻载场景下3-5mm厚度即可满足强度要求，重载场景则需要适当增加厚度并调整材质热处理工艺；安装孔的孔径比配套螺栓大0.1-0.2mm，预留少量安装调整余量，孔位分布圆直径需要与基面的安装孔位完全匹配，保证装配同轴度。

建模过程中需要优先确定基准面，绘制完全定义的外轮廓与内槽草图，保证所有尺寸与几何约束完整，避免后续参数修改时出现草图错位；拉伸特征生成基础板体后，通过切除特征生成三个安装孔，最后对所有棱边添加圆角特征，建模时需要注意特征的先后顺序，优先做基础构型再做孔类切除与细节处理，同时保证所有参数可关联修改，方便后续根据不同安装需求调整尺寸规格。这类零件虽然结构简单，但在机械装配中承担着非常关键的连接紧固作用，设计时需要充分考虑实际安装的操作空间、载荷工况、拆装便利性，不能仅关注几何形状的绘制，忽略工程实际中的装配公差、应力分布、加工工艺性等问题，比如如果内槽边缘不做圆角处理，长期受振动载荷时很容易在缺口根部产生疲劳裂纹，最终导致板件断裂失效；如果孔位分布的角度误差过大，安装时螺栓强行穿入会产生额外的装配应力，长期使用可能出现螺栓松动甚至断裂的问题。
