工业现场立式电气控制柜体结构设计

　　在车间产线改造、小型设备单机配套的电控场景里，这类立式电控柜体是很常见的配套结构，很多做单机设备的工程师在做电控部分选型时，不会直接选通用的标准柜，而是会根据自身设备的控制点位数量、操作频次、安装空间限制来调整柜体的结构细节，这个模型还原的就是这类适配小型单机控制的柜体结构。从实际使用场景来看，这类柜体大多直接安装在设备旁的操作侧，不需要额外做远程操作站，操作人员站在设备旁就能完成启停、参数调整、状态查看的操作，不需要来回跑动到中控室，很适合小型加工设备、单机辅助装置的电控配套，比如小型冲压设备的配套控制、非标工装的电气控制、小型输送段的本地控制都能用到这类柜体。

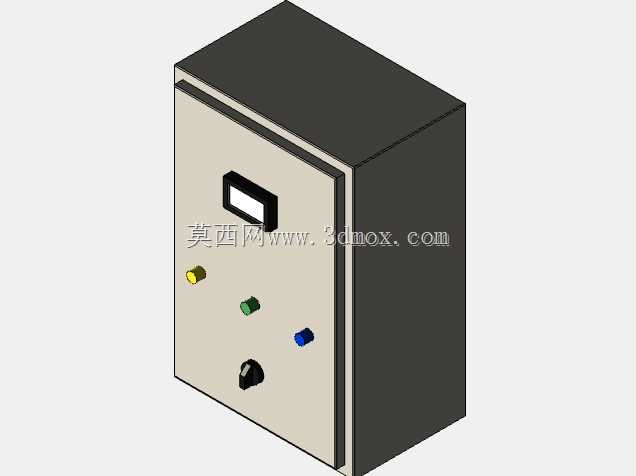

　　从功能特性来看，柜体正面预留的显示窗口用来嵌装状态显示表或者小型数显单元，能直观展示设备运行的电流、电压或者运行状态参数，下方不同颜色的按钮分别对应不同的操作功能，黄色一般对应预警或者复位功能，绿色对应启动运行，蓝色对应功能切换，最下方的旋钮是电源分合或者模式切换开关，所有操作元件都布置在成年人站立操作的舒适高度区间，不需要弯腰或者抬手就能完成操作，符合现场操作的人机工程要求。柜体采用单开门侧开结构，门体和柜体主体之间预留了密封胶条的安装槽，日常维护时打开柜门就能接触到内部的接线端子、继电器、小型PLC等电控元件，柜门关闭后能阻挡车间内的粉尘、切削液飞溅进入柜体内部，适配普通机加工车间的现场环境，不需要额外做柜体防护改造。

　　做这个结构的三维建模时，首先要确定的是安装边界，柜体的深度要考虑内部元件的安装空间加上接线预留的走线空间，不能做的太浅导致元件装完后门体关不上，也不能做的太深占用过多的设备旁通道空间；宽度方向要匹配正面操作元件的布置间距，每个按钮、旋钮之间要留足够的手指操作空间，避免操作时误碰相邻的元件；高度方向除了考虑操作元件的布置高度，还要考虑柜体底部的安装固定空间，底部预留的法兰边用来打膨胀螺栓固定在地面或者设备基座上，避免柜体被碰撞移位。建模过程中要提前预留好元件的安装孔位，显示窗口的开孔尺寸要匹配所选数显表的嵌装尺寸，按钮的开孔直径统一采用标准电控按钮的安装孔径，不需要二次改孔就能直接安装标准件，柜体的折弯边要预留足够的折弯半径，避免加工时出现板材开裂的问题，门体的铰链安装位要和柜体侧梁的安装位精准对齐，保证门体开关顺畅不会出现卡滞，门锁的安装位要预留足够的操作空间，方便日常开关门维护。

　　很多刚接触电控结构设计的工程师容易忽略柜体内部的安装导轨预留，这个模型里柜体背部的安装梁位置是按照标准DIN导轨的安装尺寸预留的，后期装配时可以直接卡装导轨来固定端子排、接触器等元件，不需要额外焊接安装支架，能减少现场装配的工作量。另外柜体顶部预留了进线孔的位置，现场布线时动力线和信号线可以从顶部穿入柜体内部，做好防水接头的密封就能满足布线要求，不需要在现场重新开孔，减少现场施工的工作量。这类柜体的外形尺寸一般不会做的太大，毕竟是单机配套使用，整体尺寸控制在单人就能移动安装的范围内，不需要借助吊装设备，两个人就能完成搬运和固定，很适合小型非标设备的快速配套交付，在做产线升级改造时也能直接替换老旧的柜体，不需要改动周边的设备布局，适配性很强。
