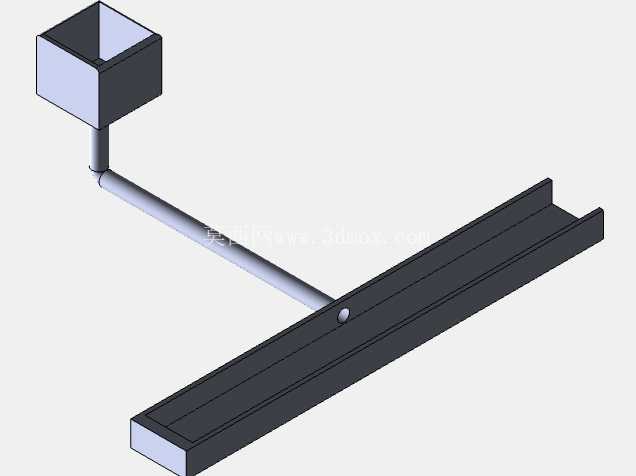

带方形接口的长槽型输送管道结构

　　这套管道结构常见于小型物料输送、废液导流或是生产工位的边角料收集场景，在精密机加工车间的工位排屑、小型注塑机的料头输送、实验室小型流体试验台的介质导流环节都能见到同类结构的应用，区别于大口径工业输送管道，这类小尺寸集成式管道更适配紧凑空间内的定点输送需求，不需要额外搭配过多转接件就能完成从点位到收集端的路径搭建。从结构功能来看，上端的方形接口是对接上游设备出料端的位置，做方形而非圆形接口，主要是为了适配上游设备方形出料口的安装基准，避免圆形接口对接时出现的边角漏料问题，接口处做了加厚的止口边，安装时可以直接卡在出料端的定位槽内，不需要额外做焊接或者打胶密封，日常拆装清理内部残留物料时也更方便。

　　中间的弯管段做了等径过渡，折弯处采用了大圆角平滑处理，没有出现直角转折的结构，这是考虑到输送颗粒类物料或者带少量杂质的流体时，直角位置容易出现物料卡滞、残留堆积的问题，大圆角的流道内壁可以让物料顺着管壁自然滑落，长期使用也不会出现堵管的情况，弯管外壁在折弯位置做了局部加厚，避免安装时受力或者物料长期冲刷导致管壁破损。下端的长槽型结构是这套管道的出料端，做成长条形开口而非圆管出口，是为了匹配下方长条形收集槽或者输送线的接料范围，不需要额外加装分流板就能让物料沿着槽体长度方向均匀落料，槽体的两侧做了翻边结构，既可以提升长槽段的结构刚性，避免长悬臂状态下槽体出现变形，也可以作为安装定位边，对接下方设备时直接将翻边卡在设备的安装卡槽内，配合两个定位销孔就能完成快速固定，不需要在槽体上额外打安装孔破坏流道内壁的平整度。

　　设计过程中首先确定的是上下游的安装边界，上游接口的中心位置到下端槽体安装面的垂直高度、水平偏移距离都是根据现场工位的实际布局确定的，弯管的折弯半径经过多次调整，既要保证流道顺畅不卡料，也要控制整体结构的外轮廓尺寸，避免和周边的设备支架、操作工位产生干涉。长槽段的长度是根据下方接料设备的有效接料宽度确定的，槽体的深度做了渐变处理，靠近弯管连接的位置深度更大，往末端逐渐收浅，这样物料从弯管进入槽体后，会顺着槽体的坡度自然向末端滑动，不会在连接位置出现堆积。

　　管壁的厚度选择兼顾了结构强度和轻量化需求，整体采用薄壁结构设计，方形接口和弯管连接的位置做了三角加强筋，避免长期受物料冲击导致接口处开裂，长槽段的底部每隔一段距离做了内凹的加强筋，既不会影响槽内物料的滑动，也能提升长槽的抗变形能力，即使操作人员不小心踩踏或者工具掉落砸到槽体，也不会出现明显的凹陷变形。安装时需要注意，方形接口要和上游出料端保持同轴度偏差不超过0.5mm，避免接口错位导致物料泄漏，弯管段的固定支架要设置在折弯位置的下方，支撑点距离折弯中心的位置不超过管径的两倍，避免长悬臂导致弯管连接处出现应力断裂，下端长槽的安装面要保持水平偏差不超过1度，保证物料能在槽内均匀分布，不会往一侧偏移堆积。流道内壁全部做了平滑处理，没有凸起的接缝或者螺丝头，避免物料挂壁残留，对于输送有粘性的物料场景，还可以在槽体内壁喷涂不粘涂层，进一步降低物料残留的概率。这套结构没有多余的复杂零件，整体一体成型，加工难度低，日常维护只需要定期打开接口检查内壁磨损情况即可，不需要频繁更换易损件，在小流量定点输送的场景下，比组合式管道的安装效率更高，占用空间更小，适配性也更强。
