小型蛇形管沉浸式热交换装置结构设计

在工业热力系统、小型分布式能源站、暖通配套以及实验级流体换热场景中，沉浸式蛇管换热器一直是小流量工况下实现热量传递的可靠选择，本次设计的小型热交换结构，正是针对小空间安装、低流量换热需求开发的紧凑型换热单元。从实际应用场景来看，这类结构常被嵌入小型恒温槽、实验台温控模块、小型电力设备冷却回路中，不需要复杂的外部管路支撑，直接浸没在壳程流体介质内即可完成热量交换，相比管壳式换热器的复杂管板结构，蛇形沉浸式结构的加工门槛更低，密封点更少，在小功率换热场景下的维护成本优势十分明显。

从功能特性上看，该结构采用连续弯折的蛇形换热管作为核心换热元件，管程走需要被加热或冷却的介质，壳程为充满腔体的恒温流体，通过管壁完成两种介质的热量传递。蛇形的管路走向大幅延长了管程介质在换热腔内的停留路径，在有限的腔体空间内最大化换热接触面积，同时连续弯折的结构会让管内流体在流动过程中不断改变流向，形成局部湍流，降低管壁处的层流边界层厚度，提升整体换热效率，避免直管结构中容易出现的近壁区换热效率衰减问题。结构两侧预留的水平连通接口，是为了匹配壳程流体的循环通路，可直接对接外部循环管路，实现壳程介质的持续更新，保证换热过程中壳程温度场的均匀性，避免局部区域出现温度死区，影响整体换热效果。顶部伸出的两个垂直管路接口为管程介质的进出端，接口位置高出腔体顶面，在安装时可直接对接上方管路，不需要额外做弯头转接，减少管路阻力损失。

设计过程中首先确定了换热腔体的矩形结构，矩形腔体相比圆柱腔体更易在方形安装空间内布置，空间利用率更高，腔体壁厚按照常压工况下的刚度要求设计，可承受常规流体静压，不需要额外做加强筋结构，简化整体加工流程。蛇形管的弯折半径经过反复校核，既保证弯折处不会出现管壁过薄的应力集中问题，也避免弯折半径过大造成的空间浪费，管间距的设置兼顾了换热效率与壳程流体的流动空间，保证壳程流体可以在管间顺利流动，不会出现流道堵塞的问题。从安装边界来看，整个结构的外部轮廓为规则矩形，底部为平面结构，可直接通过螺栓固定在安装基座上，不需要额外设计安装支架，两侧的水平接口与顶部的垂直接口均采用标准管径设计，可直接匹配常规工业管路的快接或法兰连接，安装时不需要对接口做二次加工。

在流动特性的考量上，管程的流通截面全程保持一致，避免出现局部缩径造成的压力损失过大问题，弯折处的圆弧过渡可减少流体对管壁的冲蚀，延长管路的使用寿命。壳程的流道围绕蛇形管形成均匀的流通间隙，当壳程流体从一侧接口进入后，可均匀分散到各排蛇形管的间隙中，与管壁充分接触后从另一侧接口流出，不会出现偏流、短路的问题，保证每一段蛇形管都能参与有效换热。针对电力配套场景下的冷却需求，该结构的腔体可采用绝缘材质加工，管程走冷却介质，壳程浸没需要冷却的电力元件发热端，实现带电部件与冷却回路的隔离，满足电力设备的绝缘安全要求。在能源回收场景中，该结构可用于小型余热回收回路，将工业流程中产生的低温废热通过蛇形管传递给需要预热的介质，实现能量的梯级利用，减少能源浪费。

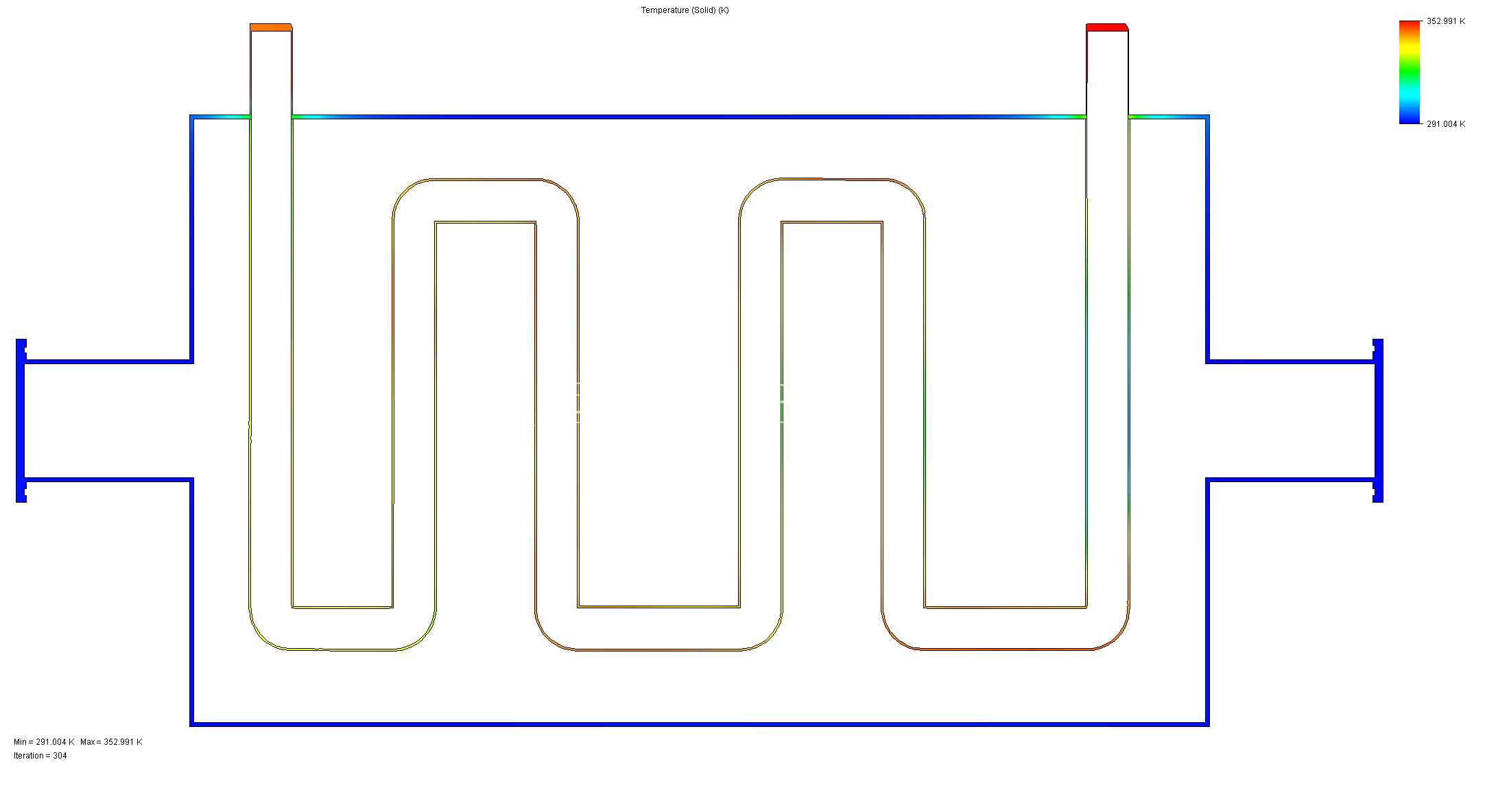

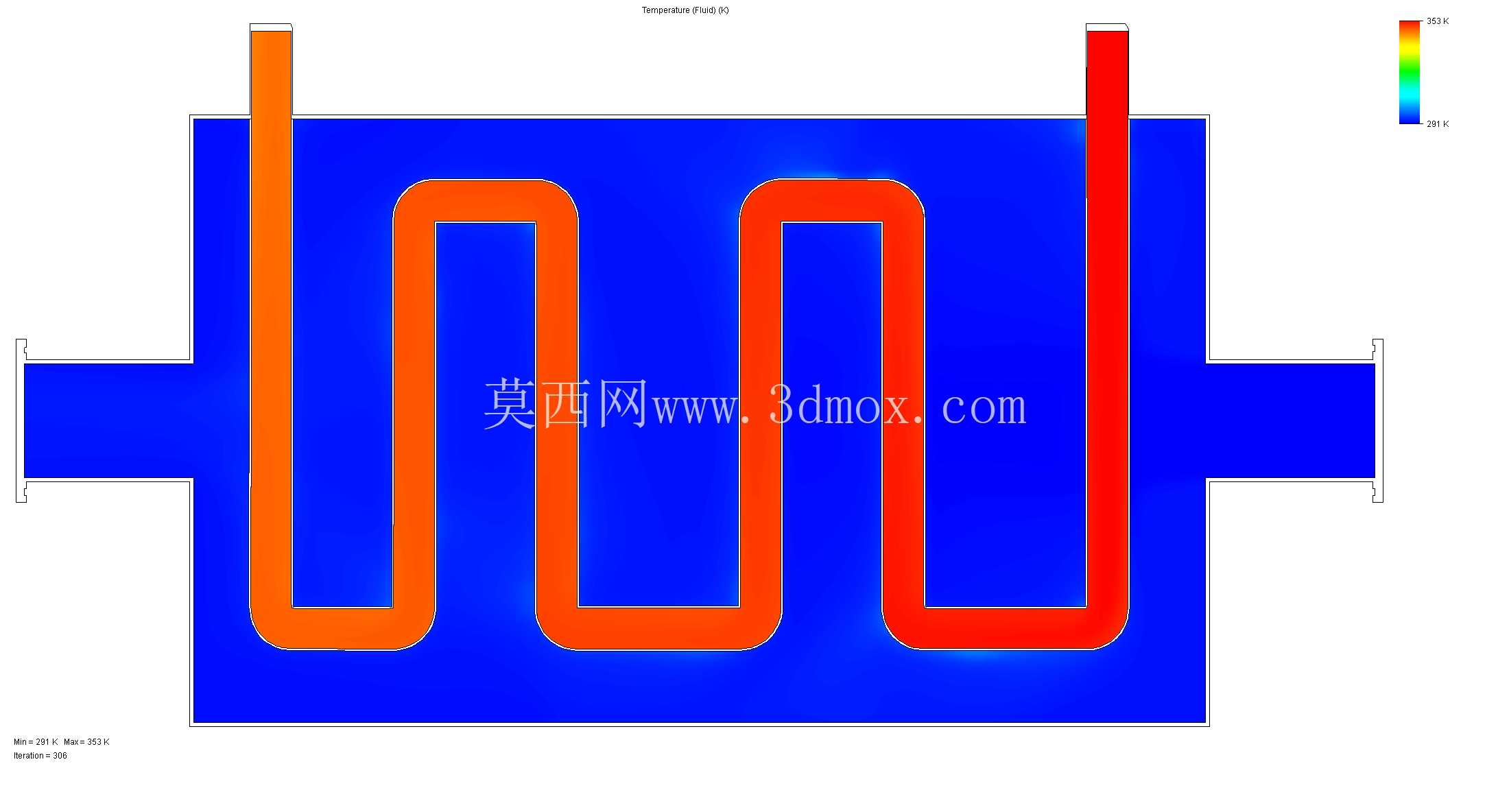

整个结构没有多余的复杂零部件，所有流道均为一体化连通结构，不存在多余的连接密封点，从根源上降低了运行过程中的泄漏风险，适合长期无人值守的工况使用。在建模过程中，管路的弯折处均做了等壁厚处理，完全匹配实际弯管加工的工艺特性，不会出现建模中常见的弯折处壁厚失真问题，导出的几何模型可直接导入仿真软件做流动与换热模拟，也可直接用于加工图纸的生成，不需要额外做几何修复。
