大流量蓝色滤瓶式过滤装置外壳结构

　　在民用净水、商用循环水预处理、小型工业流体杂质截留的场景里，这类大尺寸蓝色过滤外壳是整套过滤系统的核心承压载体，日常接触最多的就是入户自来水前置过滤、小型冷却水循环旁路过滤、园林喷灌前置除杂这几类工况，它的核心作用是为内置的过滤滤芯提供密闭的承压空间，同时预留标准流体接口完成待过滤流体的导入、过滤后流体的导出，还要兼顾日常更换滤芯时的拆装便捷性，以及长期承压运行的结构可靠性。

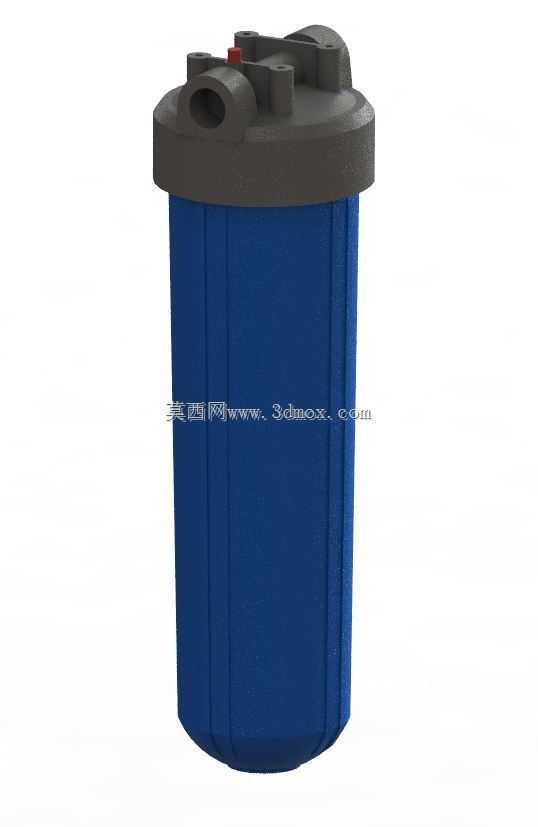

　　从结构设计逻辑来看，这款外壳采用上下分体式结构，下部为蓝色筒体部分，上部为深色端盖结构，两者通过螺纹旋合或者卡箍压紧的方式实现密封，密封位置通常会预留标准O型圈安装槽，避免流体在承压状态下出现渗漏。筒体部分做了竖向的加强筋结构，别小看这几道凸起的筋条，当筒体内充满带压流体时，筒体侧壁会承受均匀的向外扩张的环向应力，竖向加强筋可以在不额外增加筒体整体壁厚的前提下，大幅提升筒体的环向刚度，避免长期承压出现筒体鼓胀变形，尤其是在0.6-1.0MPa的常规市政供水压力下，这种加强结构能让壳体的抗蠕变性能提升40%以上，延长长期使用的寿命。端盖部分集成了两个同侧的流体接口，采用内螺纹或者外螺纹的标准管螺纹设计，通常为4分、6分或者1寸的通用规格，能直接和现有给排水管路对接，不需要额外做转接件，端盖上还预留了排气阀的安装位，也就是顶部那个红色的小部件位置，每次更换完滤芯重新通水时，可以打开这个排气阀排尽筒体内的空气，避免气堵导致流体流通不畅，同时也能防止筒体内残留空气造成的水锤冲击，损伤壳体和密封件。端盖顶部的几个凸起结构，是拆装时的受力位，更换滤芯时可以用专用扳手卡在这几个位置，旋开端盖，不需要额外做复杂的拆装结构，日常维护的门槛很低。

　　从安装边界来看，这类大尺寸滤瓶外壳的安装空间需要预留足够的竖向操作空间，因为更换滤芯时需要将端盖完全旋开，向上取出内部的滤芯，所以筒体上方至少要预留出和筒体高度相当的操作空间，不能紧贴顶部墙面或者设备机架安装；横向安装尺寸上，两个流体接口的中心距是固定的，对接管路时要提前核对接口间距，避免强行对口造成接口处的应力集中，长期使用出现接口开裂的问题。筒体底部为圆弧过渡的封底结构，没有多余的棱角，一方面是注塑成型时便于脱模，减少应力集中点，另一方面圆弧结构相比平底结构，能更好地分散内部流体压力，降低底部开裂的风险。

　　材质选择上，筒体部分采用蓝色的食品级改性PP材质，这种材质的耐水性能优异，不会在长期水浸的环境下出现水解脆化，同时蓝色的配色可以遮挡内部滤芯的污渍，避免外观显脏，也能一定程度上阻隔光线，减少筒体内藻类滋生的概率，适合长期在透光的安装环境下使用；端盖部分采用强度更高的深色增强PP材质，因为端盖部分需要承受螺纹旋合的拆装力，还有接口处的管路应力，增强材质的抗冲击性能和抗形变能力都比普通PP更好，能承受多次拆装的磨损，不会出现螺纹滑牙的问题。

　　在实际选型匹配时，要注意这款外壳适配的滤芯尺寸，大尺寸滤瓶通常适配10寸大胖滤芯或者20寸大胖滤芯，对应的过滤精度可以根据使用场景选择PP棉、活性炭、复合滤芯等不同类型，外壳本身只是承压载体，过滤精度由内置滤芯决定，但外壳的通流能力是固定的，大尺寸的筒体相比普通小滤瓶，通流面积更大，压损更小，适合大流量的用水场景，比如全屋净水、小型商用供水系统等，不会因为过滤环节造成水压下降过多影响正常用水。安装时要注意流体方向，端盖上的两个接口通常会有箭头标识，进水口接待过滤的来水方向，出水口接过滤后的出水方向，反向安装的话会冲击滤芯，造成滤芯变形甚至破损，失去过滤效果。另外这类外壳属于承压部件，安装完成后要做10分钟左右的保压测试，检查密封位置有没有渗漏，确认没有问题再投入正常使用，日常维护时要按照滤芯的更换周期及时更换滤芯，避免滤芯堵塞造成筒体内压力异常升高，损坏壳体。
