带Z轴调节功能的线性滑动导轨结构

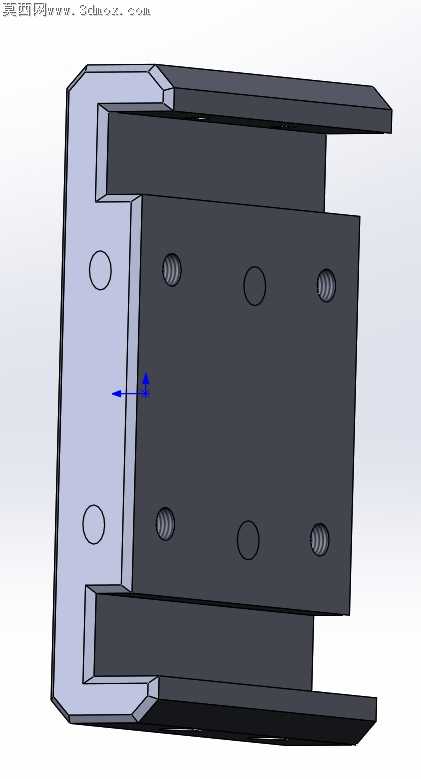

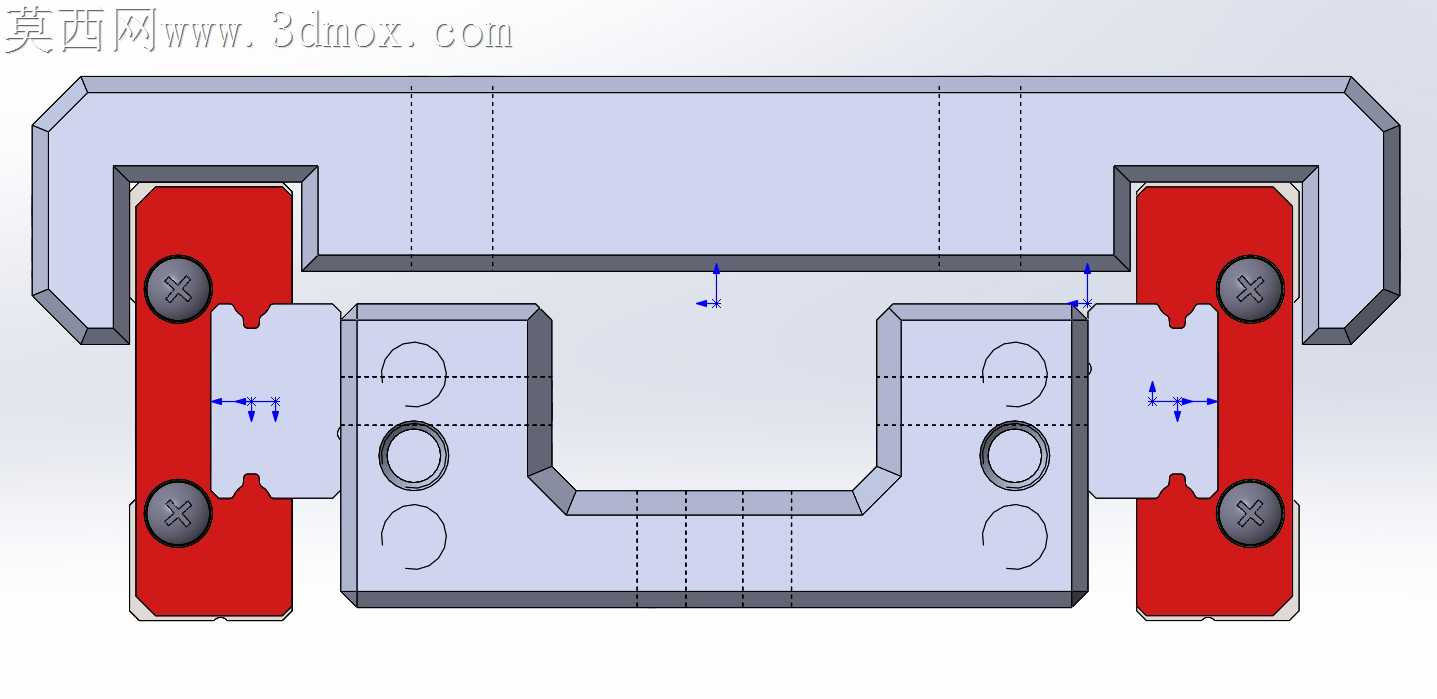

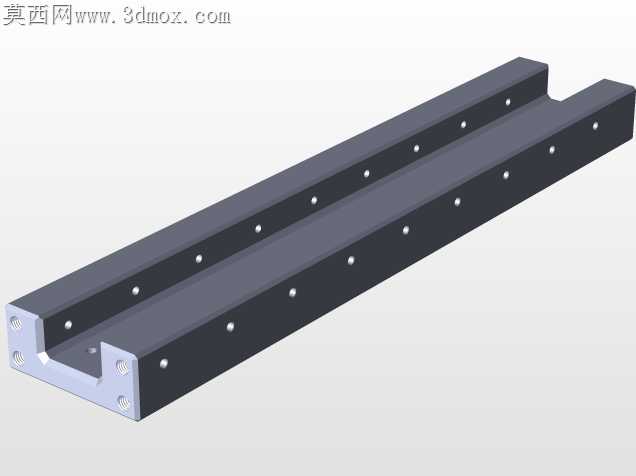

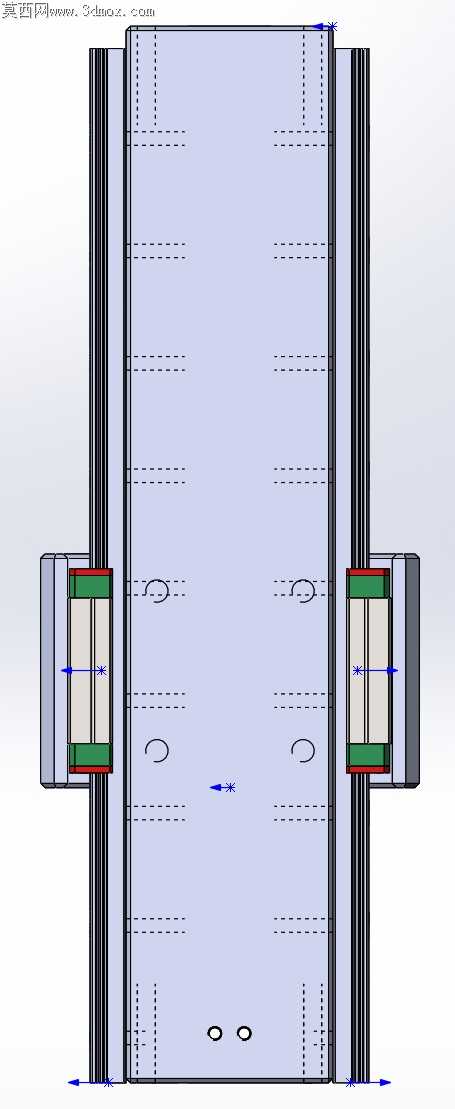

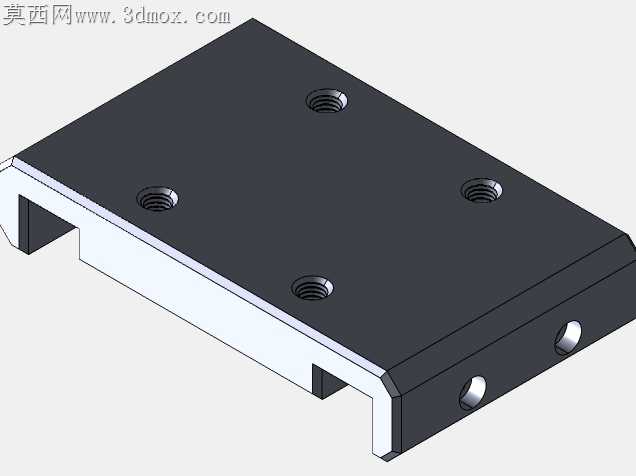

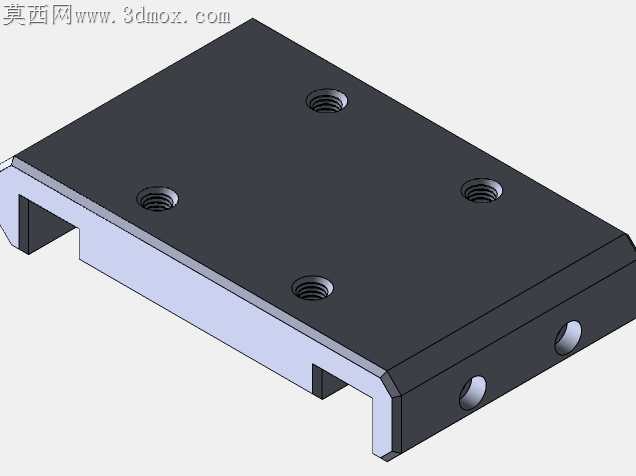

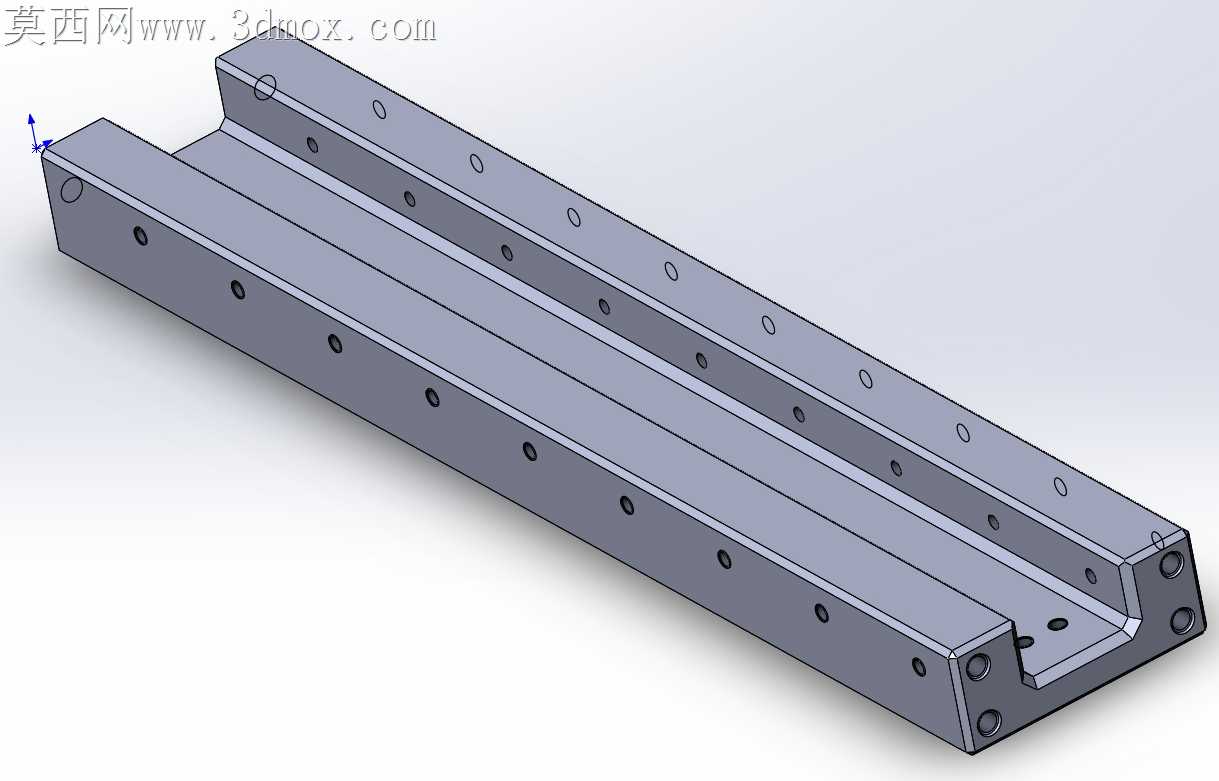

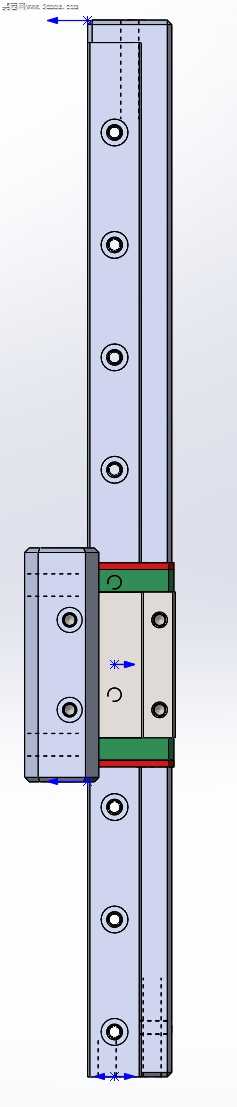

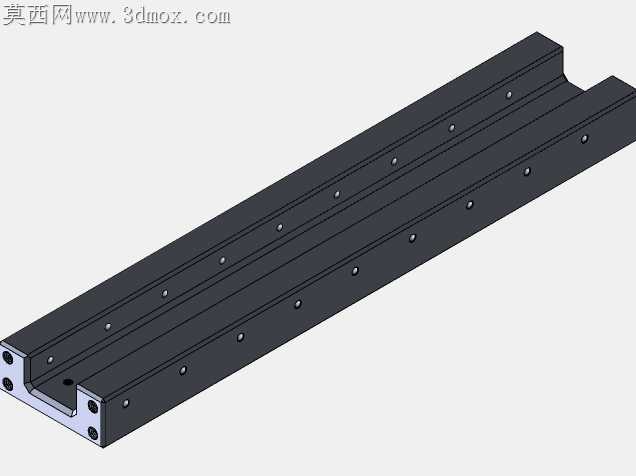

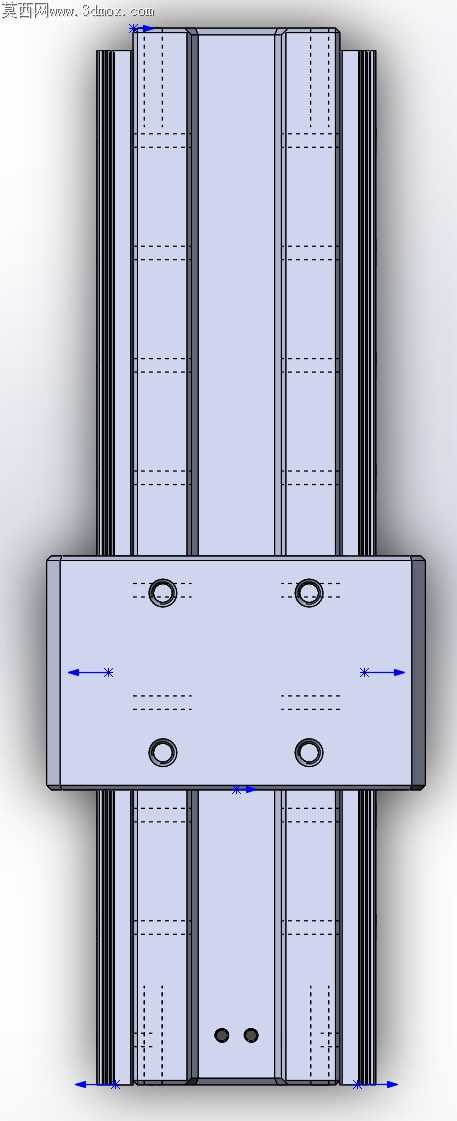

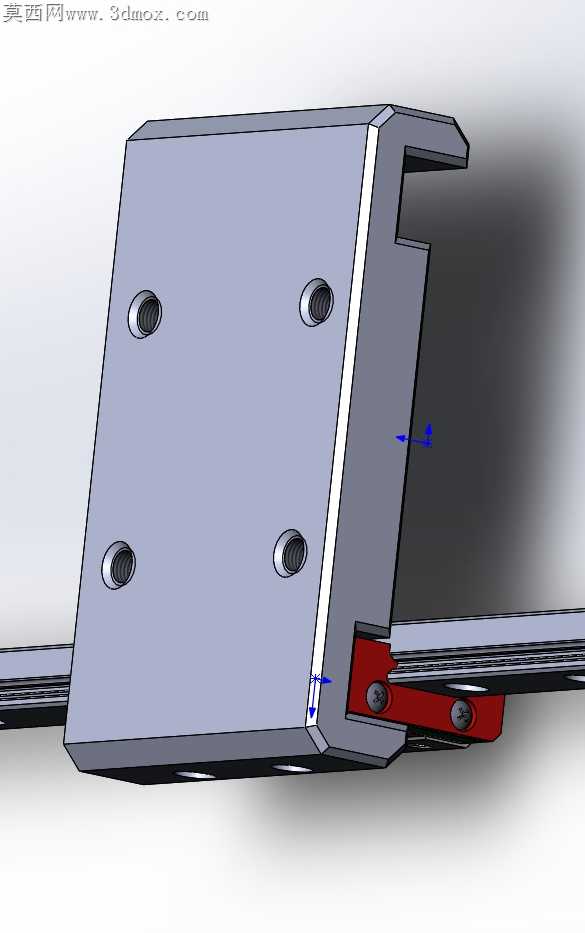

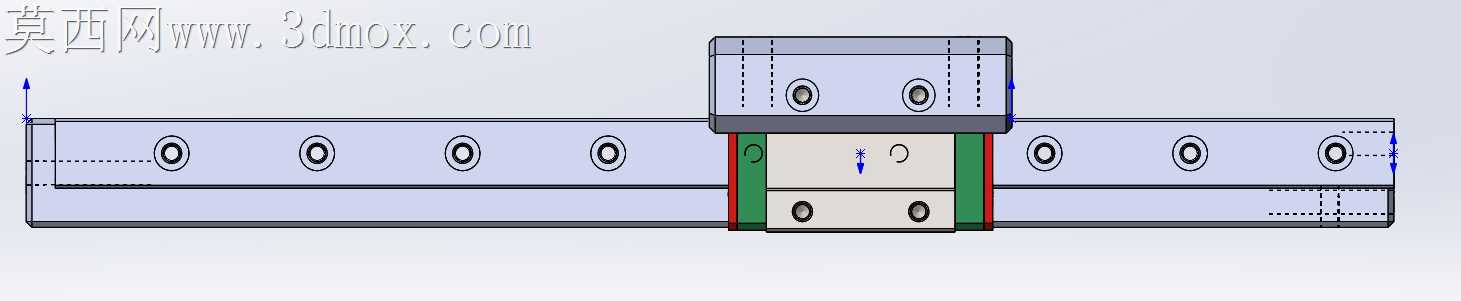

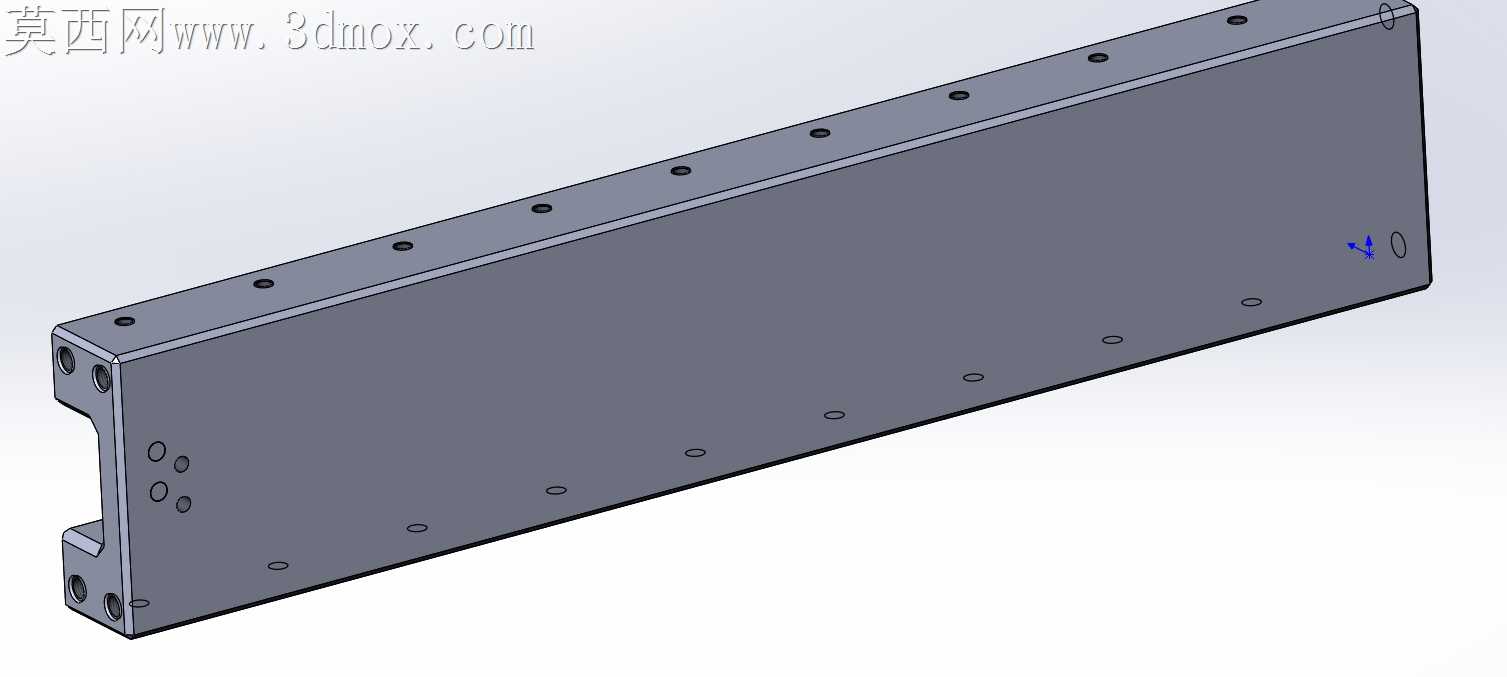

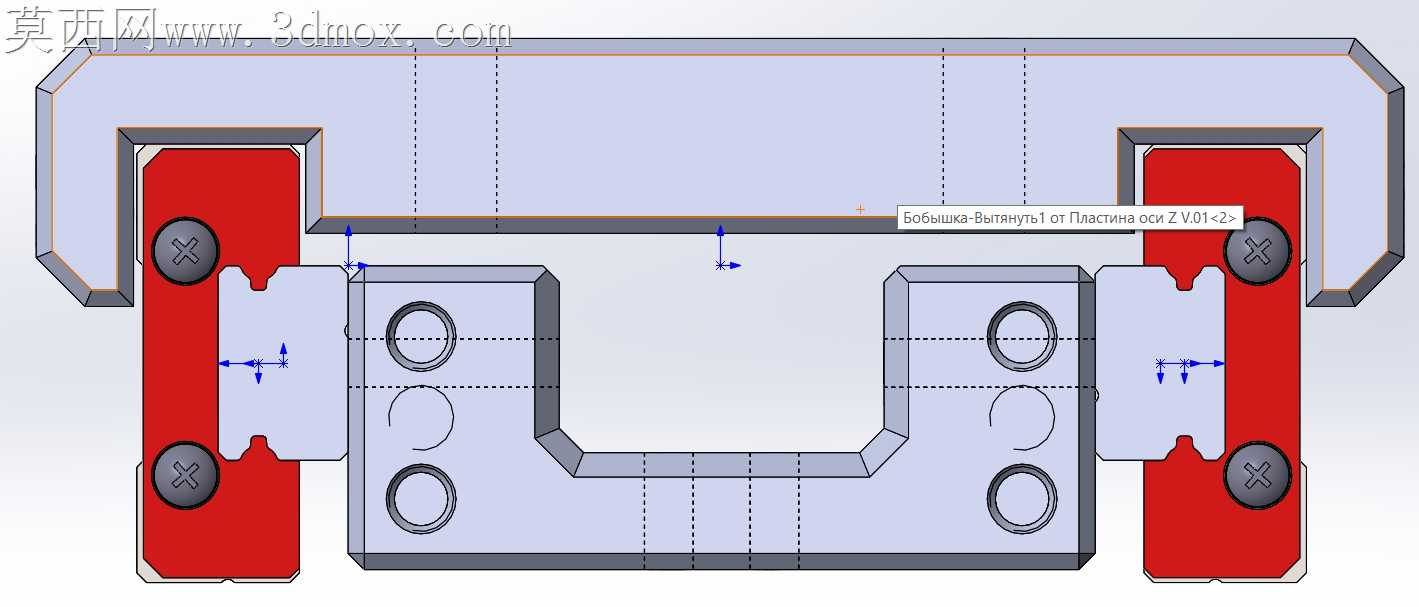

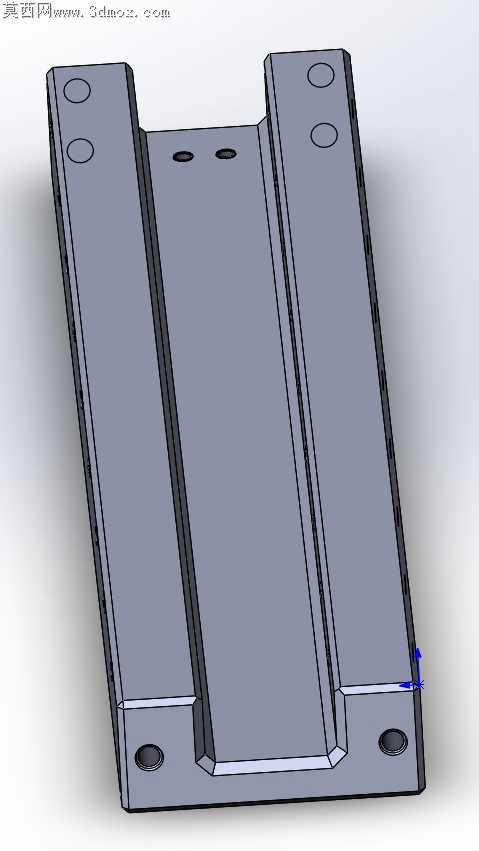

常规线性导轨滑块仅能沿轨身单方向滑动，面对多工位微调场景时，往往需要额外叠加垫板或调整垫片来补偿Z向高度差，垫片叠放层数过多会引入累积形位公差，长期受往复载荷冲击还容易出现垫片窜动、连接螺栓预紧力衰减的隐患，直接影响导向精度的保持性。这款带Z轴调节的滑动导轨结构，把Z向微调功能直接集成在滑块本体上，省去了外部叠加调整件的冗余设计。滑块与轨身配合的滚道面保留了标准导轨的接触角度，保证沿轨身方向滑动时的负载能力与运行平顺性，上方叠加的调节座通过两侧的锁紧结构与下部滑块本体连接，调节座与滑块的贴合面做了细密的防滑齿纹，当Z向位置调整到位后锁紧两侧紧固件，齿纹咬合能完全杜绝调节座受侧向力时出现的滑移错位。轨身的安装孔采用沉头锪平设计，沉头深度严格匹配常用内六角螺栓的头部高度，安装时螺栓头部完全没入沉孔内，不会突出轨身表面干涉滑块的全行程滑动，孔位间距按照通用安装规范排布，能直接替换同规格标准导轨，不需要重新加工设备安装基面。调节座上的安装孔做了同轴度公差约束，连接外部负载时不会因为孔位偏斜导致附加弯矩作用在滑块滚道上，避免滚道局部应力集中过早出现磨损。调节座与下部滑块之间预留了微米级的配合间隙，既保证调整时滑动顺畅无卡滞，又不会因为间隙过大导致Z向刚性不足，当承受垂直方向的冲击载荷时，配合面能均匀分散应力，不会出现应力集中点。日常维护时只需松开两侧锁紧件就能微调Z向高度，不需要拆卸整个滑块与外部负载的连接螺栓，大幅降低了设备调校的时间成本，适配自动化产线工位微调、精密检测设备导向、小型工装滑台等需要多维度位置调整的场景，解决了常规单轴导轨无法兼顾Z向位置补偿的痛点。
