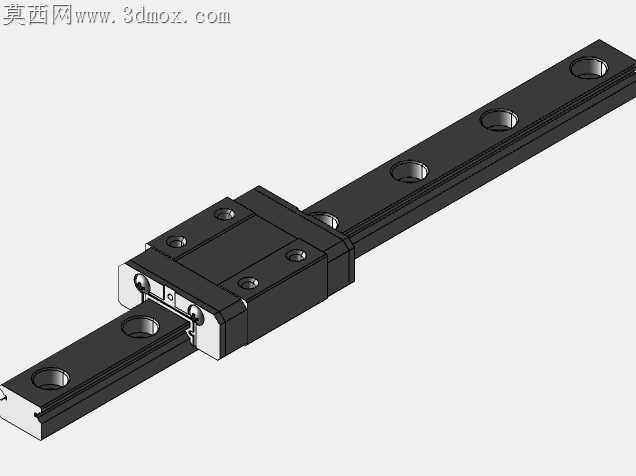

微型标准直线导轨滑块组件结构

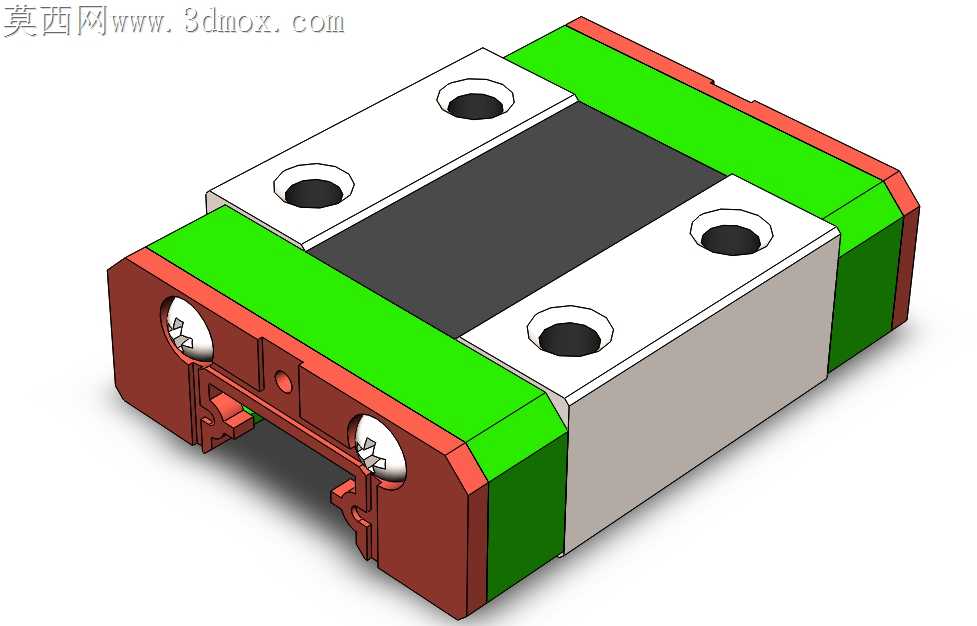

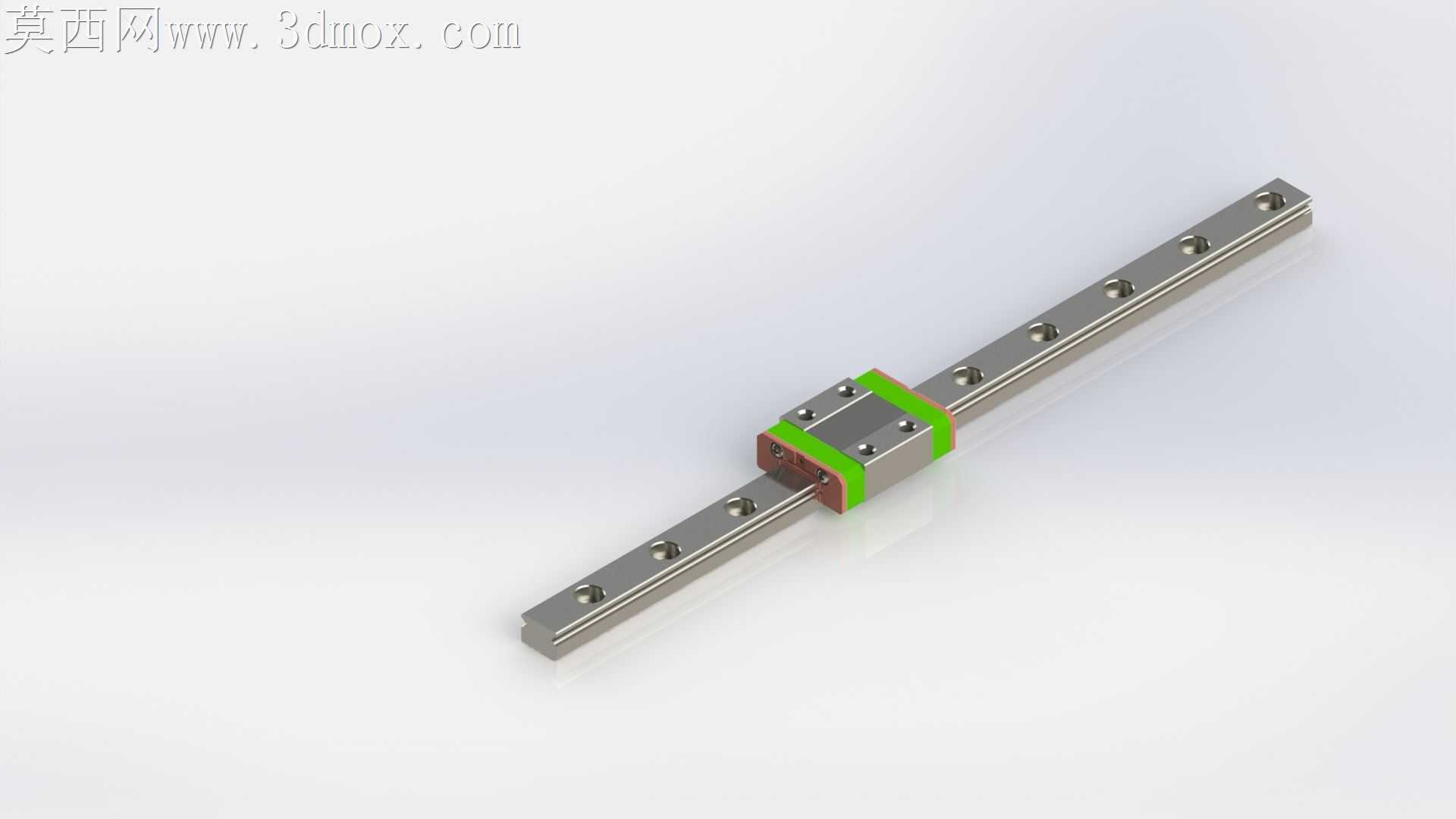

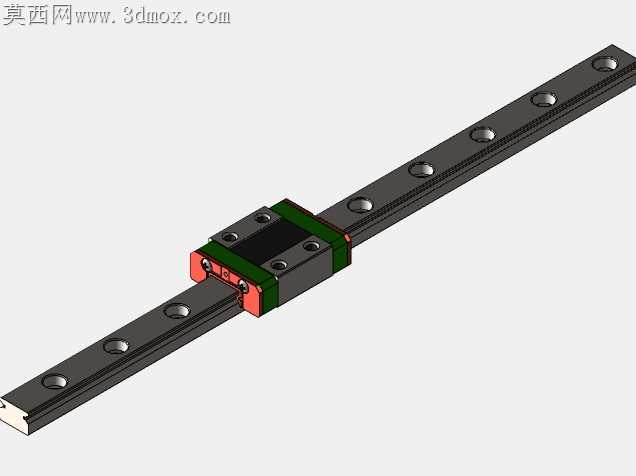

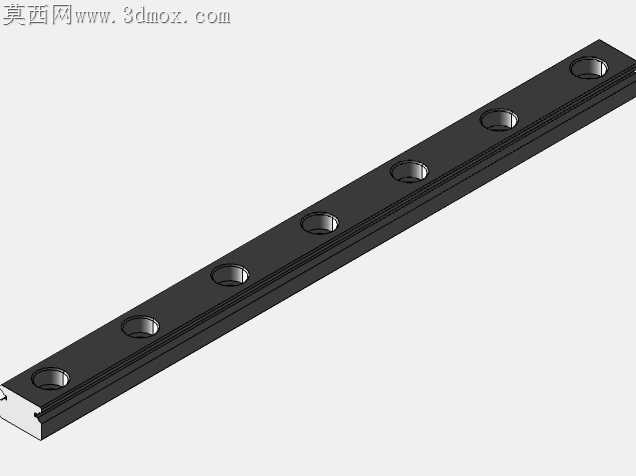

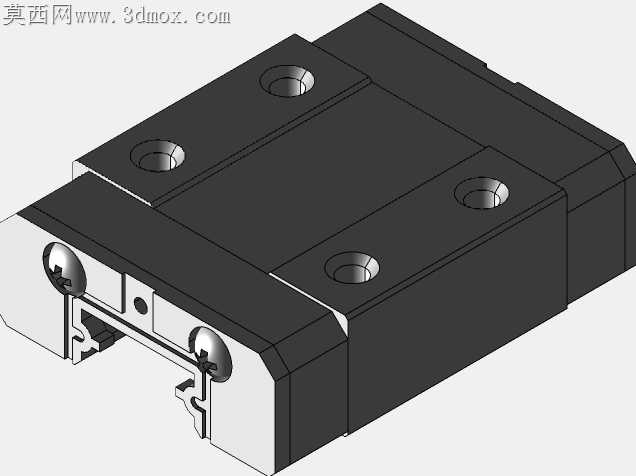

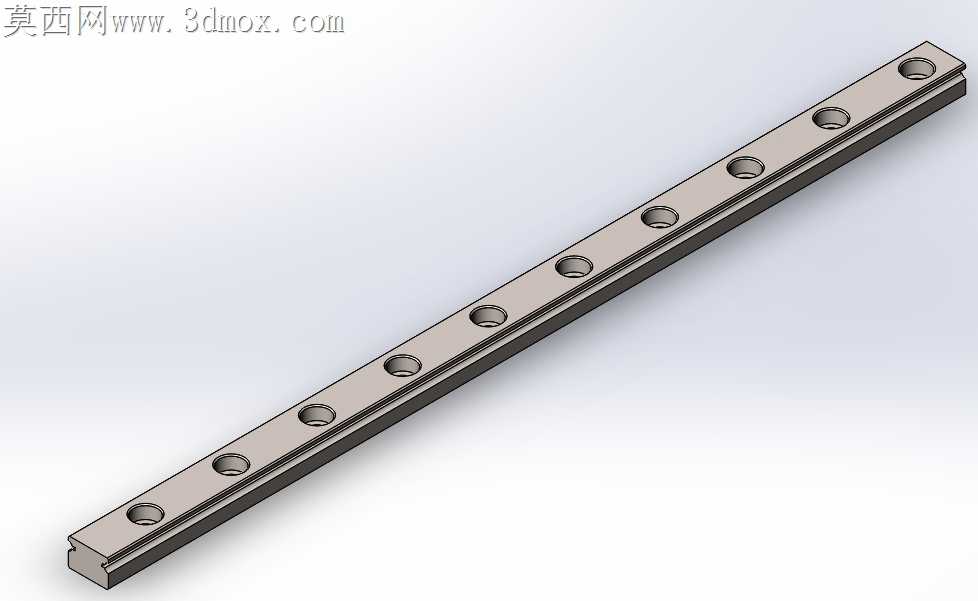

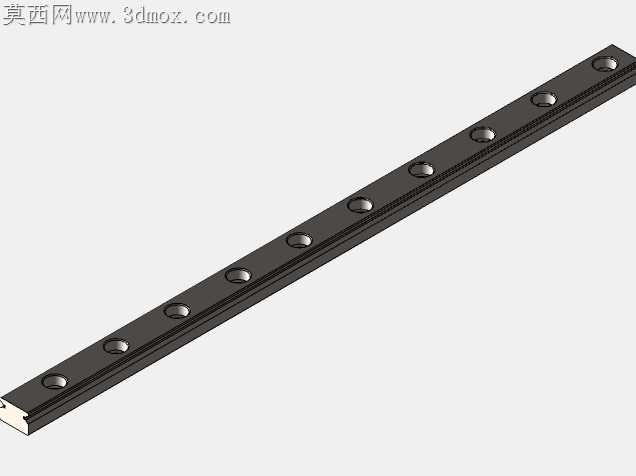

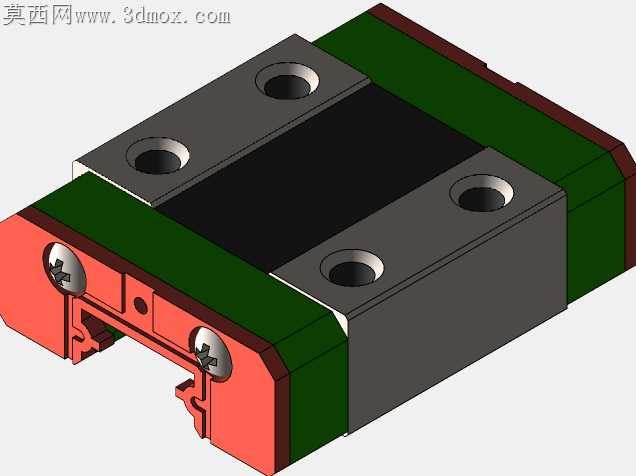

微型直线导轨在小行程精密传动场景里，最容易被忽略的加工适配问题，集中在导轨安装基面的平面度公差与滑块预压的匹配上。不少小设备装配时直接按普通型材的安装公差加工基面，导轨锁附后出现局部弯曲，滑块滑动时卡顿、预压骤变，跑合几百次就出现滚道磨损点，精度掉得很快。这款MGN规格的微型导轨，建模时特意把导轨安装孔的沉头深度、孔位同轴度做了和实物一致的细节还原，沉头座的平面度公差带直接在模型里做了参考基准，加工安装基面时可以直接对照这个基准预留0.02mm的刮研余量，避免锁附螺丝时沉头应力拉扯导轨变形。滑块端的密封刮屑片做了分层结构还原，接触唇边的厚度控制在0.3mm，和导轨侧面的过盈量留了0.05mm，既不会因为过盈太大增大滑动阻力，也能在有少量切削碎屑、灰尘的工况下挡住杂质进入滚道。滚道部分的哥特式圆弧接触角做了45度等压设计，模型里把钢球和滚道的接触椭圆做了可视化参考，加工滚道时可以对照这个接触形态调整砂轮的修整角度，避免出现接触角偏移导致的侧向承载能力下降。导轨的两个长度规格对应不同的安装孔距，150mm款和250mm款的孔位累计公差都在模型里做了公差带标注，装配时不用反复测量孔位，直接按模型里的基准线定位就能保证滑块全程运行顺畅。滑块和导轨配合的径向间隙留了C级普通预压的间隙值，适合普通的3C检测设备、小型机械手平移工位使用，要是需要更高刚性的微位移平台场景，也能直接在这个模型基础上调整钢球直径分组，不用重新搭建导轨的基础结构。端盖部分的回珠槽做了平滑过渡的曲面处理，没有尖锐的折角，钢球循环时不会出现卡滞点，加工端盖模具时可以直接提取这个曲面做电极，减少后续抛光的工作量。导轨的基准侧边做了0.2mm的倒角处理，安装时靠紧基面不会因为边角毛刺影响定位精度，滑块的安装螺纹孔深度也做了和实物一致的还原，锁附负载台时不会因为螺丝拧到底顶坏滑块内部的保持架。
