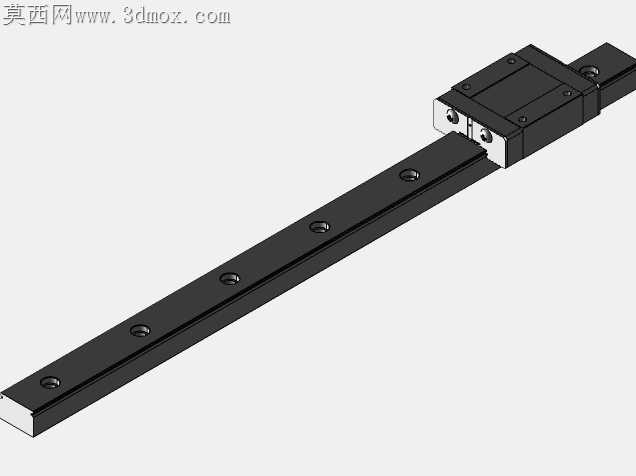

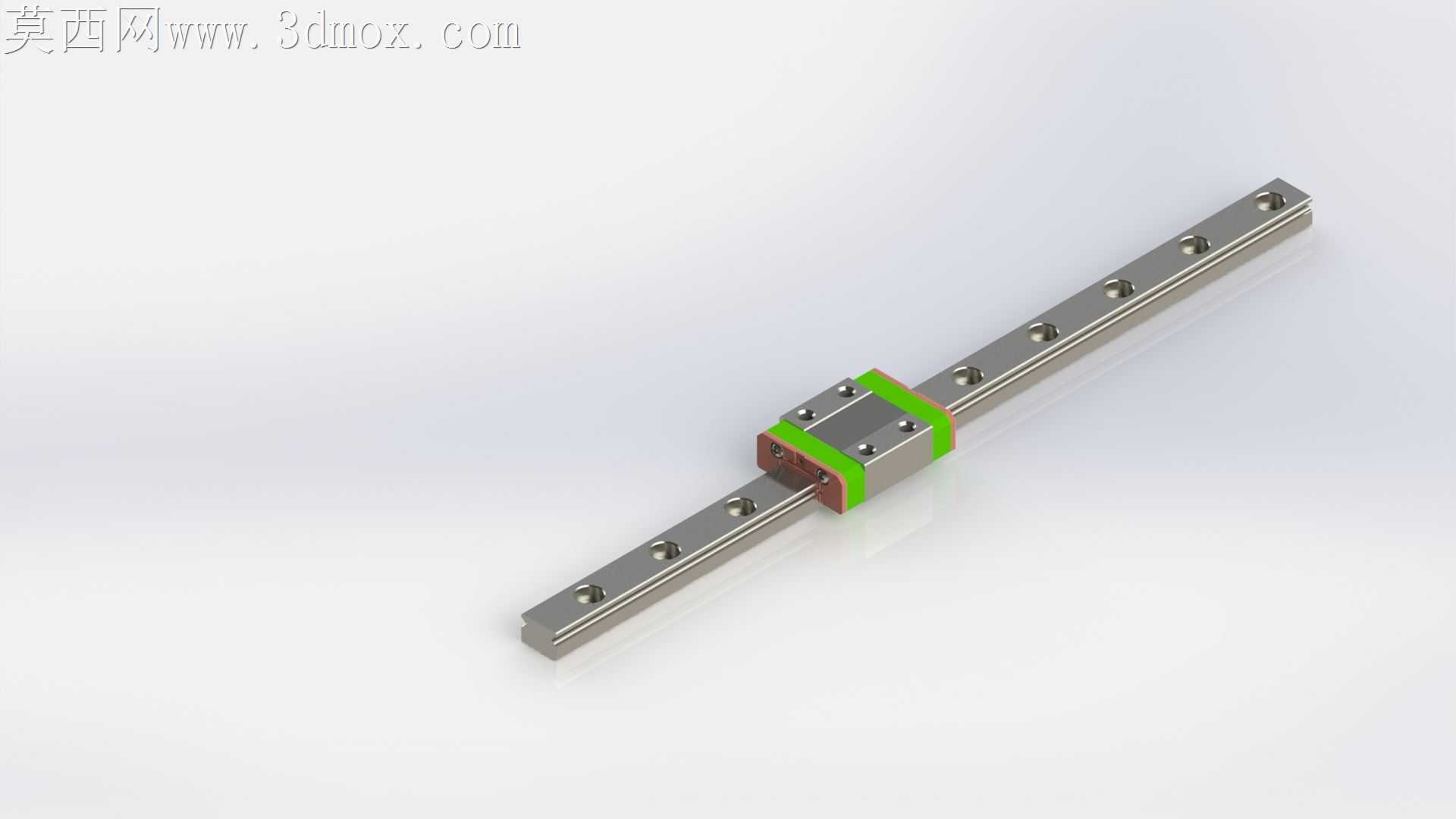

270mm标准尺寸MGN15C钢质直线导轨

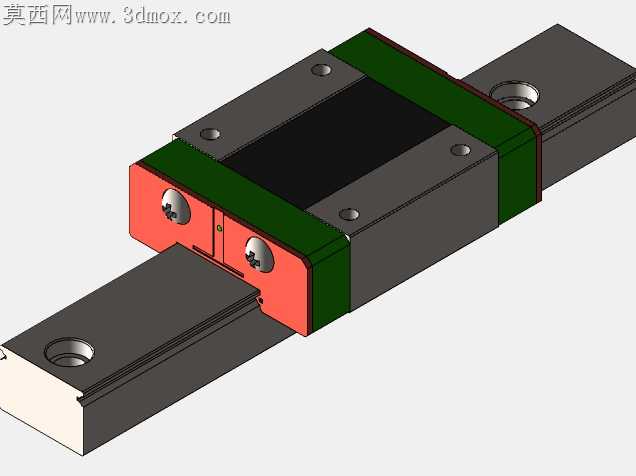

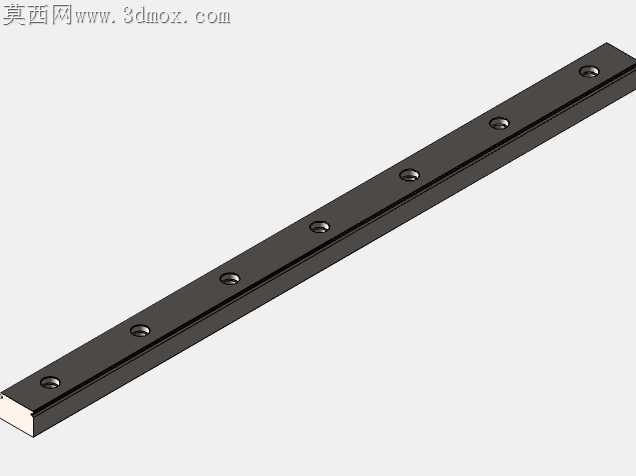

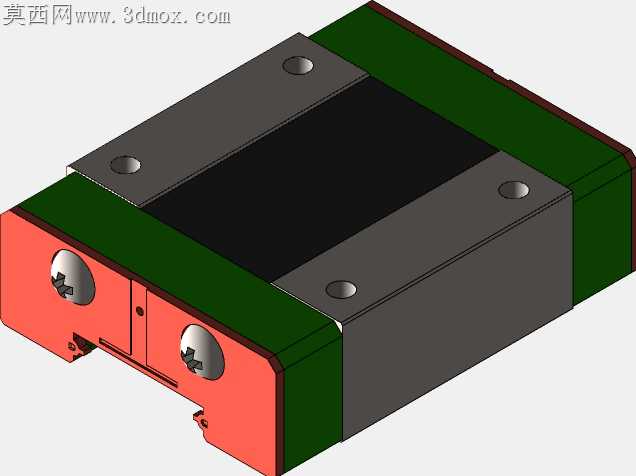

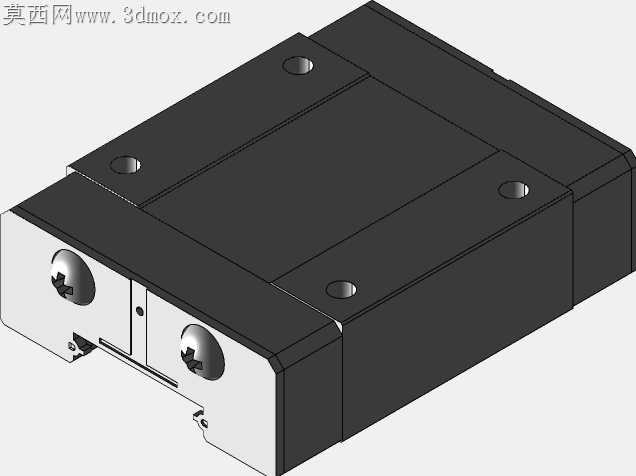

小型直线导轨在精密滑台、桌面级自动化设备装配中，最容易被忽略的痛点是滑块与滚道的预压匹配偏差，很多现场装配出现的卡顿、滑块运行卡滞问题，根源都在导轨滚道与滑块钢珠循环槽的形位公差把控上。这款270mm长度的MGN15C导轨，建模时完全围绕加工适配的核心逻辑展开，没有做多余的装饰性结构，所有几何特征都对应实际线切割、磨削加工的工艺边界。导轨本体上的安装沉孔，孔位间距严格匹配标准安装尺寸，沉孔深度做了0.2mm的公差冗余，避免现场装配时螺丝头高出导轨基准面，导致滑台安装平面贴合不严出现运行抖动。滑块部分的回流槽结构，没有做简化处理，钢珠循环的弯道曲率完全参照实物加工的成型铣刀轨迹做曲面拟合，避免后续做运动仿真时出现钢珠卡滞的虚假报错，也能直观呈现滑块运行时的钢珠运动路径，方便加工前核对回流槽的加工余量。导轨的滚道面做了细微的圆弧面偏移，对应实际磨削加工时的砂轮磨损补偿量，不会出现理想圆弧面和实际加工轮廓偏差过大，导致装配后预压过紧、滑块运行阻力超标的问题。滑块端盖的密封槽尺寸，特意留了0.15mm的密封件压缩量，对应丁腈橡胶密封刮屑片的装配需求，不会出现密封件装配后凸起过高，增大滑块运行摩擦力，或是压缩量不足导致切削液、粉尘进入滚道磨损钢珠的问题。导轨两端的倒角尺寸，没有做统一的45度简化倒角，而是对应实际安装时的导入需求，做了15度的小角度导向倒角，方便滑块从导轨端部装配时不会磕碰滚道面，也能避免装配时钢珠从滑块回流槽脱落。滑块本体的安装螺纹孔，孔底做了平尾处理，对应实际攻丝加工的退刀槽位置，不会出现建模时螺纹孔直接打通滑块本体，导致实际加工时螺纹强度不足、安装螺丝时出现滑牙的隐患。导轨基准侧的侧面，做了0.01mm的平面度冗余标注，对应实际磨削加工时的装夹变形补偿，避免长导轨加工后出现侧弯，导致安装后滑台运行直线度超差。滑块上的绿色端盖、红色缓冲垫的分层结构，完全对应实际装配的零件层级，没有做合并实体处理，方便后续拆分加工时直接提取单个零件的轮廓，不用再重新拆分几何体。滚道面的表面粗糙度对应值，在建模时通过曲面的细微纹理做了隐性体现，渲染时能直观区分磨削面和铣削面的质感差异，不用额外标注就能让加工人员快速识别不同面的加工要求。这种完全贴合加工流程的建模方式，省去了后续工艺拆解时大量的模型修正工作，拿到模型就能直接核对加工工序、装夹定位方式，不会出现建模特征和加工工艺脱节，导致生产时需要反复改图的问题。
