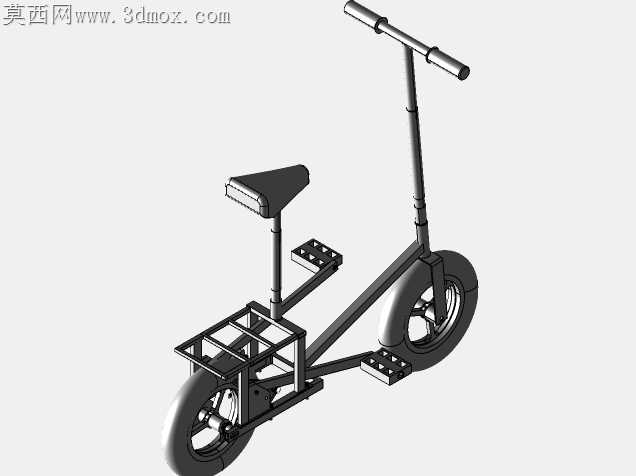

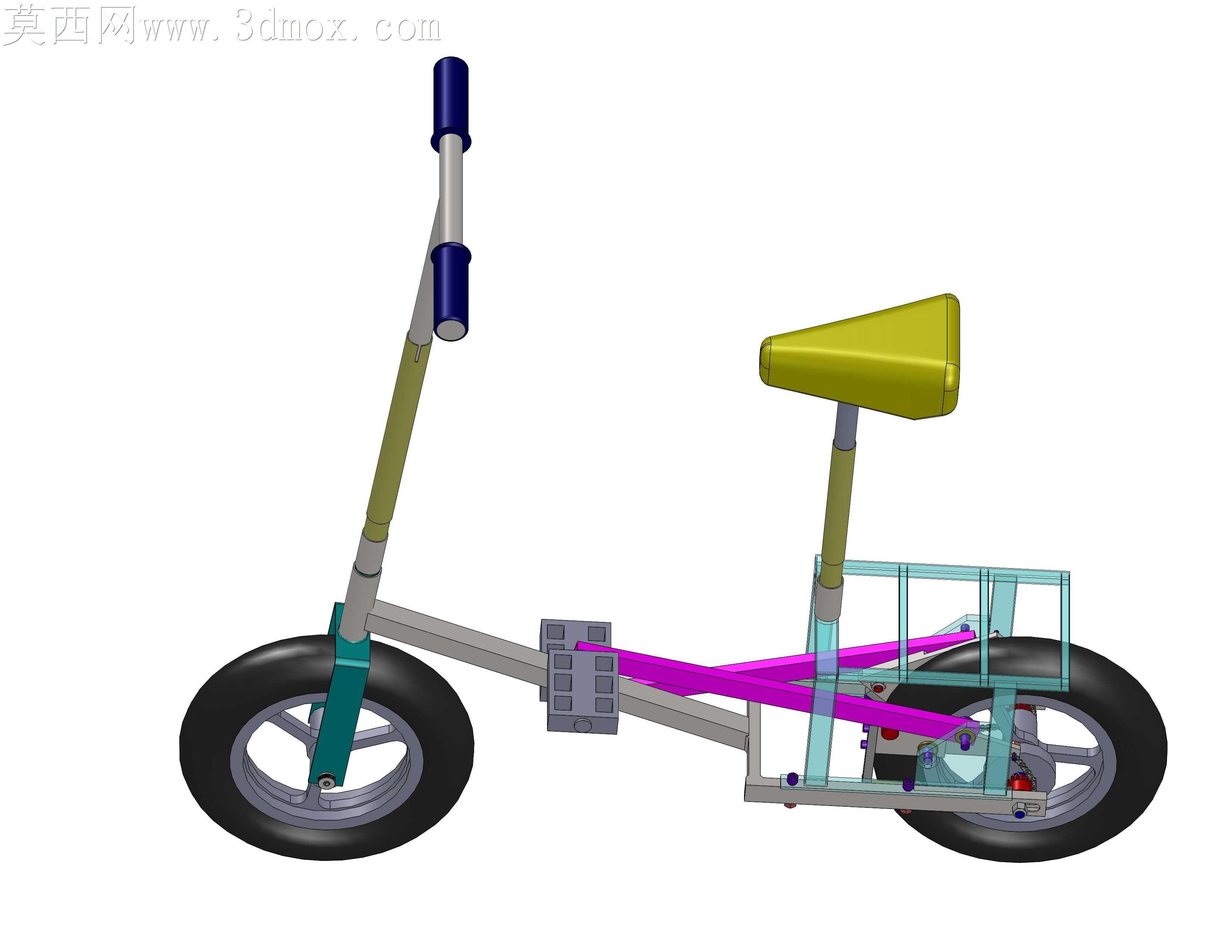

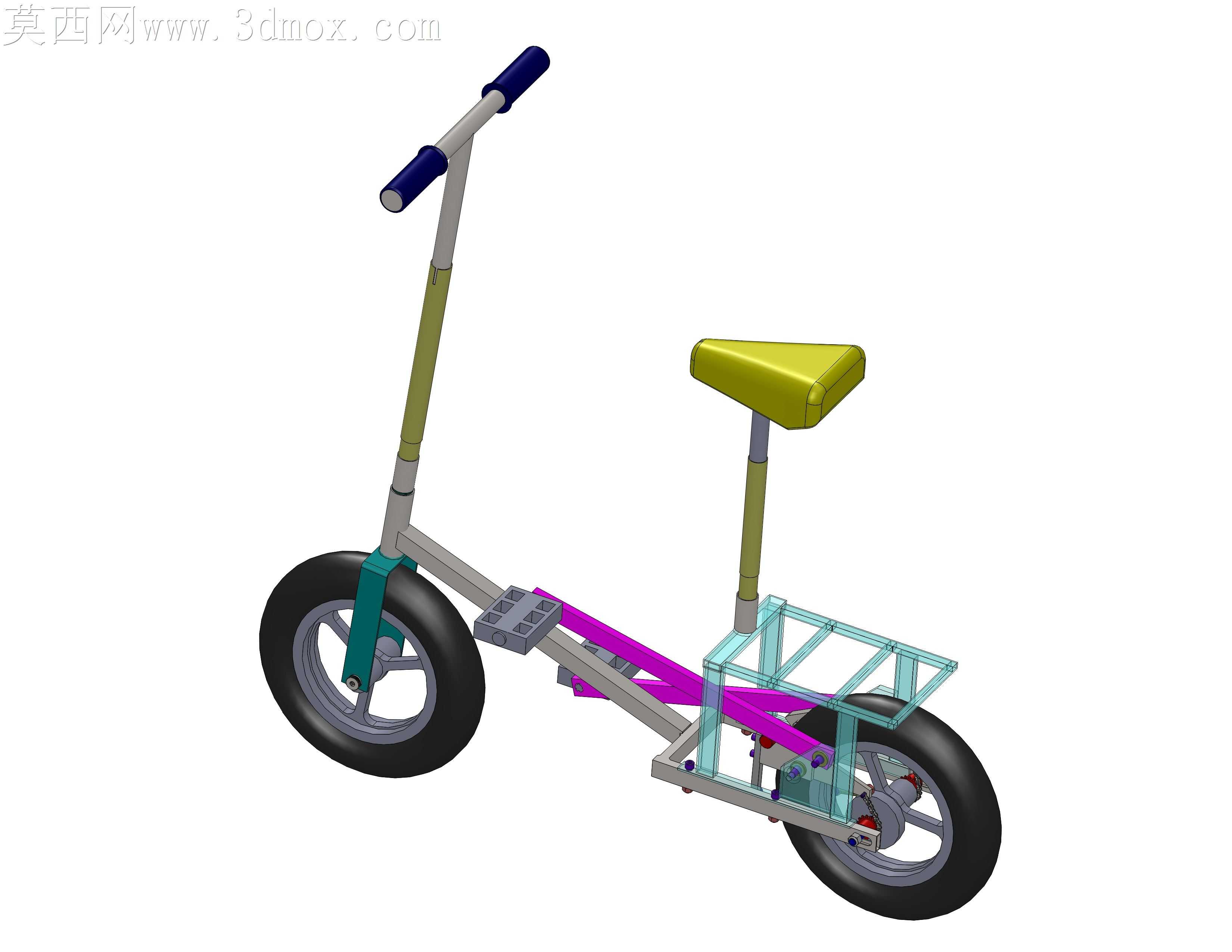

后置驱动结构踏步代步车创新结构设计

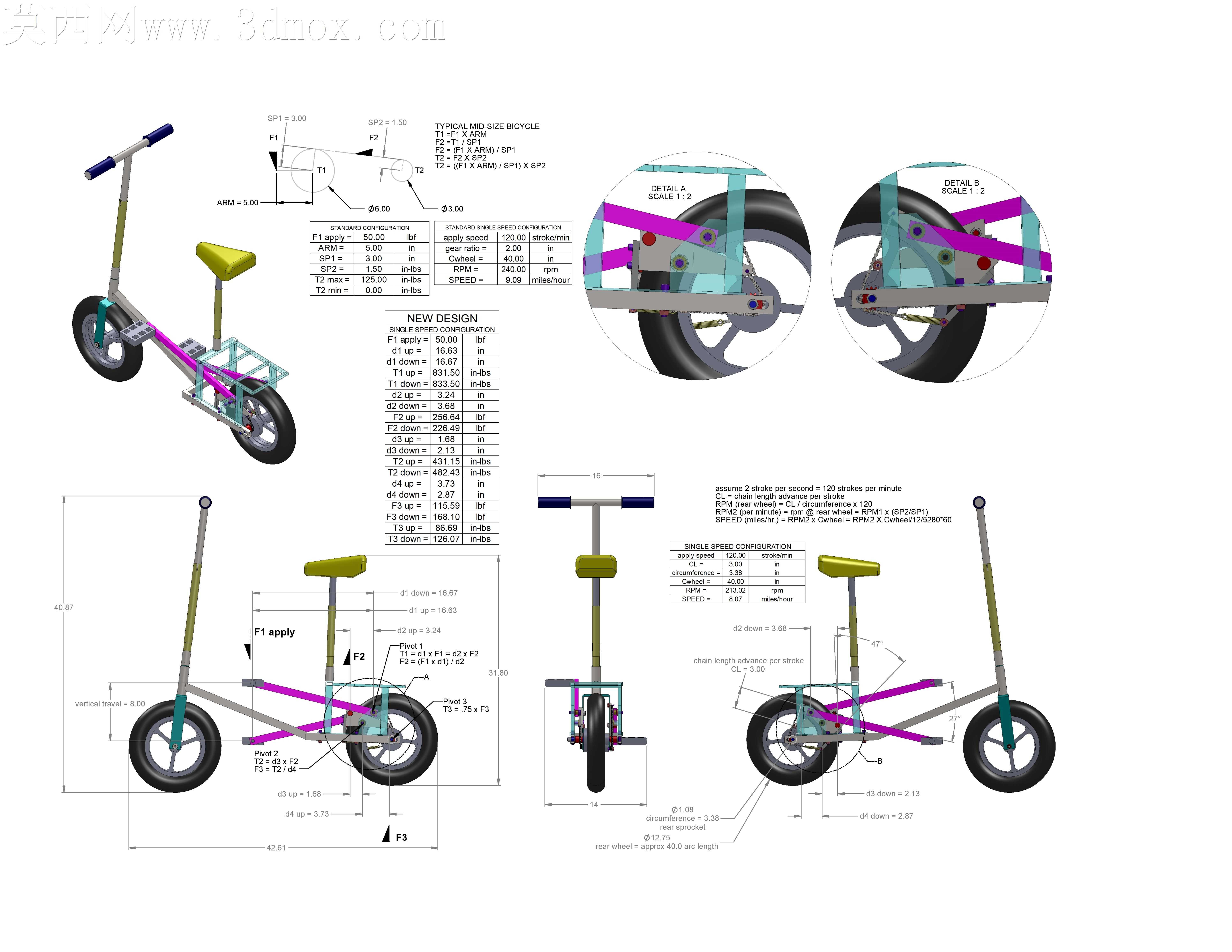

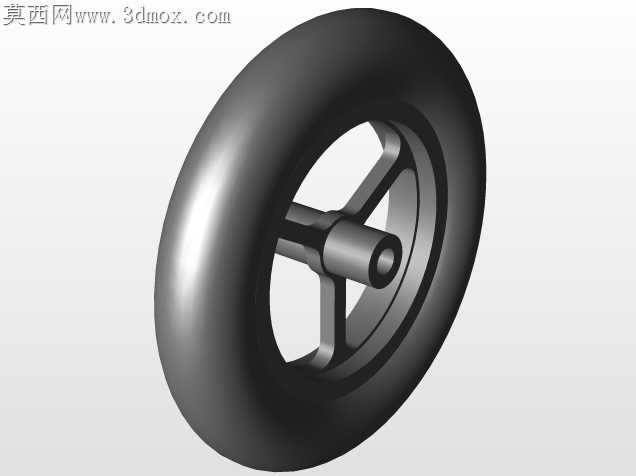

传统踏步类代步装置常出现传动损耗大、后轮动力衔接虚位的问题，这款踏步代步车的结构设计完全围绕后轮动力传递效率做优化，从车架受力路径到传动件安装位都做了针对性调整。车架主体采用分段式管材拼接，前叉与立管的衔接处预留了足够的焊接定位余量，避免小角度转向时把立与车架发生干涉，车把握把的安装位做了内收角度调整，适配不同身高使用者的握持姿态，长时间握持也不会出现腕部受力不均的情况。座椅支撑杆采用可调节的伸缩结构，锁止位的卡槽做了加深处理，承重状态下不会出现座椅下滑的隐患，后置的置物框架采用镂空式方管拼接，既降低了整车自重，也能避免置物时出现物品滑落的问题，框架与后轴的连接位做了加宽衬垫，分散颠簸路面传递到车架的冲击力。传动结构的安装位完全贴合后轮轴的受力中心，踏步施力时的作用力可以直接传递到后轮，不会出现传统结构中力臂偏移带来的动力损耗，脚踏板的安装面做了防滑纹理预留，雨天使用时也能保证脚部与踏板的贴合度。轮组采用小直径充气轮胎，轮辐与花鼓的衔接位做了加厚处理，应对城市路面的小坑洼时不会出现轮组变形的问题，前叉的减震预留位可以适配不同阻尼的减震件，满足不同使用场景的减震需求。管线的走位全部沿着车架管材的内侧排布，用卡扣固定在管材预设的卡槽内，转向时不会出现管线拉扯、磨损外皮的问题，所有外露的连接螺栓都做了沉头设计，既避免骑行时衣物被螺栓勾挂，也能减少螺栓外露带来的锈蚀风险。后轴的固定位采用双螺母锁止结构，长期使用也不会出现轴体偏移、轮组摆动的问题，传动件与车架的衔接处预留了0.2mm的装配公差，既保证传动件转动顺畅，也不会出现旷量过大带来的异响问题。
