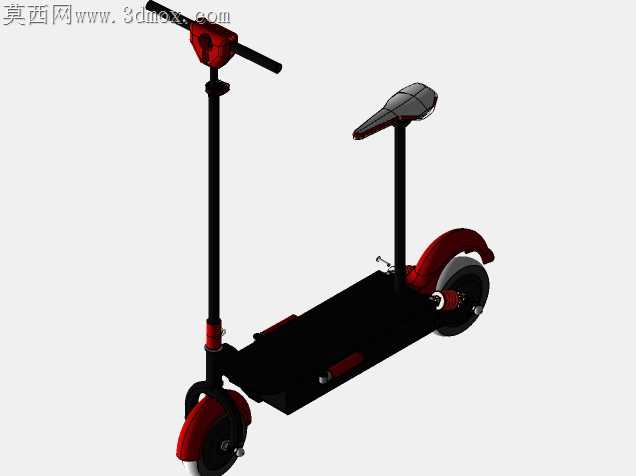

带座椅折叠款电动代步踏板车结构设计

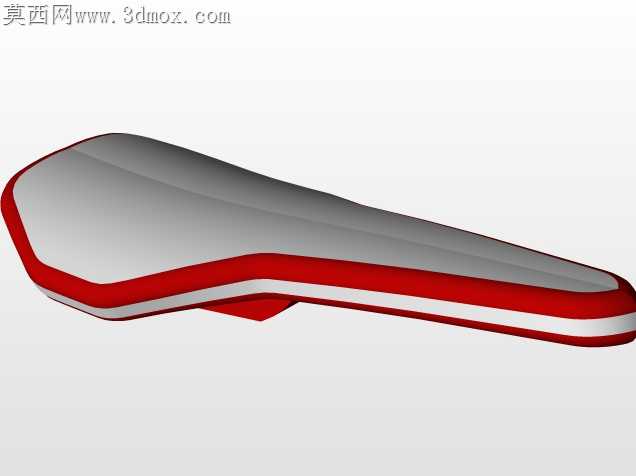

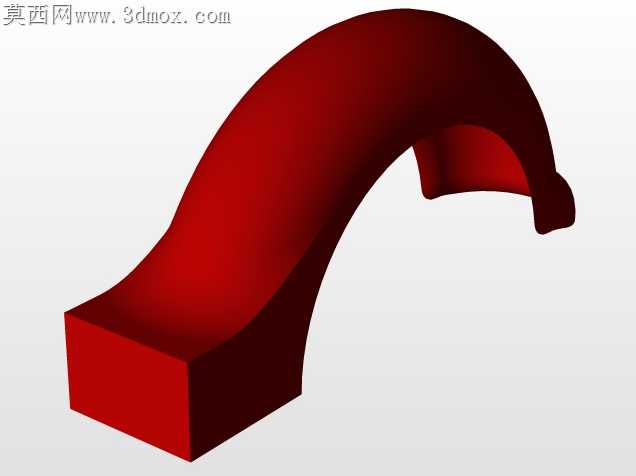

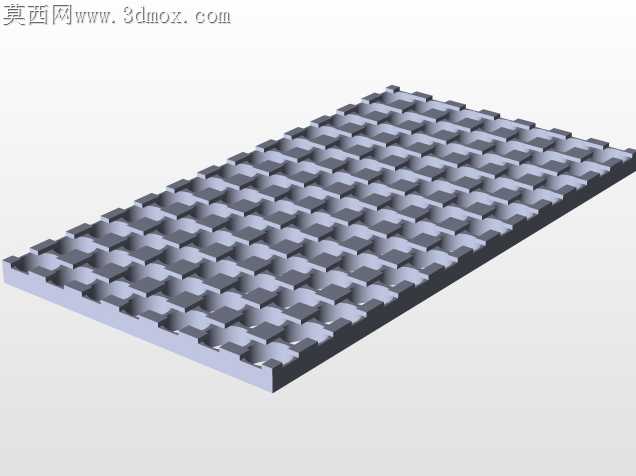

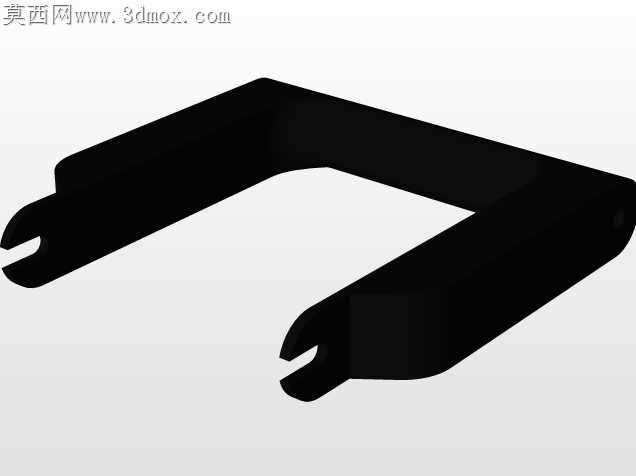

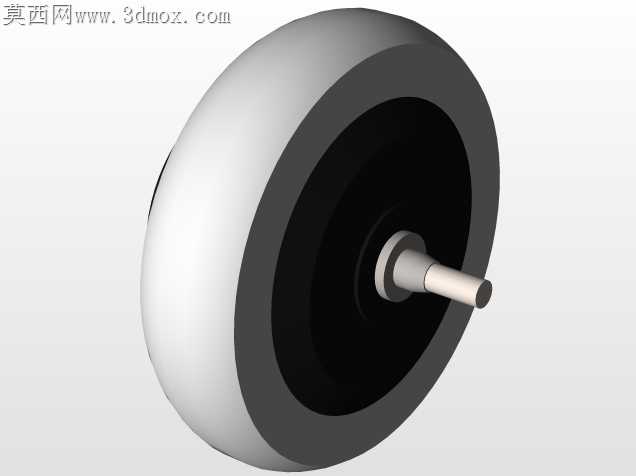

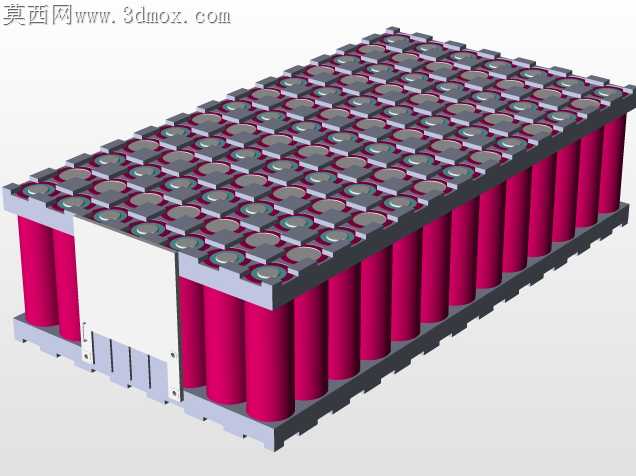

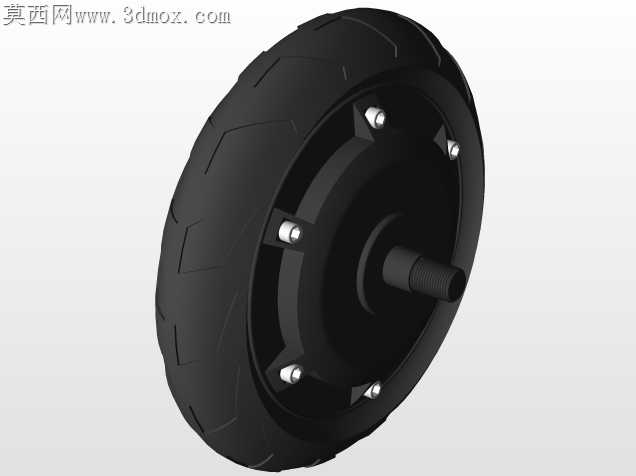

日常通勤用的小型电动踏板车，最容易被忽略的加工隐患集中在立管折叠处的焊缝受力区——很多量产车型为了追求折叠速度，把锁扣位置设在立管中段，长期承受骑行者体重带来的交变载荷，焊缝处容易出现应力集中导致的开裂。这款带座椅的踏板车结构里，折叠锁扣的安装座直接和立管底部的加强衬套做了一体化设计，锁舌咬合的位置避开了立管的焊缝热影响区，哪怕长期反复折叠展开，受力点也落在经过冷挤压强化的衬套本体上，不会拉扯管材焊缝。踏板主体的承载底板没有用整块薄钢板折弯的常规方案，而是在踩踏区域的下方压出了三条纵向的加强筋，筋条高度刚好避开电池仓的安装空间，既不会压缩电池的放置容积，又能让120公斤以内的垂直载荷均匀分散到前后轮的安装支架上，不会出现底板中部下凹变形的问题。后轮挡泥板的固定点没有直接锁在轮轴上，而是延伸出两个连接支脚固定在踏板尾部的安装座上，过减速带带来的振动不会直接传递到挡泥板的固定螺丝上，能避免长期颠簸后螺丝松动脱落的问题。座椅的支撑立管做了快拆升降结构，快拆夹的内壁贴了一圈防滑橡胶垫，夹紧时不会刮花立管表面的喷涂层，也能避免骑行过程中座椅出现意外下滑。车把的握把安装位做了0.3度的微小后倾角度，贴合日常握持的手腕角度，长时间骑行手腕不会有明显的酸胀感。前后轮的安装轴座都预留了0.1毫米的装配公差，轮组转动时不会出现卡滞偏摆，也不会因为间隙过大出现行驶时的轮组晃动。电池仓的盖板边缘做了一圈翻边结构，盖板合上之后翻边刚好盖住仓体的拼接缝隙，雨天骑行时路面积水溅到踏板底部，也不会顺着缝隙渗进仓内接触电池接线端。整车的走线全部藏在立管和踏板底板的内部空腔里，外部没有裸露的线束，既不会因为日常剐蹭磨破线皮，也让整车外观更简洁利落。前轮的挡泥板支架和前叉做了一体化成型，没有额外的焊接拼接点，遇到路面坑洼带来的冲击时，支架不会因为焊缝断裂导致挡泥板蹭到轮胎。
