管道腐蚀检测巡检机器人结构设计

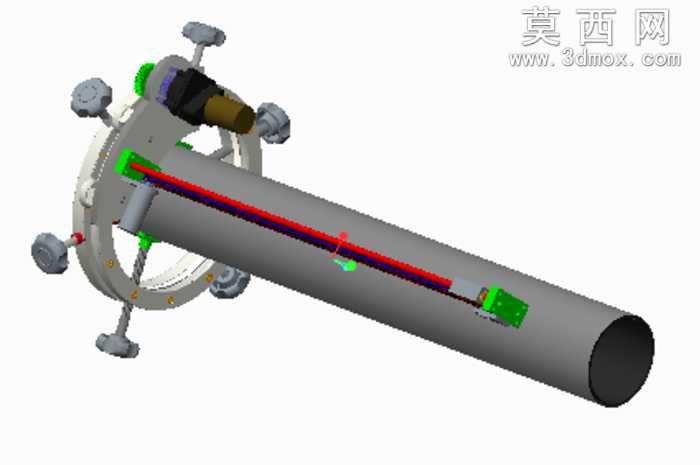

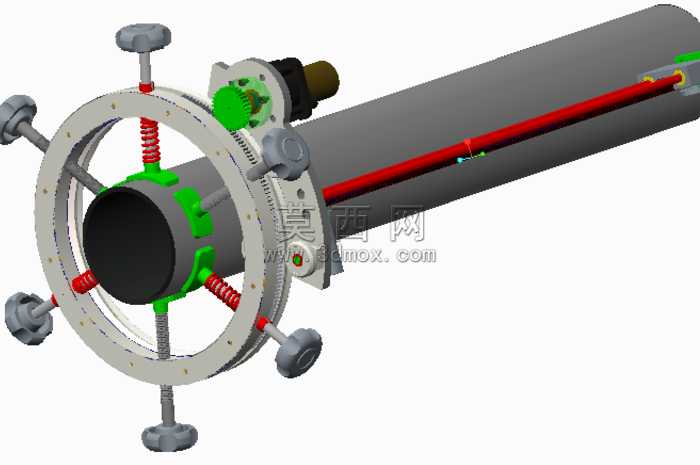

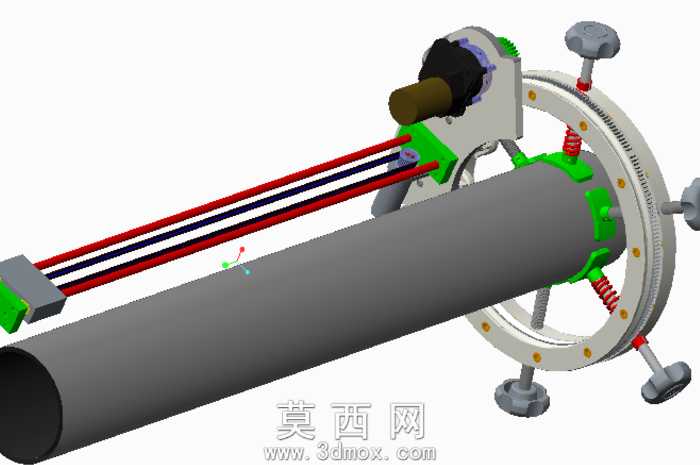

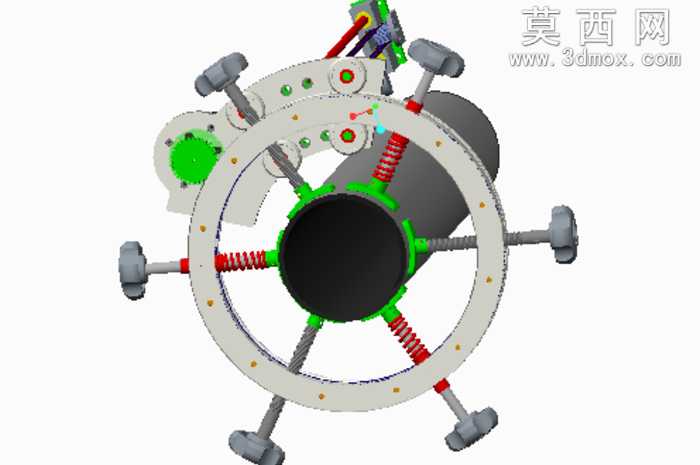

本作品为面向在役管道腐蚀检测场景设计的管道巡检机器人三维模型，整体采用环抱式周向布局结构，核心设计围绕不同管径管道的适配性、检测作业的稳定性两大核心需求展开。建模阶段通过参数化设计完成各部件的尺寸关联，首先构建机器人的环形主承载基座，基座周向均匀分布六组可调支撑机构，每组机构包含调节手轮、导向螺杆、压缩弹簧、支撑脚座四个核心部件，建模时对弹簧的螺距、支撑脚的圆弧接触面做了精细化处理，保证支撑脚贴合管道外壁时受力均匀，弹簧结构可在管道存在局部形变、管径公差波动时提供自适应预紧力，避免机器人行走或检测过程中出现偏移、卡顿问题。环形基座上集成了驱动传动组件，包含驱动电机、传动齿轮组，齿轮模数、齿形参数按照低速平稳传动的需求设定，可带动整个机器人沿管道轴向匀速行进，保证检测数据采集的连续性。机器人搭载的信号接收与检测模块通过长条形安装杆沿管道轴向布置，检测端可贴近管道外壁采集腐蚀相关的信号数据，信号传输线路沿安装杆内部走线，避免外部结构剐蹭线路造成损坏。材质渲染阶段，对环形基座、调节螺杆、手轮等承载结构件赋予金属哑光材质，模拟铝合金或碳钢机加工件的表面质感，对弹簧、传动齿轮赋予高光亮面金属材质体现传动部件的加工精度，对支撑脚座赋予防滑橡胶材质，对检测模块外壳赋予工程塑料材质，不同材质的区分可直观呈现各部件的功能属性。整体设计思路围绕管道外检测的实际作业需求，摒弃了复杂的冗余结构，通过周向均匀支撑的结构保证机器人在不同管径管道上的安装稳定性，自适应弹簧结构可适配一定范围内的管径变化，降低设备的适配成本，模块化的检测组件设计可根据不同检测需求更换对应的传感器模块，拓展设备的应用场景，整体结构紧凑，传动路径简洁，各部件的装配关系清晰，可直接用于后续的工程样机制作、结构优化改进，也可作为管道检测类设备的教学参考模型使用。
