单跨带围护墙钢桁架屋盖结构设计

项目分类:3D模型下载 发布时间:2026-06-13 ID:1182248
  • 单跨带围护墙钢桁架屋盖结构设计
  • 单跨带围护墙钢桁架屋盖结构设计
  • 单跨带围护墙钢桁架屋盖结构设计
  • 单跨带围护墙钢桁架屋盖结构设计
  • 单跨带围护墙钢桁架屋盖结构设计
  • 单跨带围护墙钢桁架屋盖结构设计

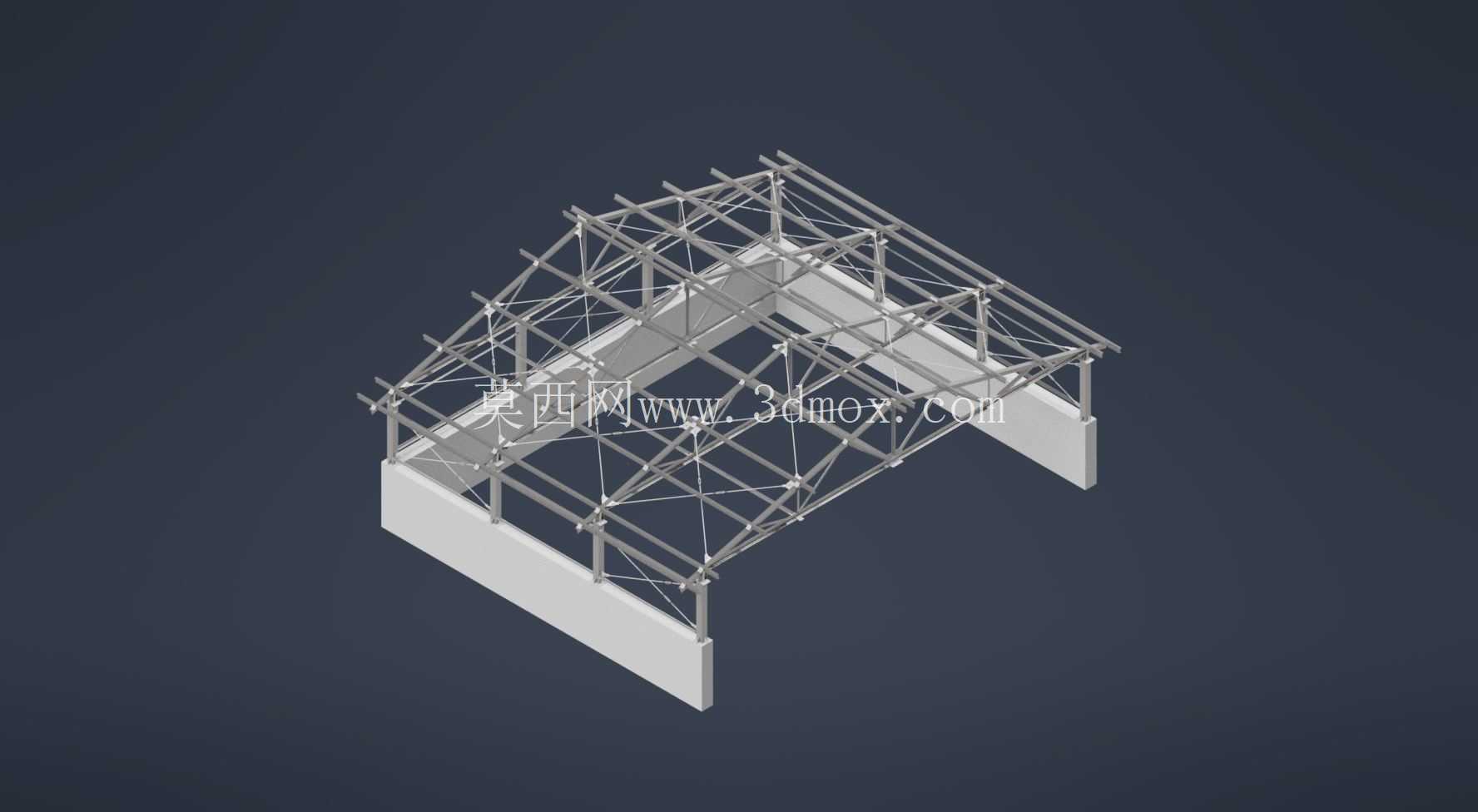

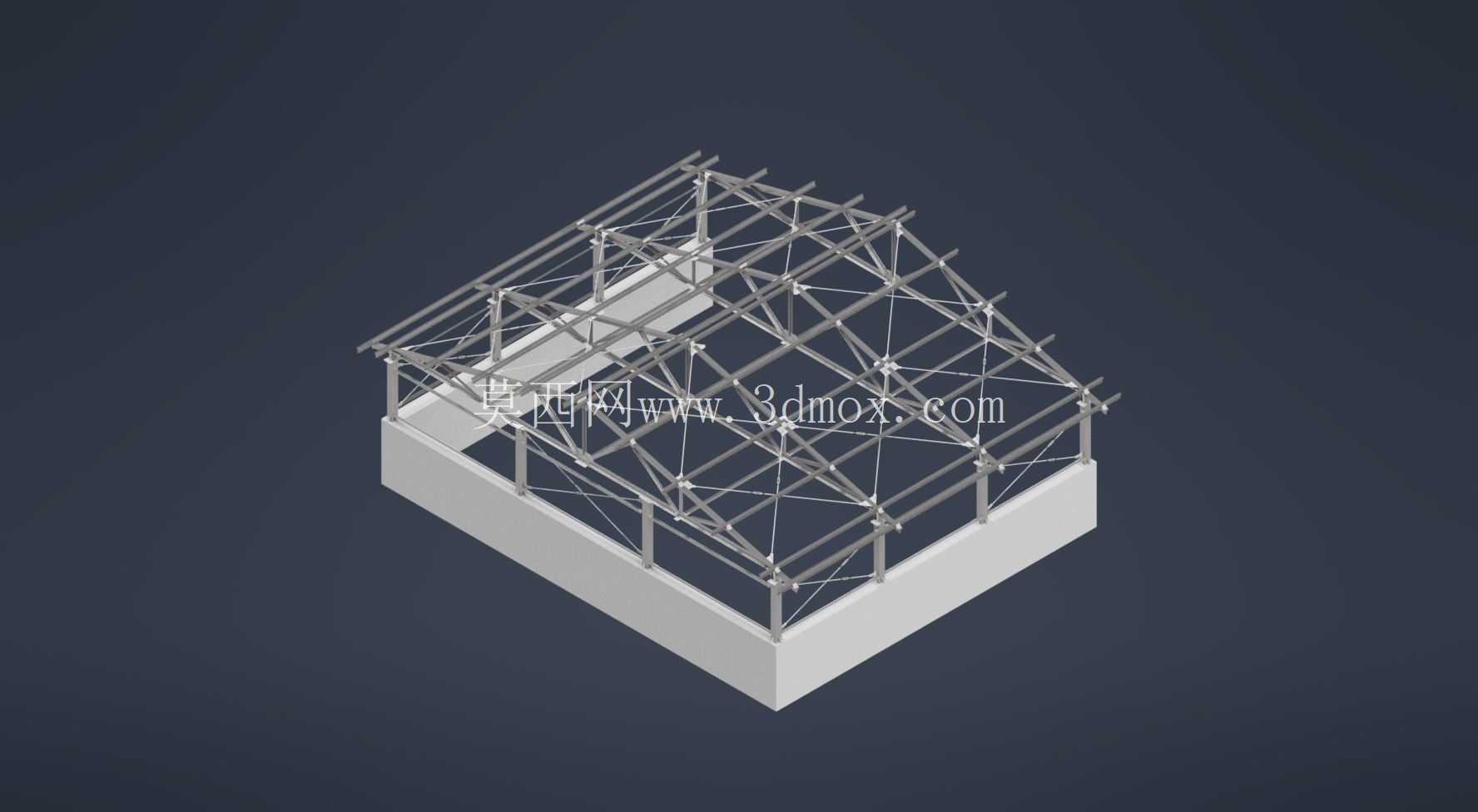

  该结构为单跨形式的钢桁架屋盖配套下部混凝土围护墙的空间受力体系,日常应用场景覆盖小型工业厂房、仓储库房、临时作业棚、户外设备防护棚等对屋面跨度有一定要求、同时需要侧方围护挡护的建筑场景,实际使用中可直接承担屋面恒载、活载、风荷载及水平地震作用,下部围护墙可阻挡侧方风雨、杂物侵入,同时为上部钢桁架提供底部嵌固约束,减少桁架支座处的水平位移量。从功能特性来看,上部桁架采用三角形腹杆布置形式,上弦杆承担屋面荷载传递来的压应力,下弦杆承担拉应力,腹杆体系将上下弦的内力逐级传递至两端支座,相比实腹式钢梁,桁架形式在同等跨度下自重可降低40%以上,同时杆件多采用热轧型钢或焊接钢管,材料利用率高,适合10米至24米跨度的无中柱空间需求,避免室内立柱对使用空间的分割,适配仓储堆货、小型设备布置、人员通行等无遮挡空间的使用要求。

  设计思路上,首先根据使用场景确定跨度与檐口高度,本结构下部围护墙采用混凝土矮墙形式,高度通常在1.2米至2米区间,既可以阻挡地面积水溅入室内,也能避免小型机械、物料碰撞上部钢构件,同时矮墙顶部预埋钢板作为桁架支座的连接基础,支座采用铰接形式,可释放温度变形产生的附加应力,避免钢结构温度伸缩导致的墙体开裂。桁架的节间划分结合常用屋面檩条的布置间距确定,通常节间长度控制在1.5米至2米,匹配C型或Z型冷弯薄壁檩条的跨度要求,檩条上方可铺设压型钢板屋面,若有保温需求可在檩条间填充保温棉后铺设内层彩钢板。

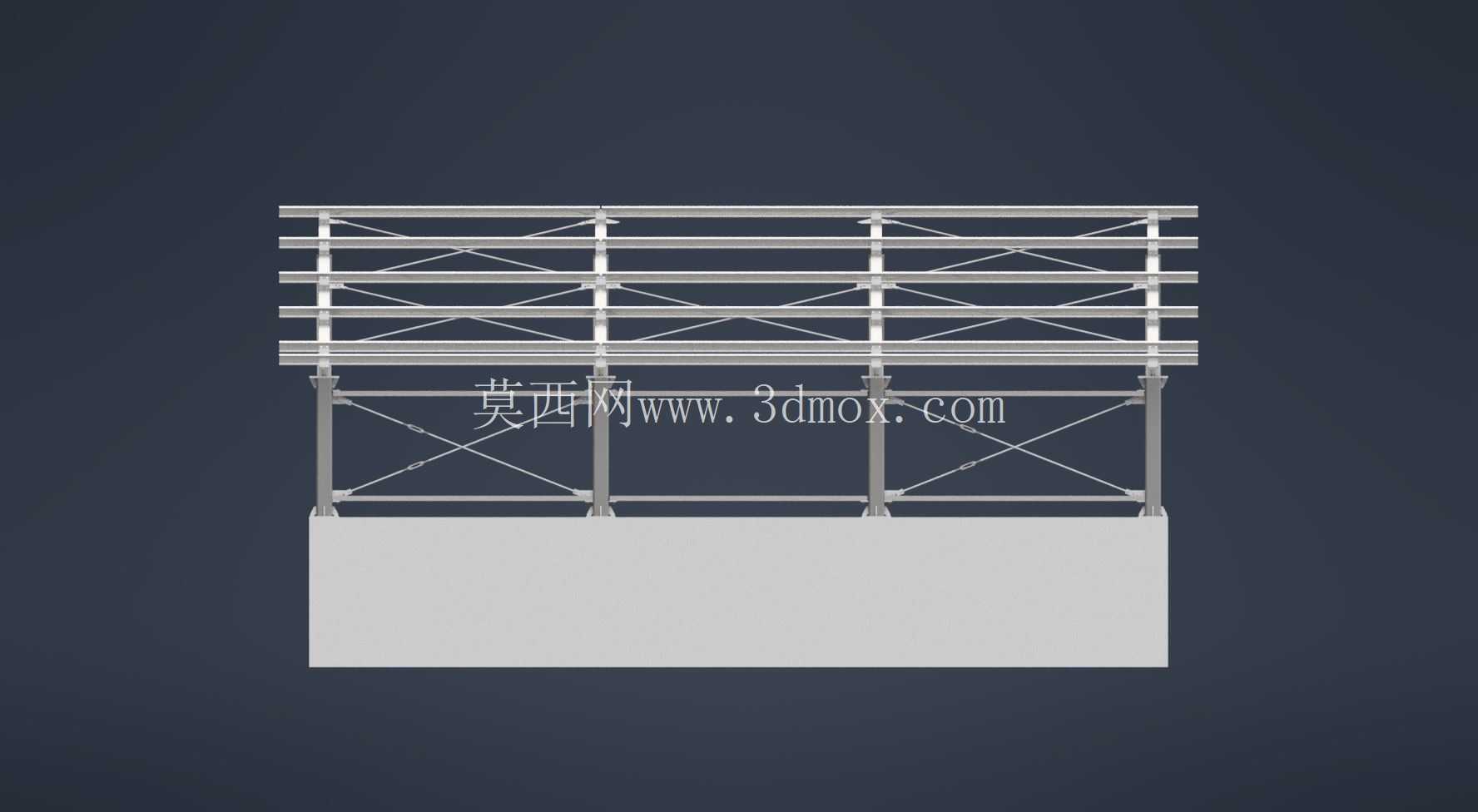

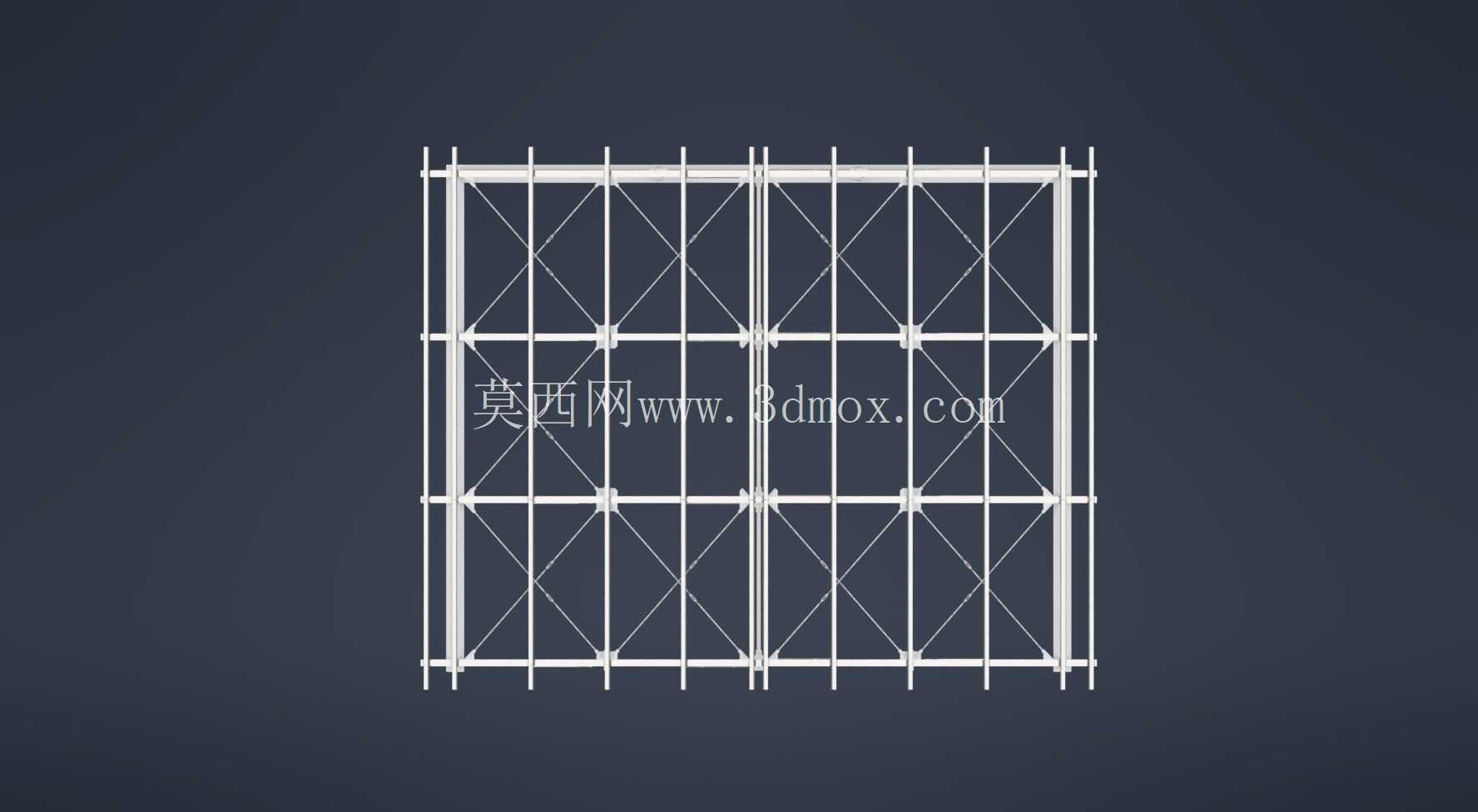

  节点设计上,所有腹杆与弦杆的连接采用相贯焊或节点板连接,相贯焊适用于管径较小的圆管桁架,节点板连接适用于角钢、H型钢组成的桁架,连接焊缝高度根据杆件内力计算确定,确保节点承载力不低于杆件自身承载力,避免节点先于杆件破坏。安装边界方面,下部混凝土围护墙施工时需严格控制顶部预埋件的标高与位置偏差,预埋件标高偏差控制在±5mm以内,水平位置偏差控制在±10mm以内,避免桁架安装时出现错孔、强制拼装导致的初始附加应力;桁架拼装可采用地面分段拼装后整体吊装的方式,单榀桁架吊装时需设置临时揽风绳,避免吊装过程中桁架平面外失稳,榀与榀之间通过系杆、水平支撑连接成整体,支撑体系通常布置在桁架两端及跨中位置,形成空间几何不变体系,提升结构整体抗侧刚度。

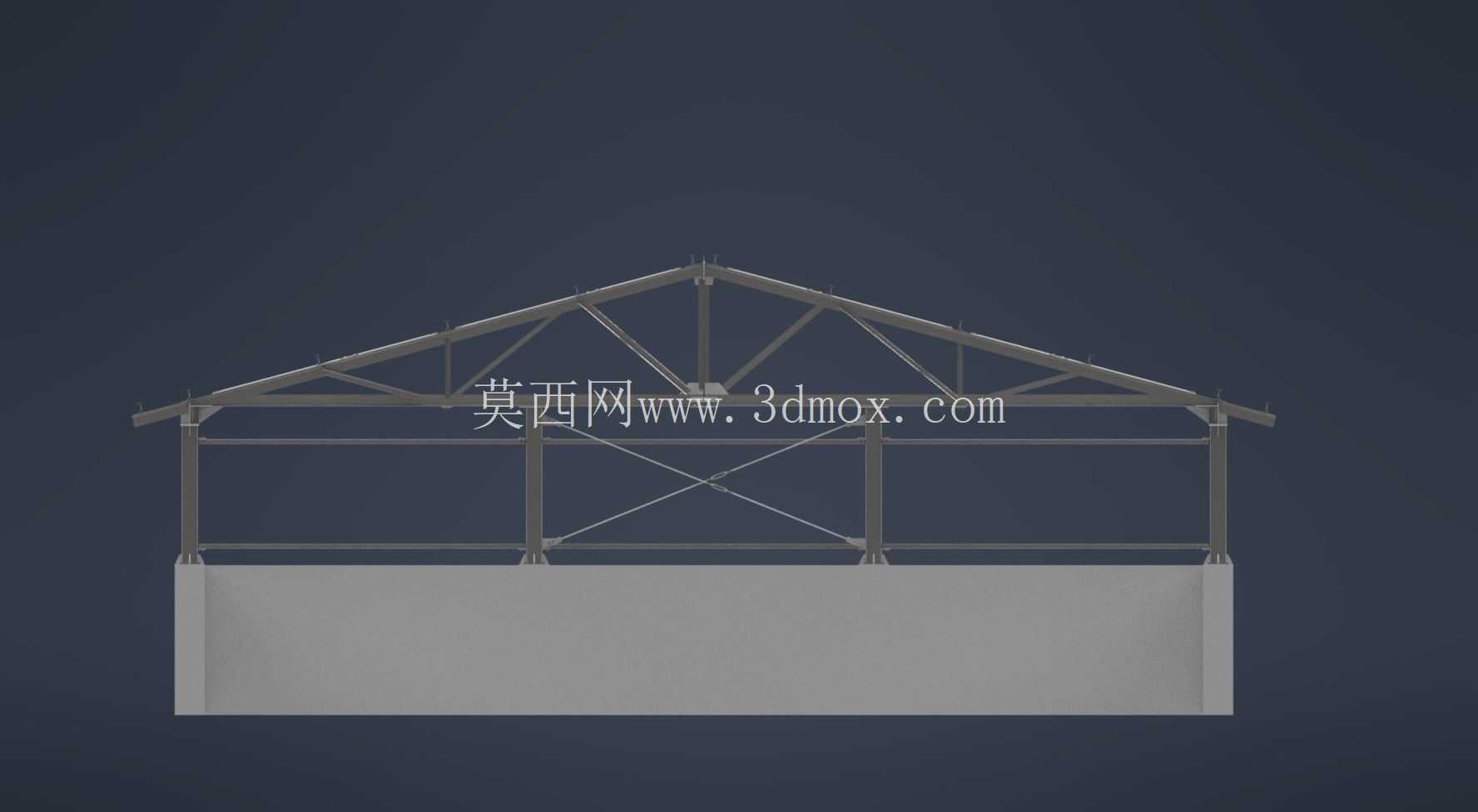

  外形尺寸上,单榀桁架的高度通常取跨度的1/12至1/8,本结构跨度若按18米常规设计,桁架跨中高度约为1.8米至2.25米,檐口处桁架高度可适当降低至1.2米至1.5米,形成坡屋面形式,屋面坡度控制在5%至10%,满足雨水自然排放要求,避免屋面积水增加荷载。实际使用中,围护墙顶部需设置通长的混凝土压顶,压顶内配置构造钢筋,同时在预埋件周边设置加强钢筋,避免支座反力集中导致混凝土压顶局部压碎;钢结构构件表面需做除锈防腐处理,除锈等级达到Sa2.5级后涂刷防锈底漆与面漆,若处于沿海或高腐蚀环境,还需增加热浸镀锌或防腐涂层厚度,延长结构使用寿命。结构受力计算时需考虑不同荷载组合,包括恒载加活载、恒载加风载、恒载加活载加地震作用等多种工况,确保所有杆件的应力比控制在规范允许范围内,同时验算桁架的挠度,正常使用极限状态下桁架跨中挠度不超过跨度的1/400,避免屋面变形过大导致积水、防水层开裂等问题。
