单立柱双面户外广告杆横幅支撑结构

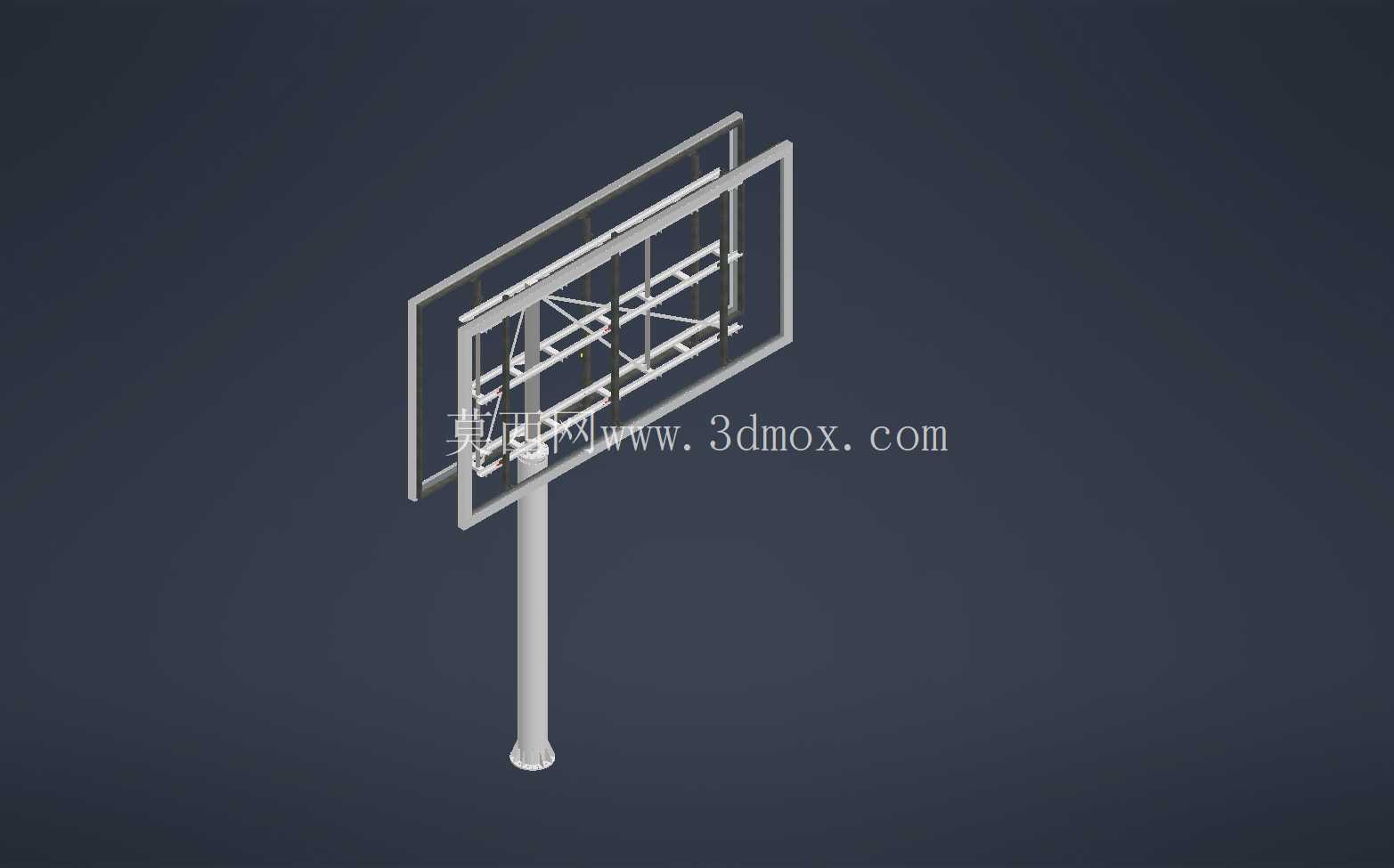

　　这套单立柱双面广告支撑结构，主要面向城市道路两侧、商圈广场、产业园区入口、高速服务区等需要长期布设户外宣传载体的场景，区别于传统单面广告牌，其采用前后双展示面的框架设计，可同时承载两个独立的横幅宣传内容，在同等占地条件下提升了宣传信息的覆盖角度，过往行人、车辆从道路双向通行时都能清晰获取展示内容，无需额外增设第二根立柱，有效降低了户外点位的土地占用成本。从结构功能上看，整套装置分为底部预埋固定段、立柱支撑段、顶部双幅框架段三个核心部分，底部法兰盘采用带加强筋的圆形结构，安装时需与混凝土基础内的预埋螺栓组精准对位，法兰盘上的螺栓孔做了长圆余量设计，可抵消基础施工时的小范围位置偏差，降低现场安装的对位难度，立柱底部与法兰盘的衔接位置均匀布设了8块三角加强筋，可抵御户外常见的侧向风载，避免立柱根部长期受交变应力出现焊缝开裂的问题。

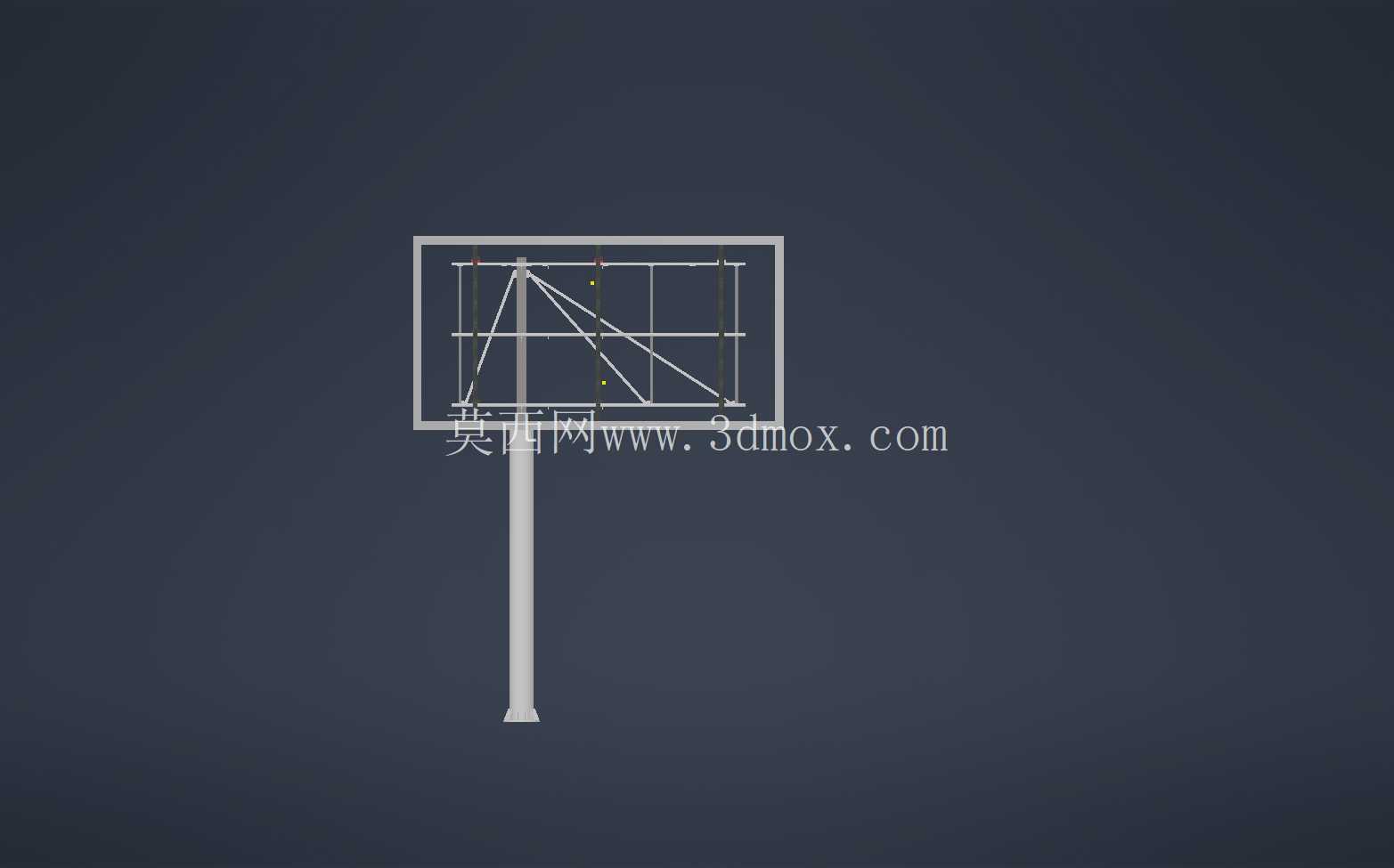

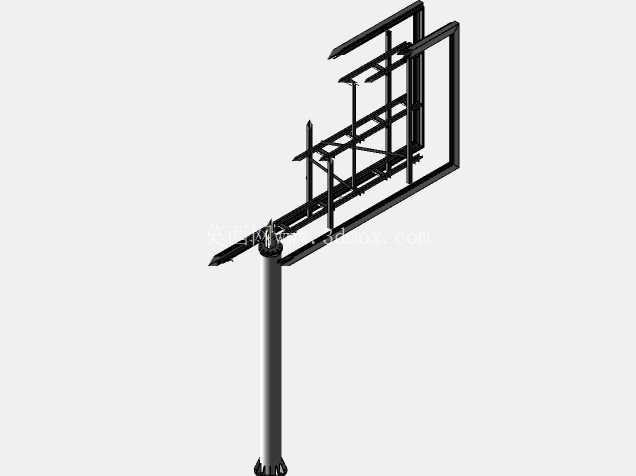

　　立柱主体采用等径圆管结构，相比方形立柱，圆管截面在各个方向的风阻系数更均匀，不会因风向变化出现受力突变的情况，立柱内部可预留穿线空腔，若后续需要加装照明射灯、LED走字屏等附属配件，线缆可从立柱内部穿行，避免外露线缆长期受日晒雨淋出现老化破损，也能让整体外观更整洁。顶部的双幅展示框架采用平行布设的矩形框结构，两个框架之间预留了足够的安装操作间隙，方便后期更换横幅画面时施工人员在框架间作业，框架主体采用矩形型钢焊接而成，框体内部设置了多道横向与斜向交叉的加强撑，一方面可以避免大尺寸框体在风载作用下出现平面外变形，防止横幅被拉扯后出现框体翘曲导致画面起皱，另一方面加强撑上预留了横幅固定的挂点，可适配不同宽度的横幅安装需求，无需在框体上额外钻孔，减少现场施工的工作量。设计过程中优先考虑了户外长期使用的结构可靠性，框架的所有焊接节点都做了满焊处理，焊后需打磨焊渣并做整体热镀锌防腐，再根据需求喷涂户外耐候面漆，可适应酸雨、盐雾、高低温交替等不同户外气候环境，整套结构的安装边界需要提前核算现场的风荷载等级，不同地区的基本风压不同，对应的立柱壁厚、法兰盘厚度、加强筋尺寸都可根据实际工况做参数调整，比如沿海台风频发区域，可适当加大立柱管径、增加斜撑密度，同时加大底部基础的混凝土浇筑体积，提升整体抗倾覆能力。

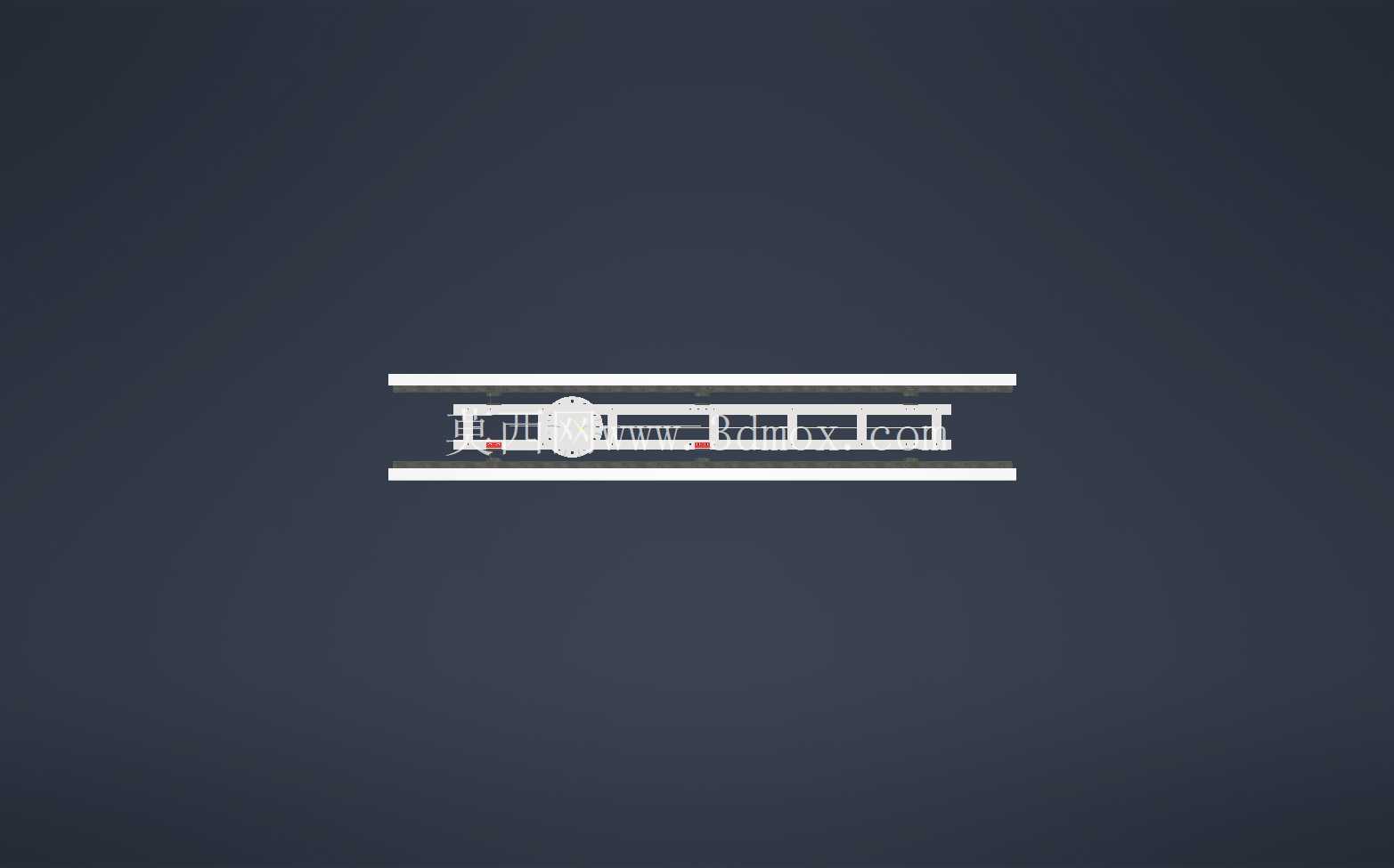

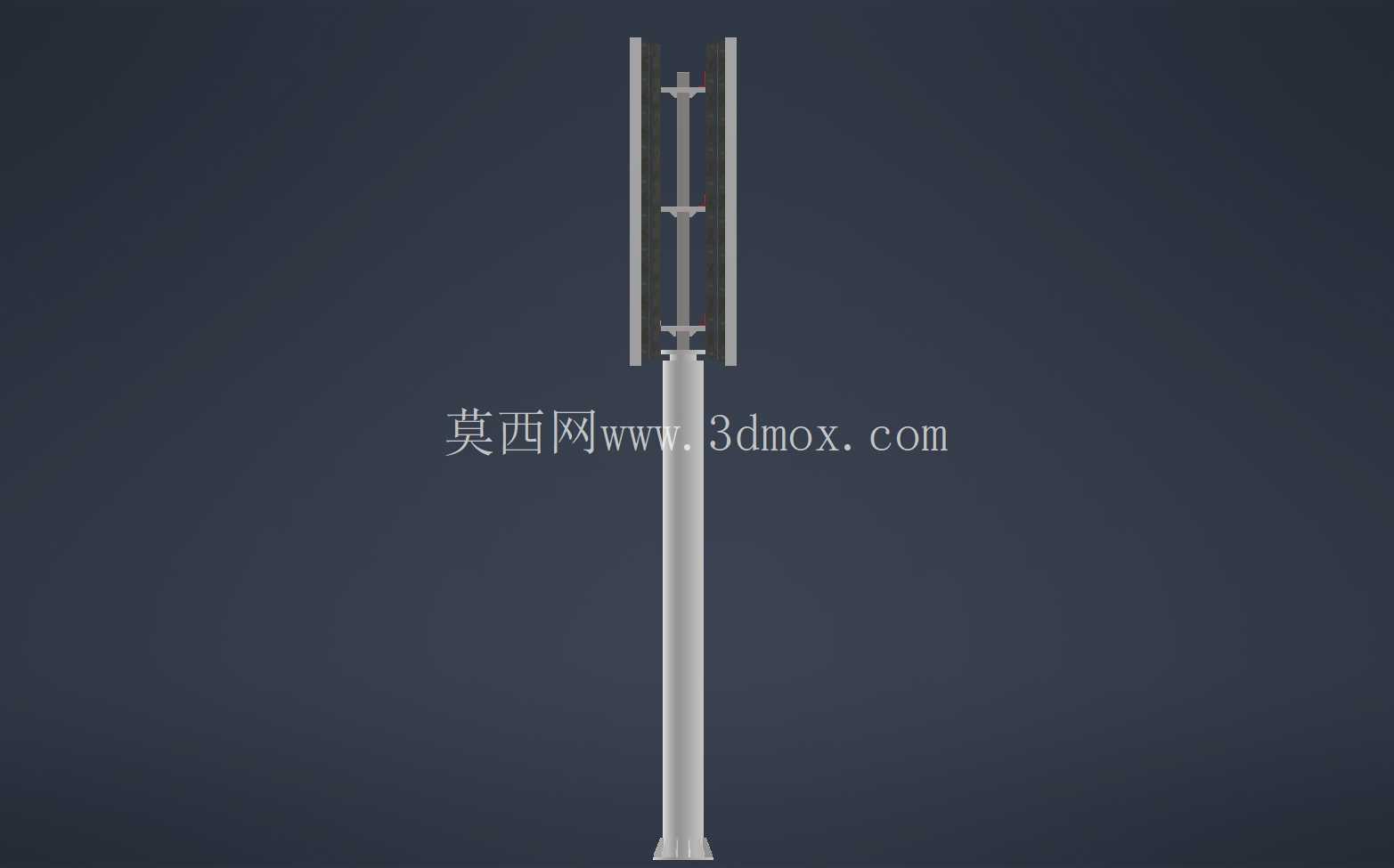

　　框架的展示面尺寸可根据实际投放需求灵活调整，常规布设时单幅展示面的高度控制在3米至6米区间，宽度控制在6米至12米区间，对应的立柱高度从地面到框架底部一般不低于8米，避免被道路周边的绿化带、低矮建筑遮挡视线，框架的上下边框都设置了横幅张紧机构，安装横幅时可通过调节螺栓将画面完全拉直，避免大风天气下横幅反复拍打框架出现噪音或画面破损，两个平行框架之间的间距控制在0.8米至1.2米，既不会因间距过小导致更换画面时操作空间不足，也不会因间距过大增加整体结构的风阻、浪费材料。

　　在结构受力校核阶段，需要重点验算立柱与顶部框架衔接位置的弯矩值，该位置是整套结构的受力薄弱点，因此在衔接处额外设置了四块斜向支撑牛腿，将框架的荷载均匀传递到立柱管壁上，避免应力集中导致局部变形，同时框架的边角位置都做了圆弧过渡处理，没有尖锐外凸的棱角，可防止安装维护人员作业时被磕碰划伤，也能避免大风天气下脱落的尖锐部件造成安全隐患。这套结构相比传统的桁架式广告牌，整体用钢量更优，安装工序更简单，所有部件都可在工厂内预制焊接完成，运输到现场后仅需完成基础对接、整体吊装两个核心步骤，大幅缩短现场施工周期，减少对周边交通、商户经营的影响，同时双展示面的设计也让点位的宣传效率得到提升，适合需要长期固定布设户外宣传载体的各类场景使用。
