户外遮阳挡雨顶棚钢结构支撑体系

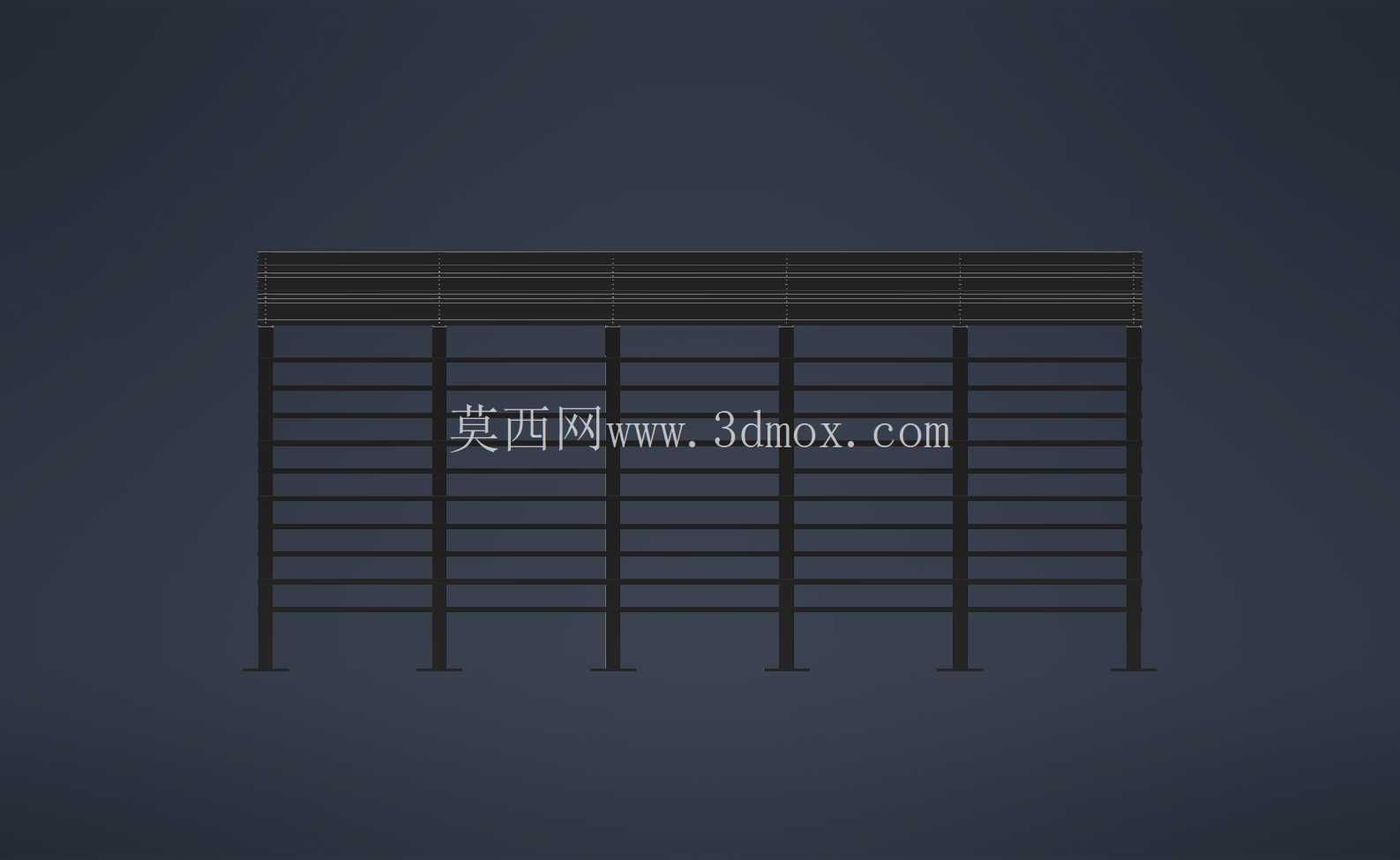

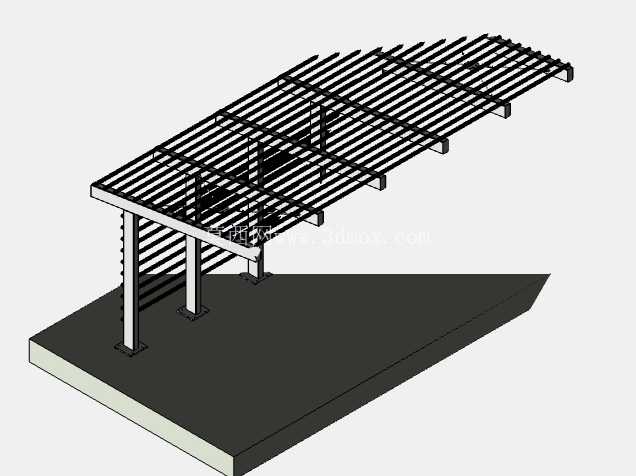

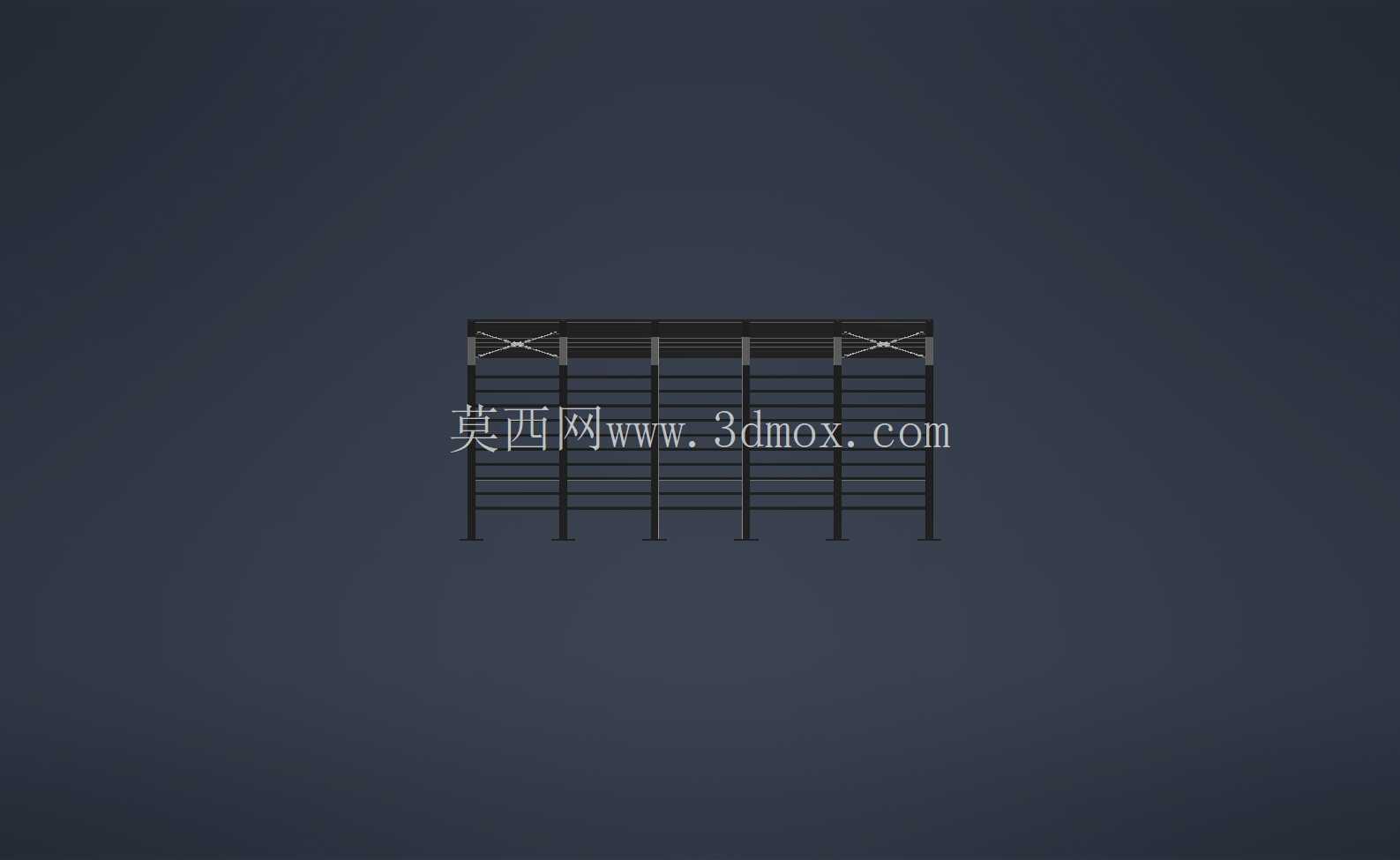

　　这套钢结构支撑体系主要服务于户外公共区域、建筑出入口、露天作业区的顶部遮蔽需求，区别于常规混凝土雨篷，全钢构件的装配化设计能大幅缩短现场施工周期，同时适配不同跨度的遮蔽边界，不管是小型人行通道顶篷，还是中大型露天设备区的防雨顶盖，都能通过调整构件规格完成适配。从结构受力逻辑来看，整个体系采用主次梁分层排布的设计思路，主承载梁沿跨度方向通长布置，承担上部覆盖层的竖向荷载以及侧向风载，次梁按照固定间距垂直排布在主梁上方，直接承托顶部的彩钢板、阳光板或者耐力板等覆盖材料，所有梁体之间的连接节点都采用加劲肋补强，避免集中荷载作用下出现节点变形。

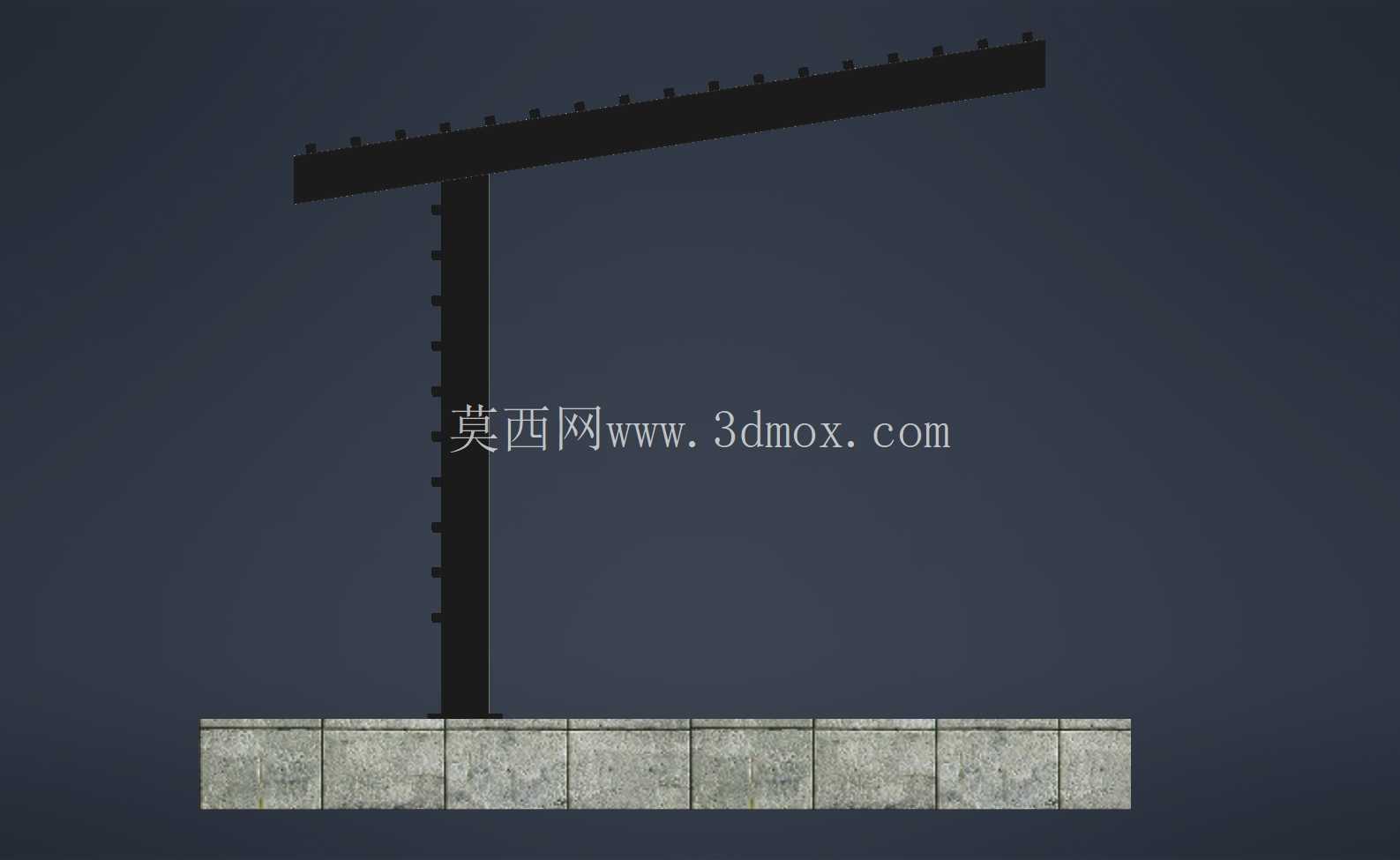

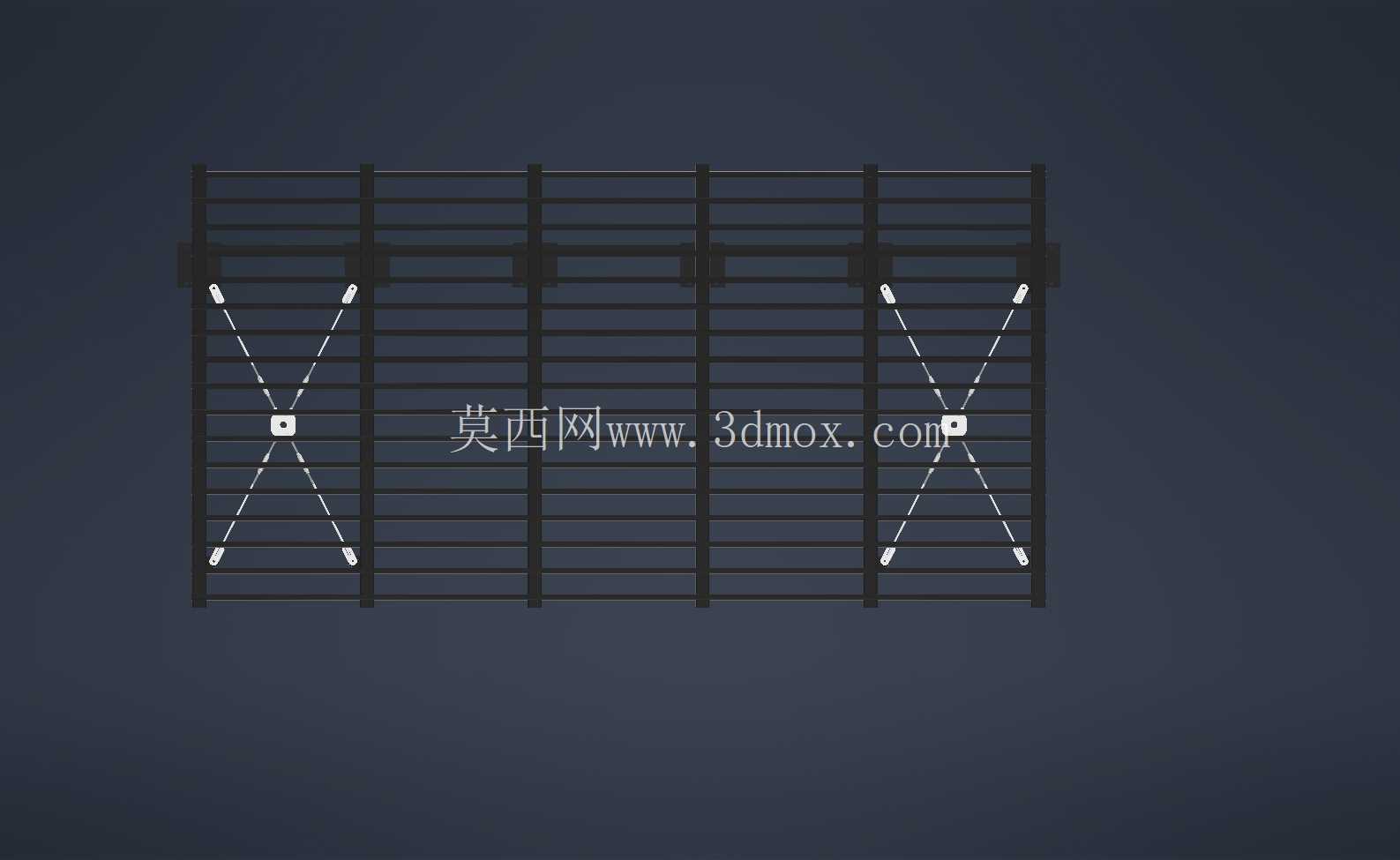

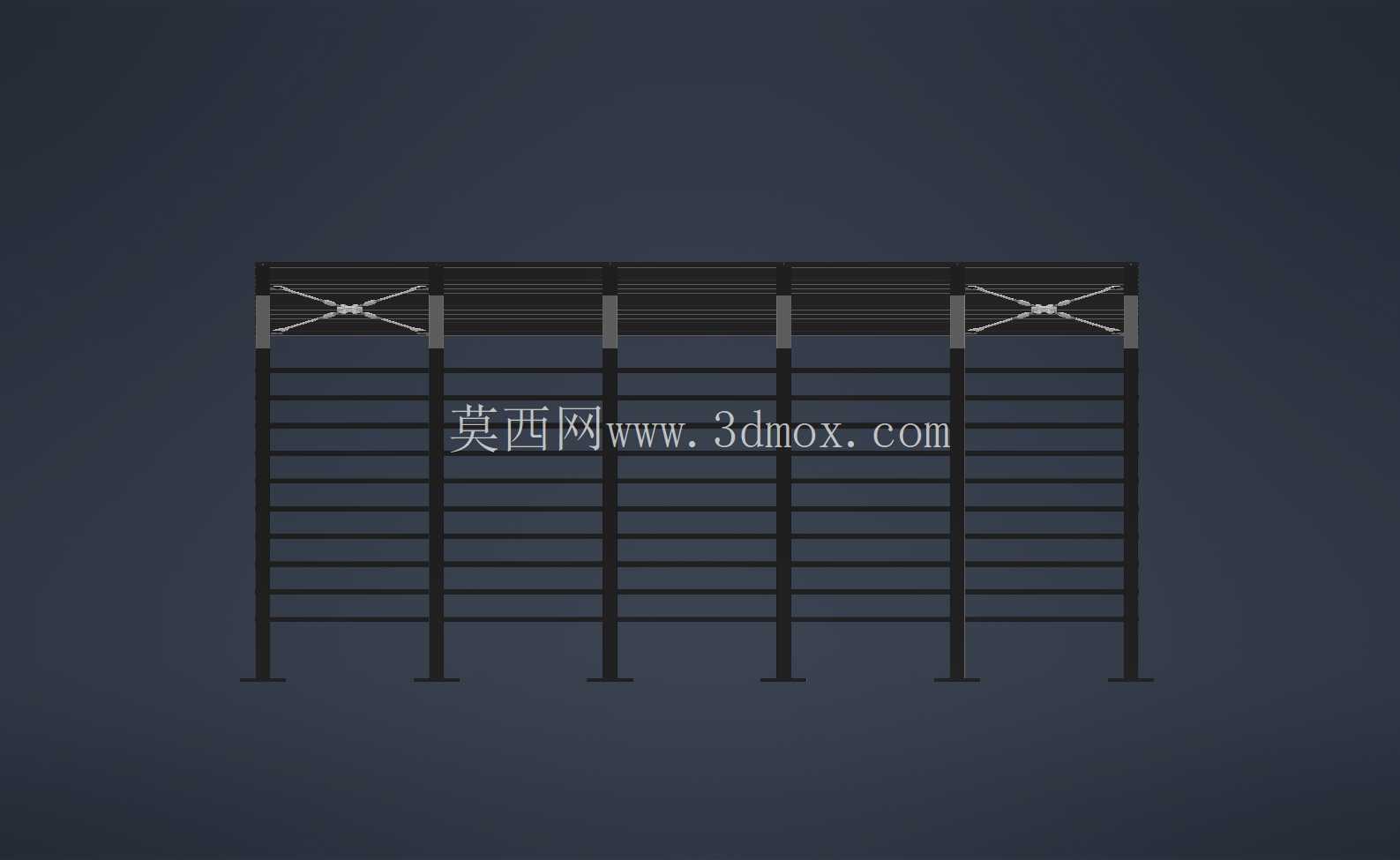

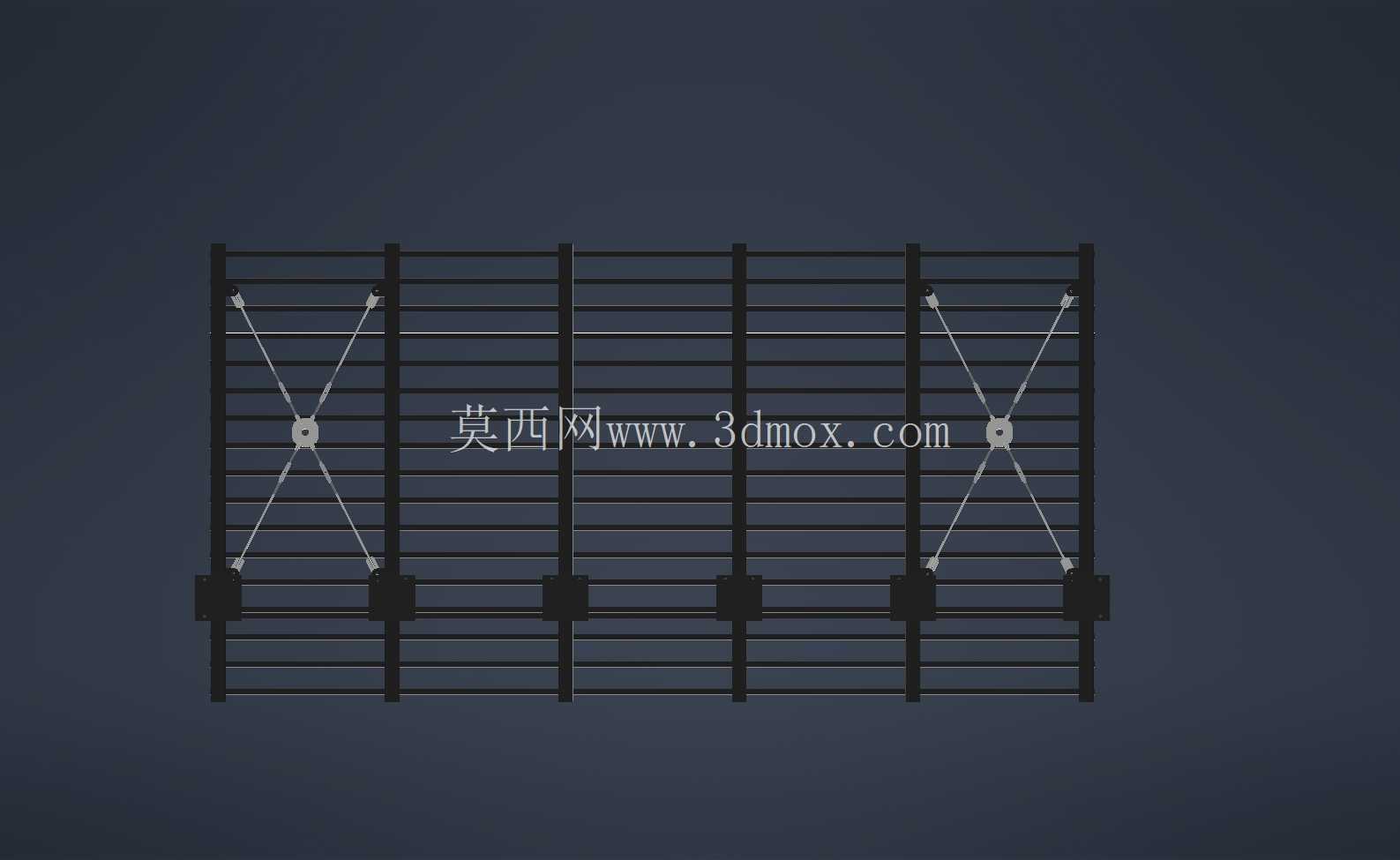

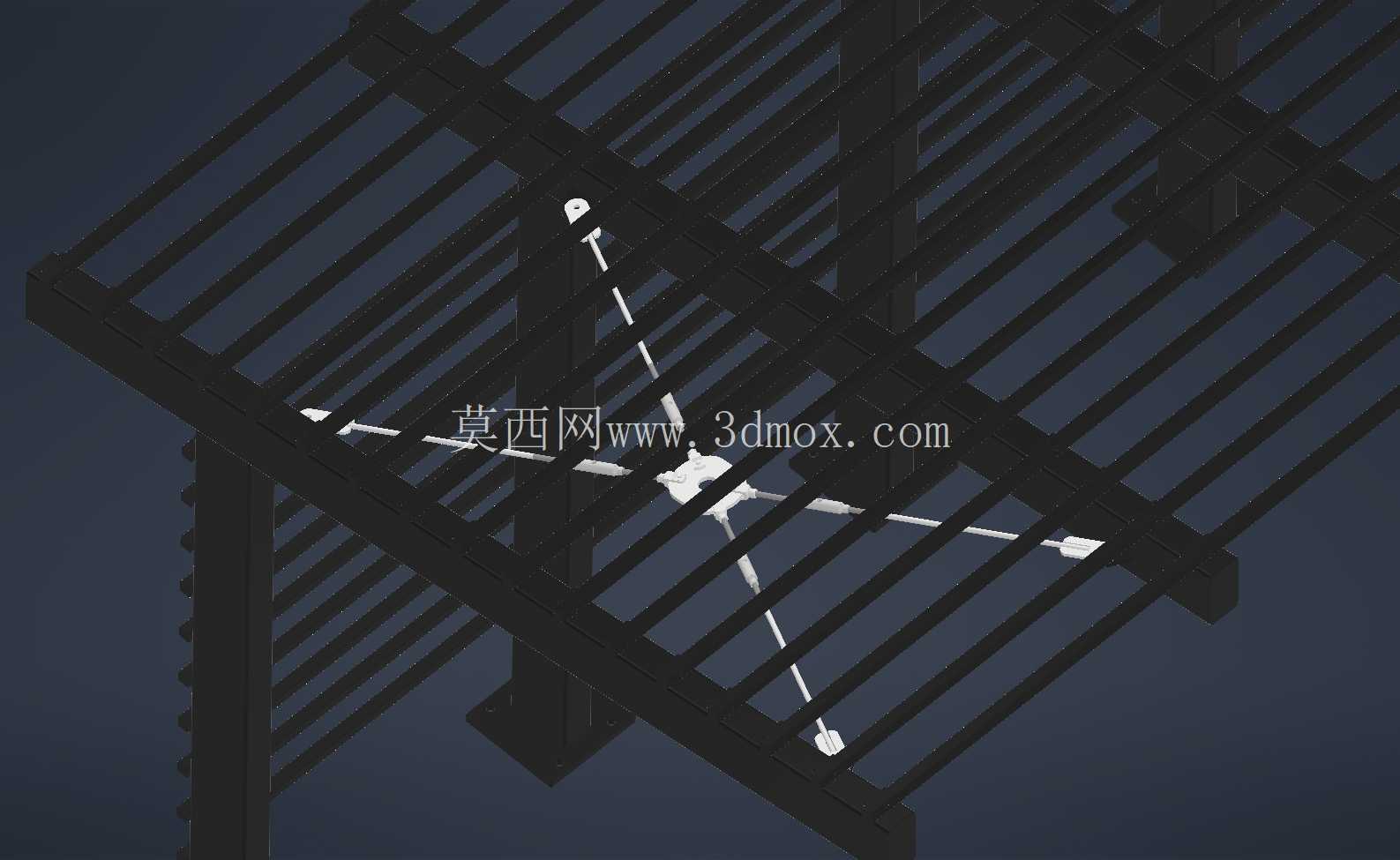

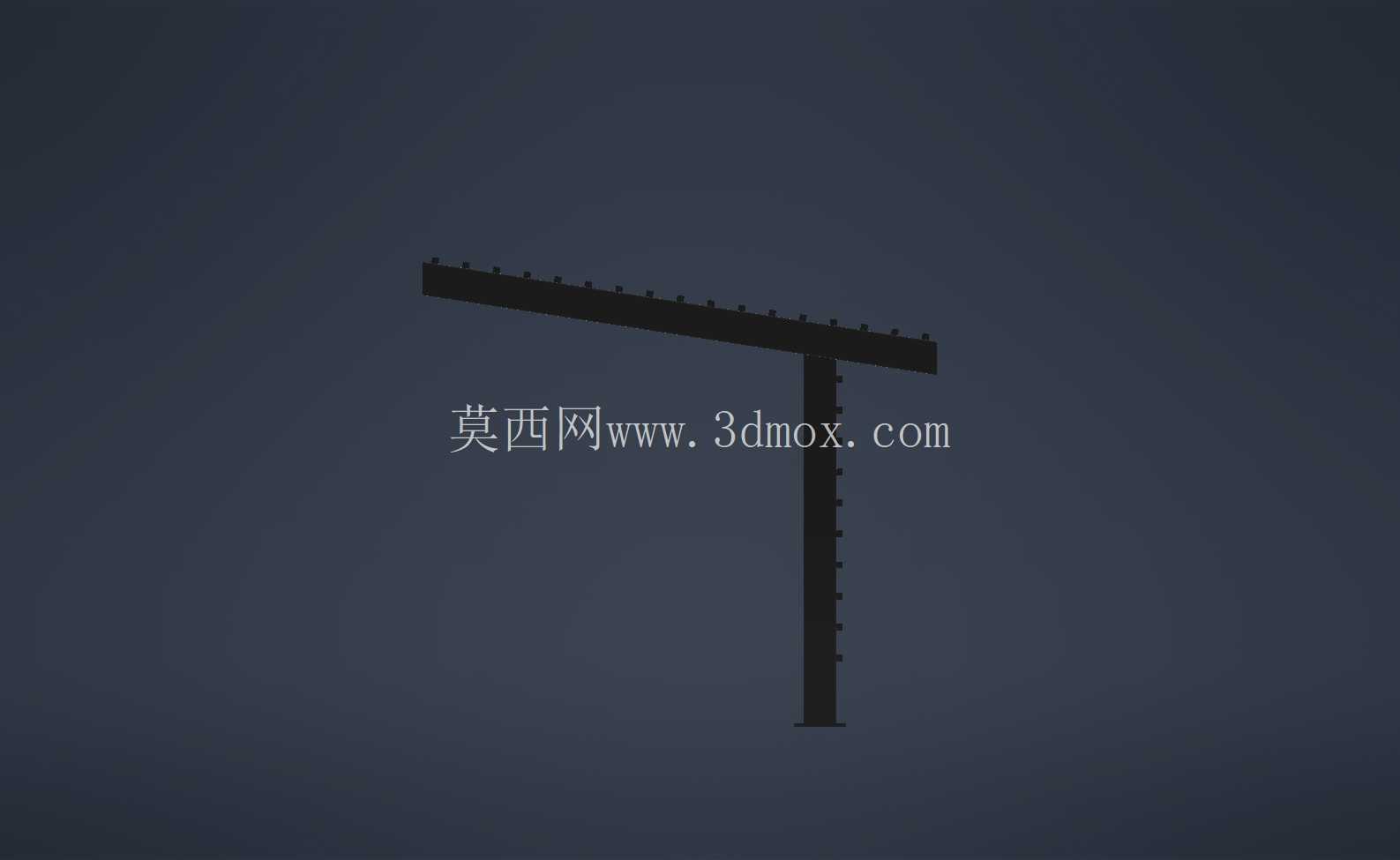

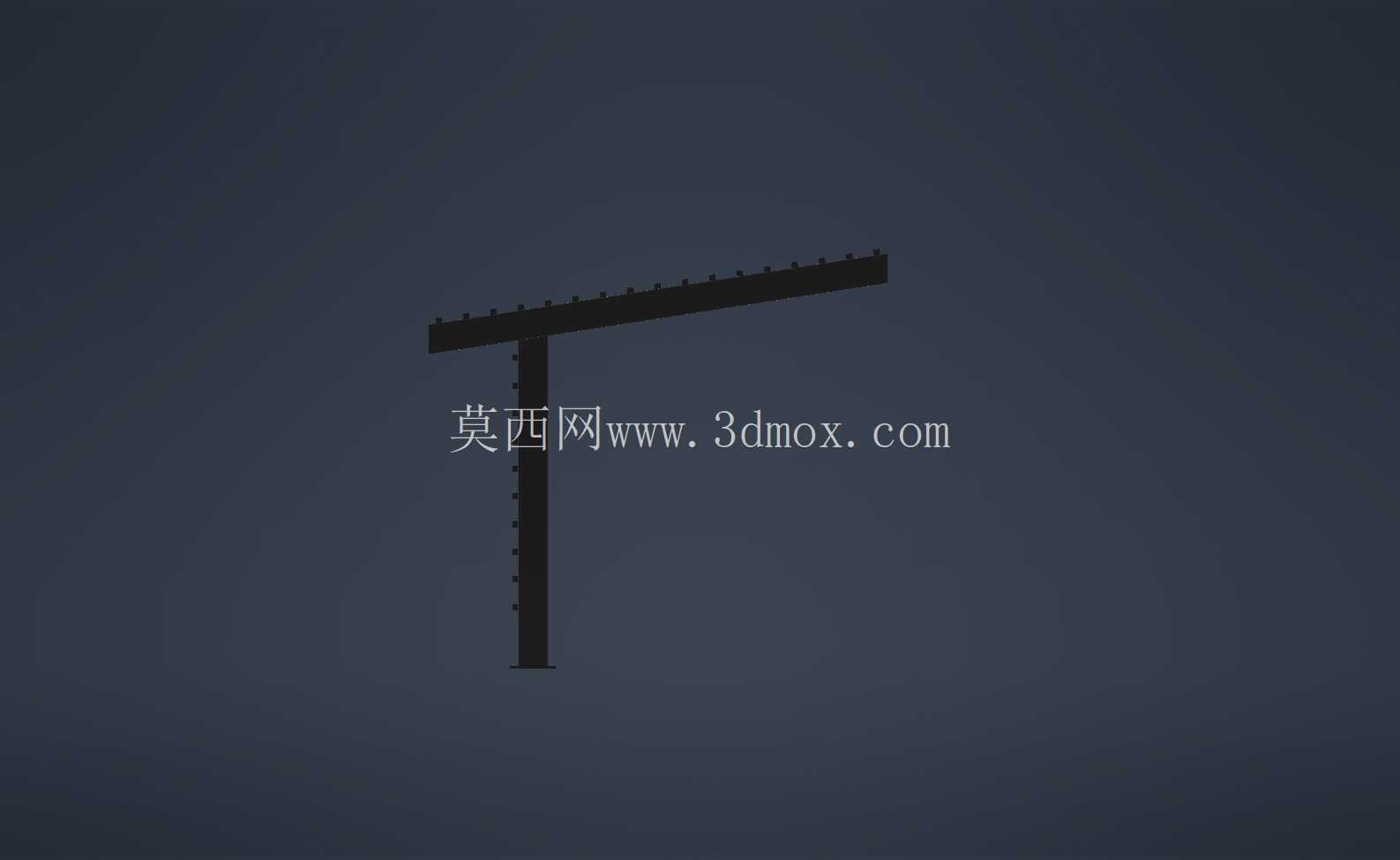

　　斜向支撑构件是整个结构的抗侧力核心，布置在主梁与竖向立柱的连接节点位置，采用交叉斜撑的形式抵消水平方向的风荷载以及可能的地震作用，斜撑两端都设计了可调节的连接端头，现场安装时可以根据实际立柱的安装偏差微调长度，降低现场施工的对位难度，不需要额外做焊接补强，全部采用螺栓连接就能完成装配，后期如果需要改造或者拆除，构件还能重复利用，减少材料浪费。竖向立柱的底部设计了法兰连接盘，安装时需要和下部的混凝土基础预埋钢板对齐，通过膨胀螺栓或者化学锚栓固定，法兰盘上预留了长条形的调节孔，可以抵消基础施工时的位置偏差，保证立柱的垂直度控制在规范允许的范围内。

　　从安装边界来看，这套结构的单跨跨度可以根据实际需求调整，常规应用场景下主梁跨度控制在4到8米区间时，不需要额外增加中间立柱，能保证下方空间的完整性，不会因为立柱过多影响通行或者设备摆放；次梁的间距通常控制在0.8到1.2米，匹配市面上常规的覆盖板材尺寸，不需要额外裁切板材就能直接铺设，减少现场加工的工作量。在构件选型上，主承载梁采用矩形钢管截面，相比同规格的H型钢，矩形管的抗扭性能更好，适合户外存在不定向风载的使用场景，次梁采用更小规格的矩形管或者C型钢，在满足承载要求的前提下尽可能降低结构自重，减少下部基础的承载负荷。

　　所有钢构件在出厂前都做了抛丸除锈处理，表面喷涂防锈底漆和面漆，能适应户外多雨、潮湿的使用环境，降低后期维护的频率，沿海高盐雾区域应用时，还可以更换为热镀锌的表面处理工艺，进一步提升构件的耐腐蚀性能。设计过程中已经提前预留了覆盖层的安装孔位，次梁上按照固定间距预设了自攻螺钉的固定点位，现场铺设板材时不需要重新划线钻孔，能大幅提升安装效率，同时也避免了现场钻孔破坏构件的防锈层。整个结构的受力计算已经考虑了常规地区的雪荷载、风荷载以及顶部检修荷载，正常使用情况下不会出现构件挠度过大或者失稳的问题，节点位置的连接件都做了加厚处理，避免长期荷载作用下出现连接失效。对于有排水需求的场景，主梁安装时可以按照千分之三到千分之五的坡度找坡，让顶部的雨水顺着坡度流向预设的排水天沟，不会出现顶部积水的问题，坡度可以通过立柱的高度差来实现，不需要额外做找坡层，进一步减轻结构自重。
