2000x4000规格卧式球磨机结构设计

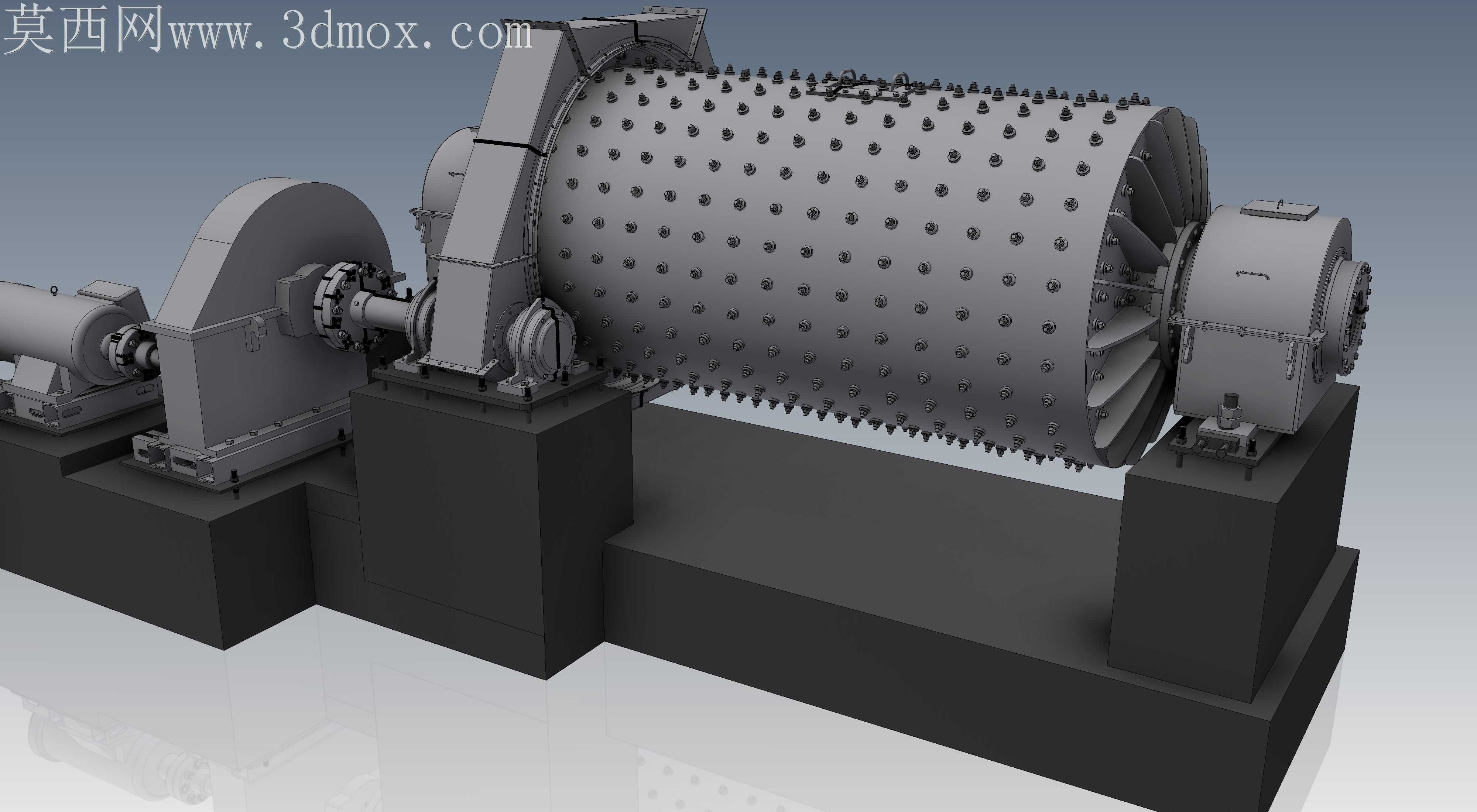

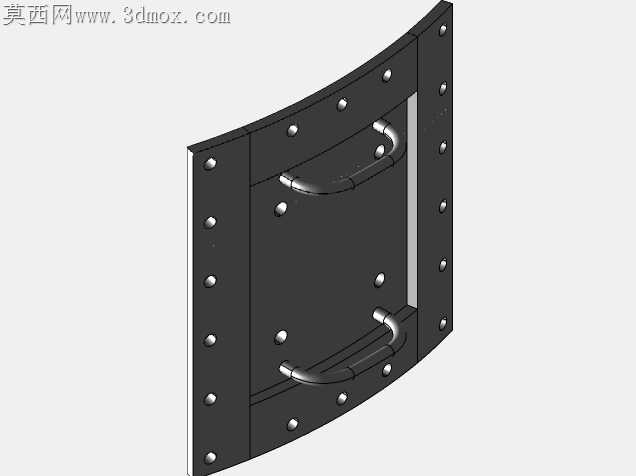

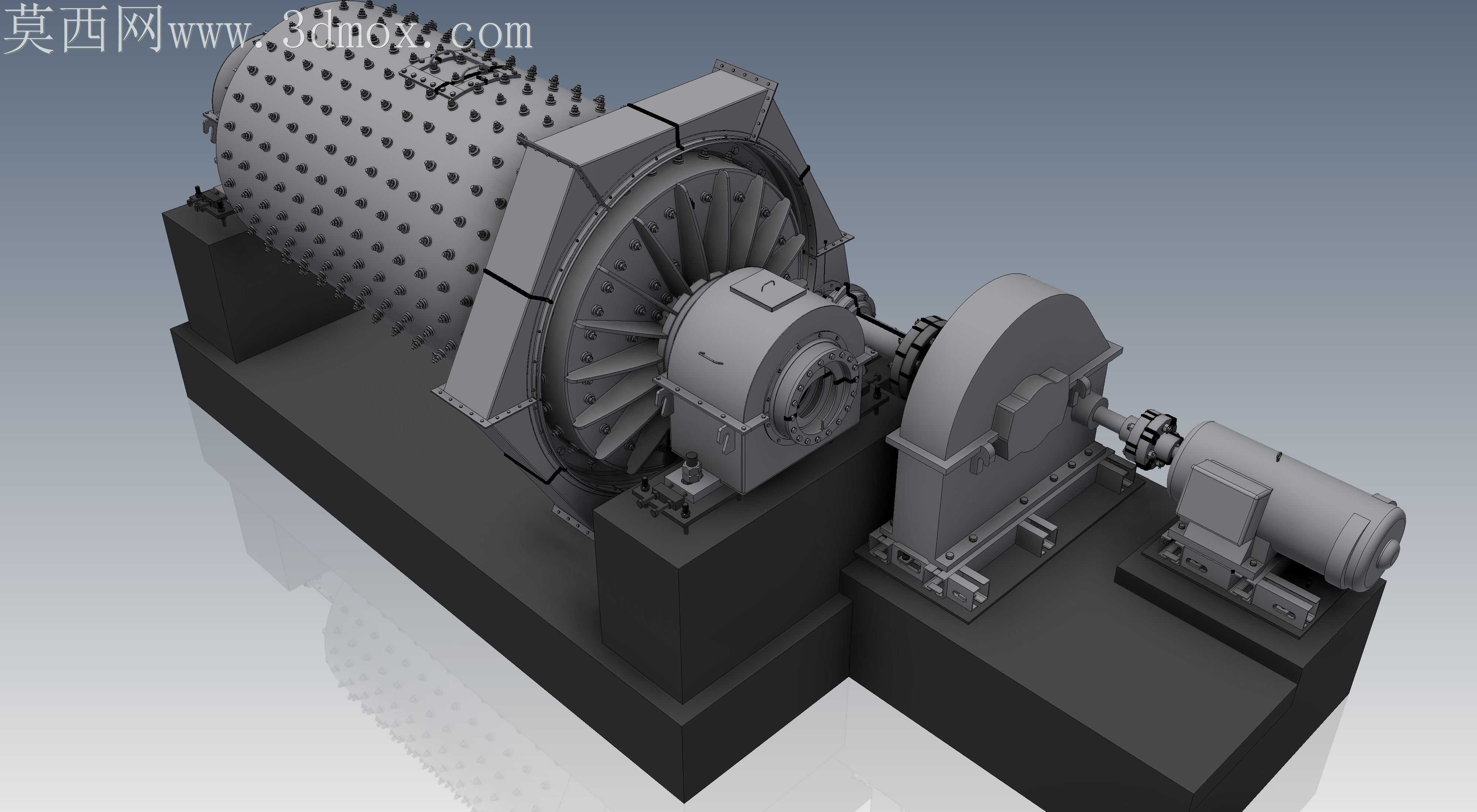

矿场现场运行的卧式球磨机最常出现的故障点，从来不是筒体衬板磨损，而是传动端与筒体法兰的同轴度偏差引发的轴承温升过快、齿轮偏磨问题，这套2000x4000规格的球磨机三维结构，在设计阶段就针对这类现场痛点做了针对性的结构调整。筒体表面密布的螺栓孔位排布，没有沿用常规等距阵列的偷懒做法，每一圈孔位都对应内部衬板的压合受力点，避开了筒体卷制时的焊缝应力集中区，加工时不用再二次划线避让焊缝，数控镗孔的走刀路径可以连续排布，减少换刀停顿带来的孔位同轴度误差。主轴承座的安装基面做了0.2mm的内凹止口设计，和底座的凸台完全嵌合，现场安装时不用反复打表调整轴承座的水平度，止口配合本身就能限制横向窜动，哪怕长期承受钢球砸落的冲击载荷，轴承座也不会出现偏移。传动侧的减速机与电机的安装底座做了一体化的铸造结构设计，没有拆分成分体式的拼接底座，避免了多块底座拼接时的平面度误差累积，联轴器的对中精度在装配时就能轻松控制在0.1mm以内，不用额外加装调整垫片补偿偏差。筒体端盖的大齿圈安装位，做了一圈环形的定位凸台，齿圈吊装就位时可以直接卡在凸台上，不用人工反复撬动调整齿圈的径向跳动，连接螺栓的穿装阻力更小，预紧力也能更均匀地分布在整个连接面上。慢驱装置的连接位预留了足够的检修空间，现场更换传动小齿轮时，不用拆掉整个端盖的护罩，拆开侧方的检修盖板就能完成齿轮啮合间隙的调整，日常维护的工作量能降低近四成。底座的地脚螺栓孔做了长圆孔设计，适配不同矿场的基础预埋螺栓位置偏差，不用在现场重新扩孔破坏基础结构，灌浆层的厚度也预留了足够的调整余量，哪怕基础沉降出现轻微的高度差，也能通过垫铁调整找正，不会影响整套设备的运行精度。筒体内部的衬板压条卡槽做了斜度设计，衬板磨损后更换时，不用用气割割掉卡死的压条，顺着斜度就能敲出旧衬板，新衬板的推入也更顺畅，大幅缩短停机检修的时间。
