工业用卧式旋转干燥筒体设备结构设计

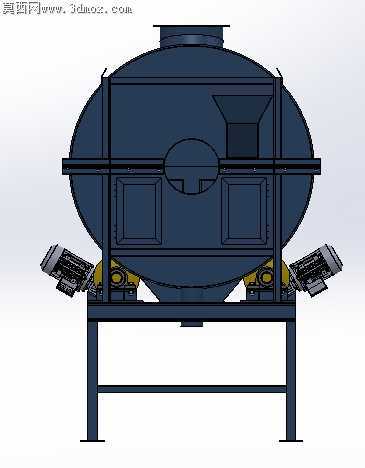

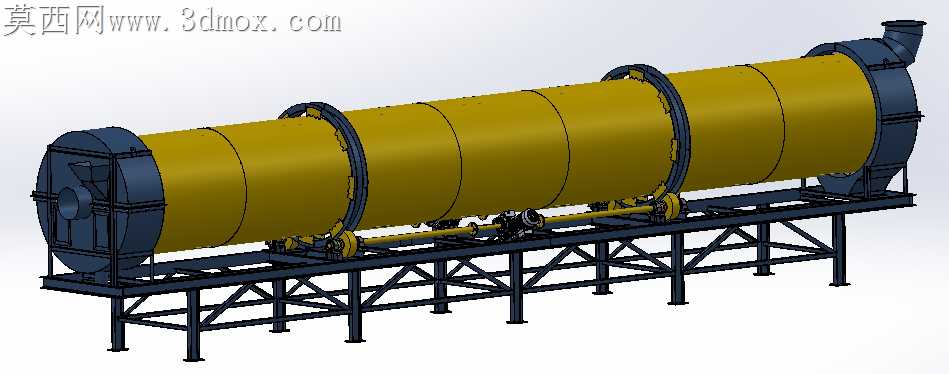

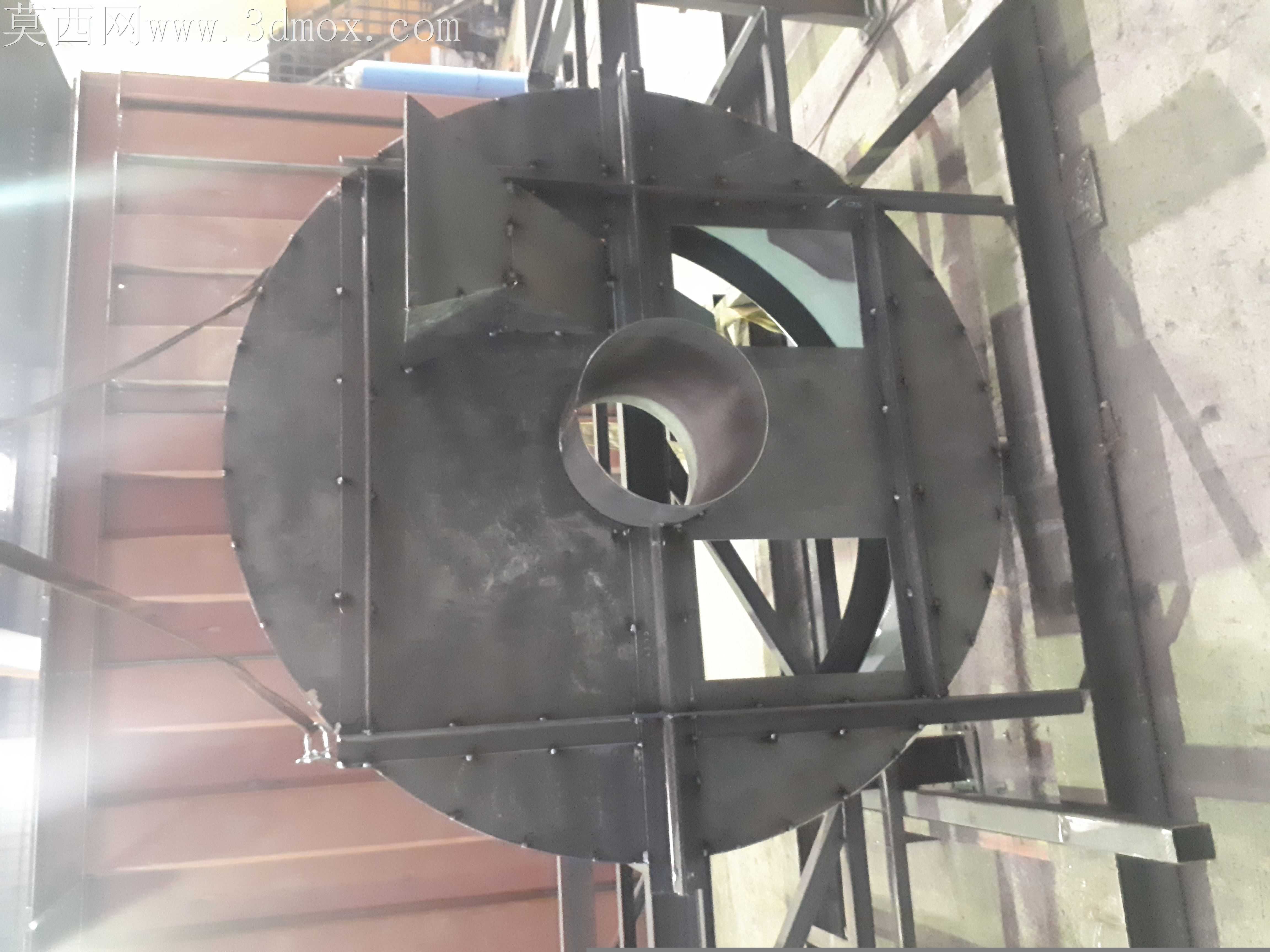

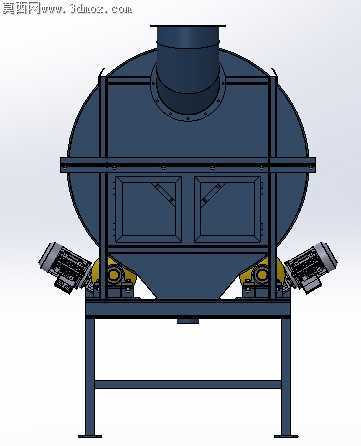

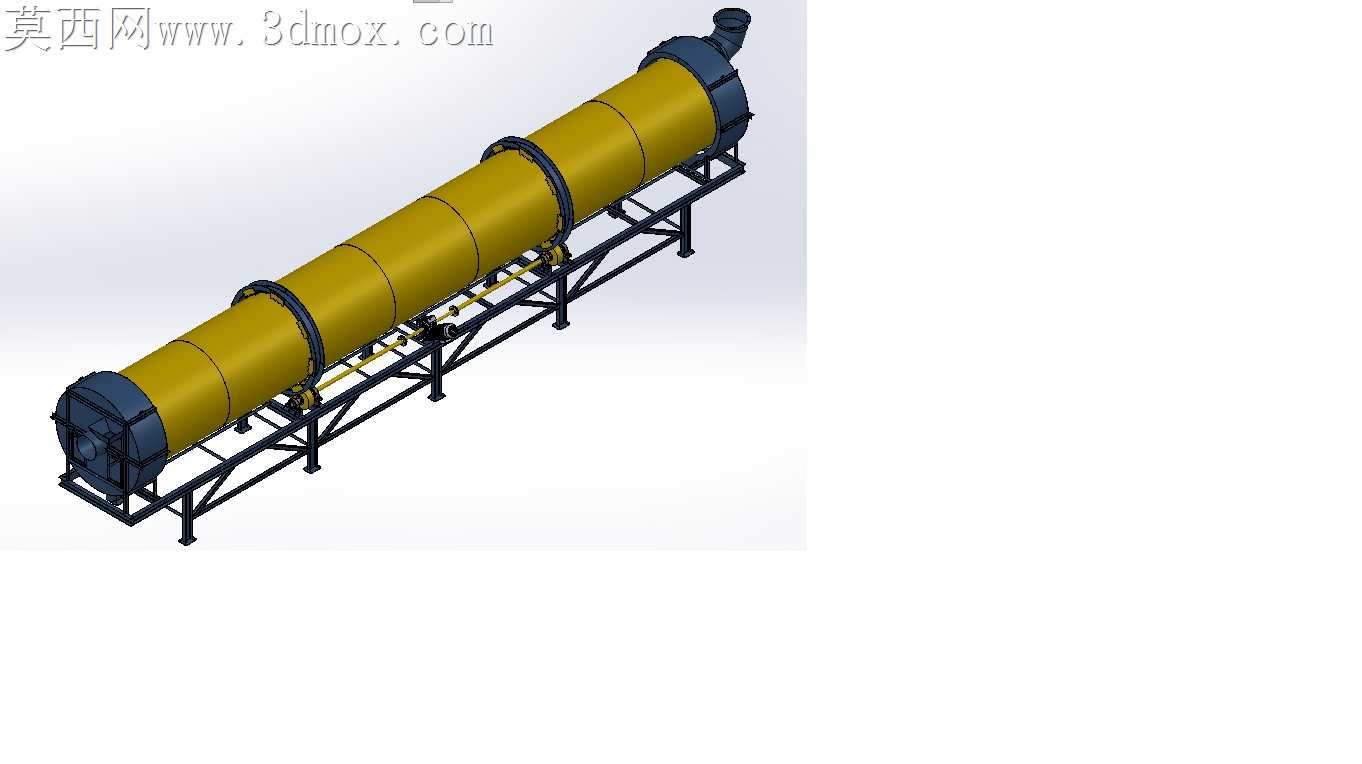

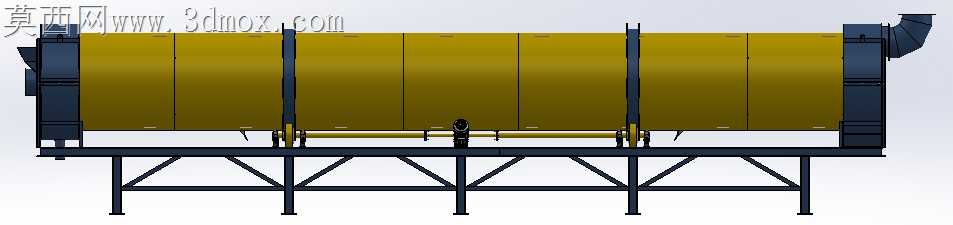

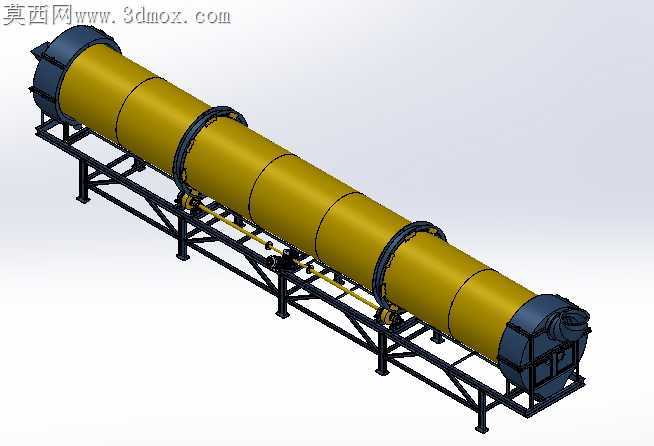

矿料烘干现场常遇到筒体窜动、支撑失稳的问题，这款旋转干燥设备的结构设计，从加工适配角度做了多处针对性调整。筒体段采用分节拼接的法兰连接结构，每段筒体的端面法兰在加工时预留了0.2mm的止口配合公差，避免现场拼焊时出现同轴度偏差，单段筒体的卷制圆度公差控制在1mm以内，防止运转时筒壁剐蹭两端密封结构。支撑机架采用型钢焊接的三角桁架结构，每处支撑腿的底部都预留了地脚螺栓调节余量，应对安装地面的不平整，机架与筒体托轮的连接座采用螺栓可调式设计，托轮表面做了淬火硬化处理，硬度达到HRC45-50，长期承载筒体转动也不会出现过度磨损。筒体中部的传动组件采用齿轮啮合传动，齿轮与筒体的连接座设计了可拆卸的定位销结构，后期检修更换齿轮时不需要拆解整段筒体，传动侧的轴承座采用剖分式结构，加注润滑脂时不用拆卸传动连接件，日常维护的操作空间留足了150mm的操作间隙。两端的进出料端罩采用倾斜导料结构，端罩与筒体的密封面采用迷宫式密封设计，避免烘干过程中粉尘外溢，端罩的排风接口做了变径过渡处理，对接排风管道时不会出现气流紊流导致的积料问题。筒体内部的扬料板采用螺栓固定的可更换结构，扬料板的弯折角度根据矿料的安息角做了调整，保证筒体转动时矿料能均匀撒落，与热气流充分接触，避免出现料幕不均导致的烘干死角。机架的焊接位置都做了去应力处理，防止长期承载交变载荷出现焊接变形，每处型钢的拼接处都加了加强筋板，对应托轮受力的位置额外做了局部加厚，避免长期受压出现机架下挠。筒体表面的防腐涂层采用耐高温的醇酸漆，涂层厚度控制在80μm，应对烘干作业时的筒体表面温度，不会出现涂层起皮脱落的问题。
