碳酸钙储运用锥底支腿式筒仓结构设计

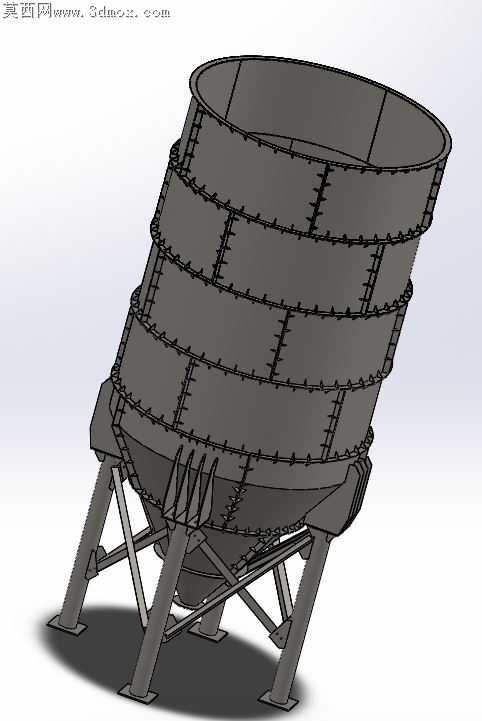

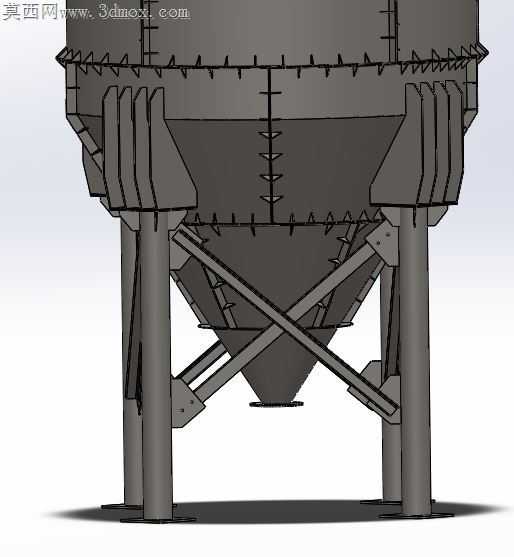

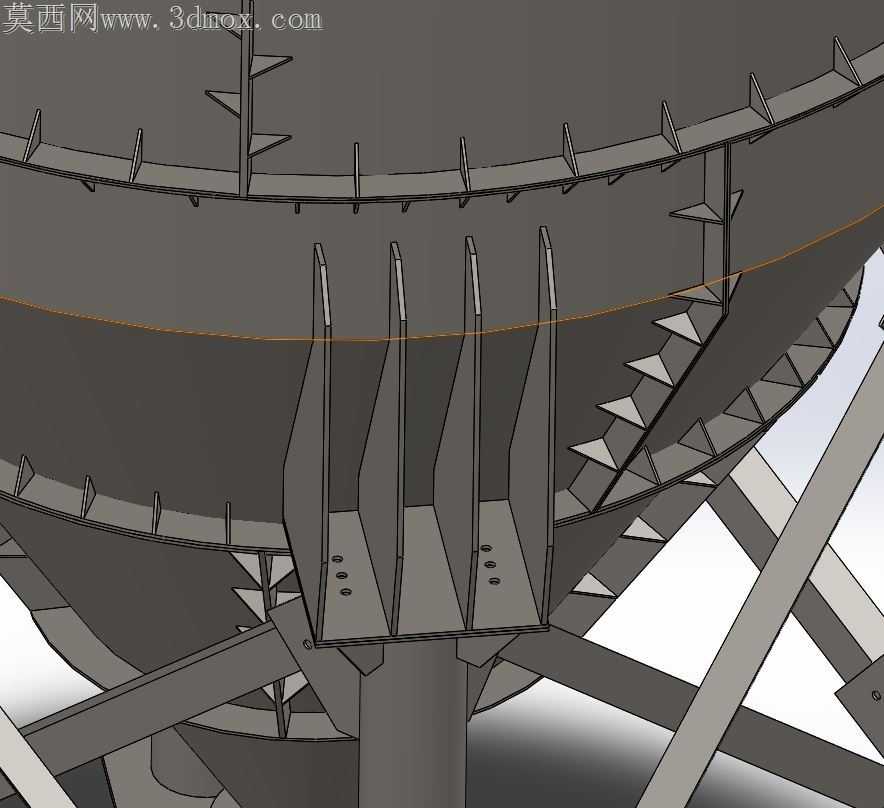

碳酸钙粉体存储现场最常遇到的堵料、仓壁结拱、支腿失稳问题，在这套筒仓的结构细节里都能找到对应的落地处理方案。仓壁采用多段环向拼接的卷板结构，每段仓壁的环向接缝处都设置了外翻式加强肋，既规避了内焊缝凸起导致的粉体挂壁残留，也让现场焊接作业时焊工无需进入仓内操作，大幅降低密闭空间作业的安全风险，拼接段的错边量预留了3mm的现场配磨公差，抵消卷板加工时的弧度回弹误差，避免环向接缝处出现台阶卡料。锥斗段与直筒段的连接位置没有采用常规的直连角焊结构，额外增设了一圈环形过渡托圈，托圈下侧均匀分布的三角筋板直接对应下方支腿的受力轴线，仓内满料时近百吨的粉体载荷不会直接拉扯锥斗与直筒的连接焊缝，载荷顺着筋板直接传导到支腿上，避免长期满载工况下焊缝疲劳开裂。支腿采用斜撑式空间桁架结构，相邻支腿之间的交叉斜撑没有选等边角钢满焊固定，而是在斜撑两端预留了长圆孔连接位，现场安装时可以根据基础预埋件的实际偏差调整支腿垂直度，不用强行撬动构件导致装配内应力残留，斜撑与支腿的连接点避开了支腿的主材拼接位置，防止应力集中在焊缝缺陷处引发支腿变形。仓壁外侧的竖向加劲肋沿圆周等距分布，加劲肋的间距刚好匹配常规卷板的幅宽，下料时不用额外裁切板材减少废料，加劲肋与仓壁的焊接采用断续角焊，每段焊缝长度150mm间隔200mm，既保证仓壁的抗外压失稳能力，也避免连续焊接导致仓壁受热变形出现局部凹陷，那些凹陷位置恰恰是粉体结拱堵料的高发点。锥斗内壁的倾斜角度设置为62度，刚好大于碳酸钙粉体的自然安息角，粉体靠自重就能顺畅滑落，锥斗出口位置的加厚法兰圈直接匹配后续给料设备的连接尺寸，不用现场额外改制转接法兰。整套结构没有多余的装饰性构件，每一处焊缝、每一块筋板的设置都对应现场实际运行中暴露过的故障点，从加工阶段就规避了后期运维的诸多麻烦。
