微型红点手枪瞄准器结构设计

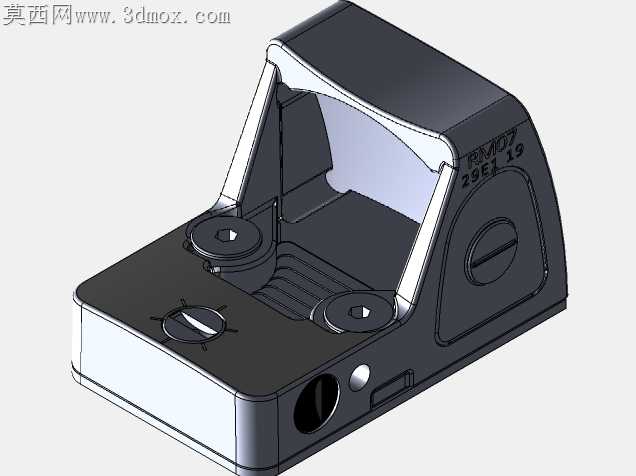

手枪配套微型红点瞄准器的结构设计，最先要解决的就是后坐力冲击下的光轴偏移问题，手枪击发时瞬间的高频振动会直接传导到瞄具底座，常规的刚性连接结构在千次击发后就会出现分划板偏移，直接影响射击精度。这款瞄具的底座采用了嵌入式定位凸台设计，和手枪套筒顶部的安装槽做了过盈0.02mm的公差配合，两个安装孔位的同轴度控制在0.01mm以内，避免锁紧螺丝时产生侧向应力拉扯镜身。

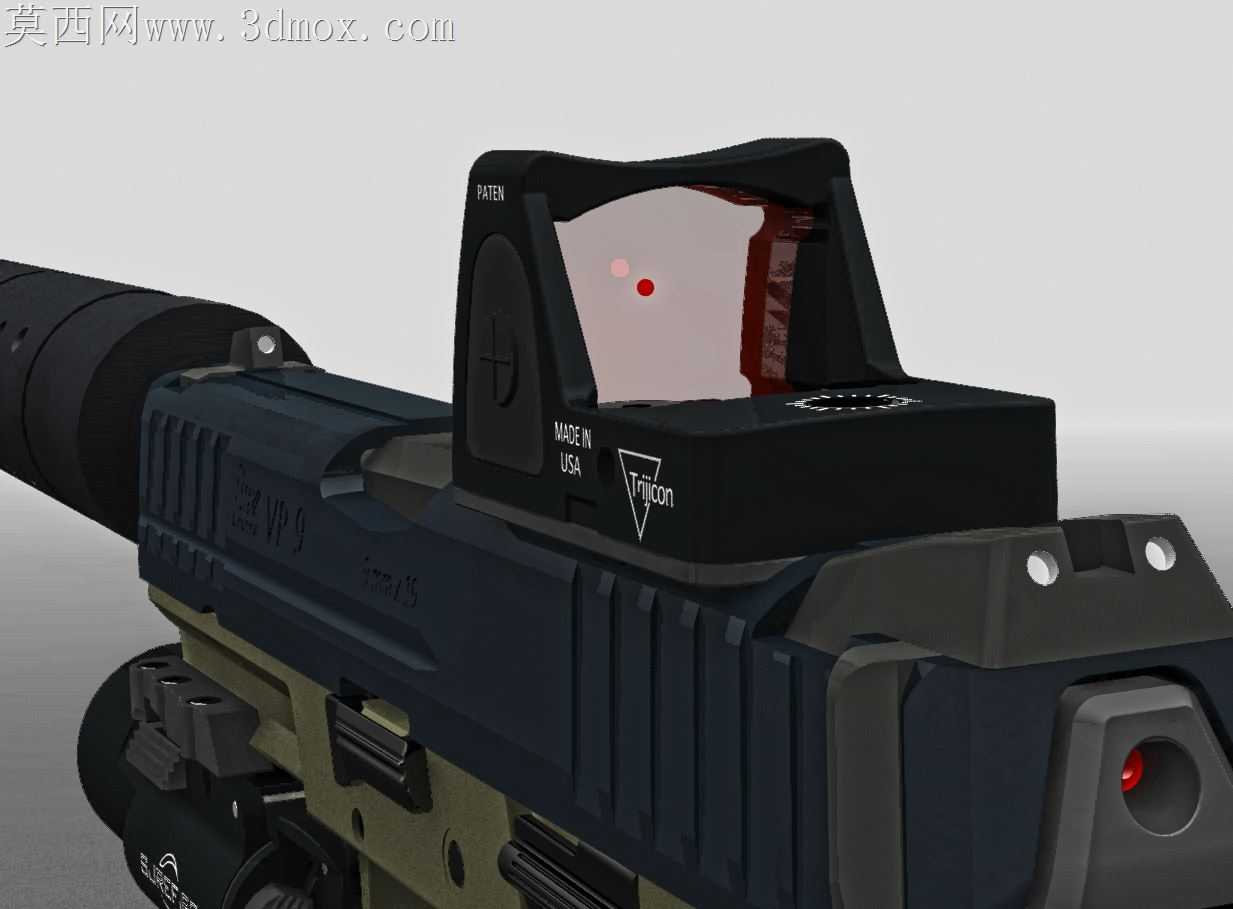

镜身外壳选用的是增强尼龙加玻纤的材质，既控制了整体重量不超过40g，避免增加手枪前部配重导致枪口上跳幅度变大，又能承受12号霰弹级别的后坐冲击，不会出现壳体开裂的问题。视窗部分的反射镜片做了2度的倾角设计，既避免了环境光在镜片内侧形成杂光重影，又能让LED发光源的红色分划正好反射到射手瞳孔位置，不需要刻意找瞳距，抬枪就能快速捕捉瞄准点。

侧面的亮度调节旋钮做了齿状防滑纹理，旋钮的档位阻尼设置在15N·cm，戴战术手套操作时不会打滑误触，每个档位的亮度差控制在15%，从正午强光下的户外到昏暗的室内环境，都能找到不刺眼又清晰的分划亮度。电池仓设计在瞄具顶部，不需要拆卸瞄具就能更换纽扣电池，仓盖做了橡胶密封圈，IPX7级的防水能力可以应对雨天涉水的使用场景，不会因为进水导致电路短路。

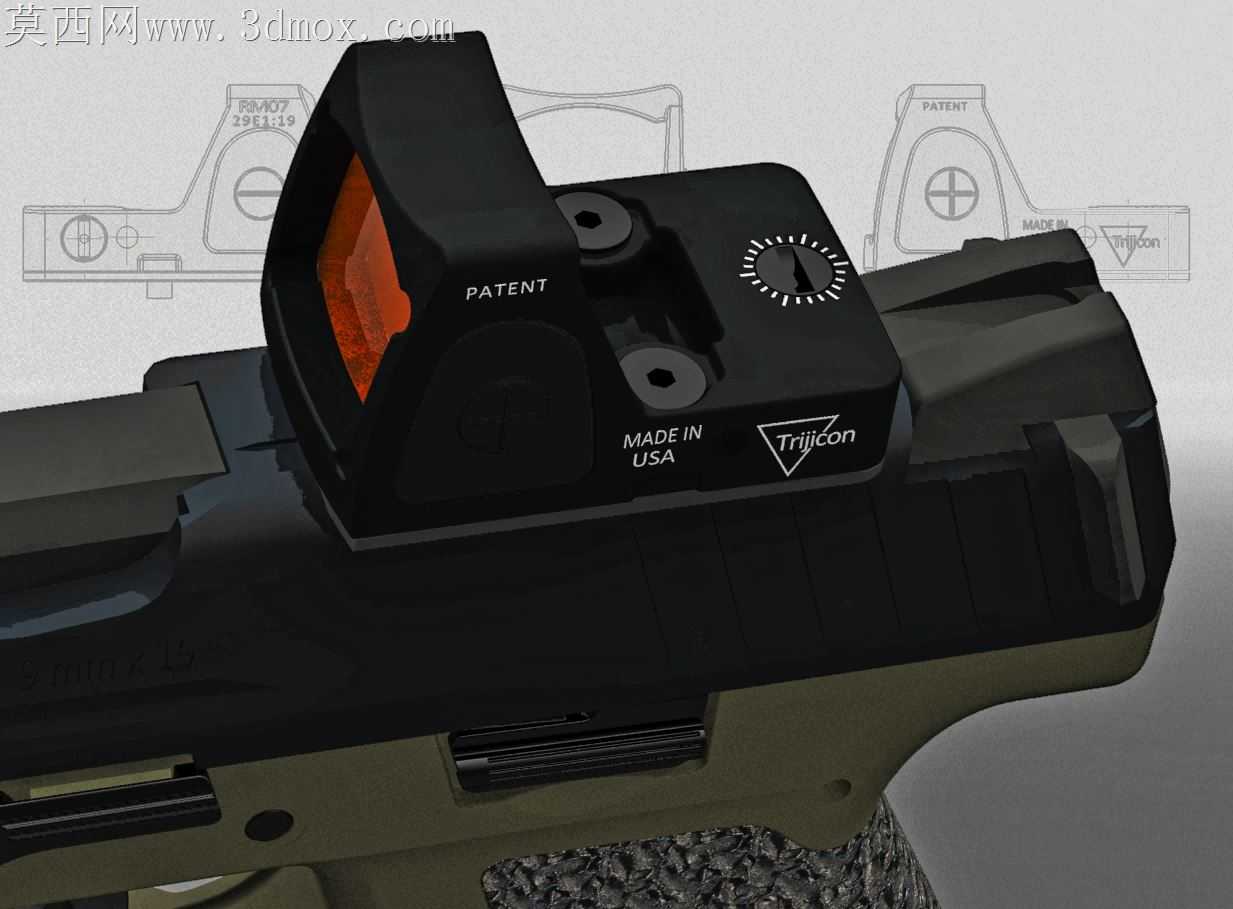

镜片内侧的分划板采用了蚀刻工艺，不是印刷的涂层，长期使用不会因为摩擦或者清洁剂腐蚀出现分划脱落的问题，红色发光源的供电线路做了减震泡棉包裹，避免后坐力导致线路脱焊。镜身底部的安装接口兼容通用的皮卡汀尼导轨，不需要额外的转接板就能直接装在多数自动手枪的套筒上，锁紧螺丝采用了内六角设计，比十字螺丝的锁紧力更大，反复拆装也不会滑牙。

视窗周围的遮光罩做了斜切处理，不会在强光下形成阴影遮挡射手视野，外壳表面做了哑光磨砂处理，不会反光暴露射手位置。整个瞄具的内部结构没有多余的传动部件，LED光源直接对准反射镜片，减少了光路损耗，一颗CR2032纽扣电池就能支持连续上千小时的使用，不需要频繁更换电池影响勤务性。结构上特意把重量集中在靠近安装底座的位置，降低瞄具的重心，减少手枪击发时瞄具自身的晃动幅度，让分划在视野里更稳定，快速指向目标的时候不会因为重心偏移导致瞄具跟着晃。
