USB接口自动化组装生产设备三维设计

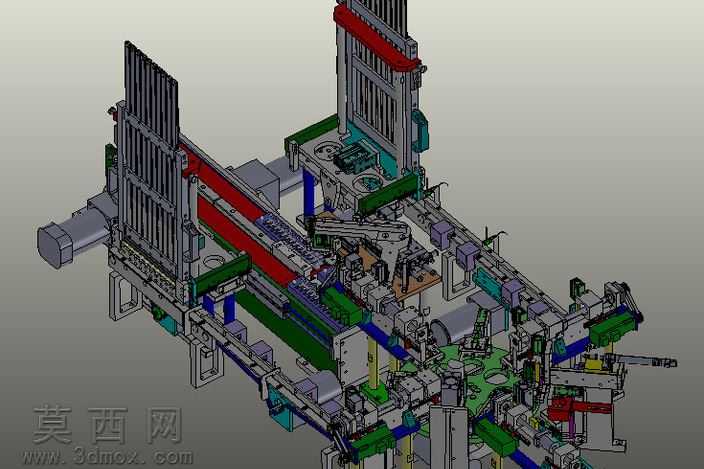

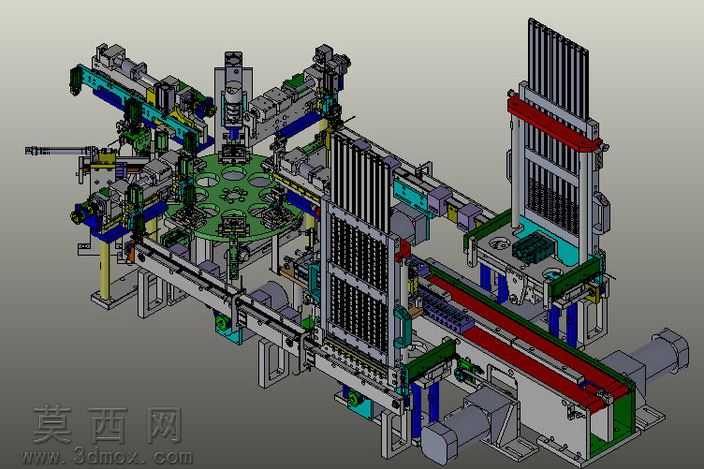

本套USB组装设备采用三维参数化建模完成整体方案设计，建模过程中严格遵循非标自动化设备的设计规范，对每一处机械结构都做了干涉校验与运动仿真验证，确保设备各工位动作衔接顺畅无卡滞。模型整体采用模块化设计思路，将上料机构、输送线体、多工位组装模组、定位夹具、检测工位等功能单元独立拆分建模，既方便后续加工出图时的零件拆分，也便于后期根据生产需求做工位拓展调整。材质渲染阶段，针对不同零部件做了区分处理：铝型材机架采用哑光银白金属质感，输送皮带采用哑光黑色橡胶材质，气缸、导轨等标准件采用镀铬亮面金属材质，气动管路采用半透明蓝色塑料材质，不同功能的护板、料仓分别采用绿色、红色工程塑料质感，通过材质区分让设备整体结构层次清晰，各功能模块一目了然。结构设计上，设备采用双轨同步输送结构，两侧设置立式料仓完成USB外壳与内芯的自动上料，中间转盘式多工位模组依次完成零件对位、压装、卡扣装配、外观检测等工序，每个工位都设置了高精度定位夹具与到位检测传感器，保证组装精度满足USB产品的尺寸公差要求。设计过程中充分考虑了设备的维护便利性，所有易损件、标准件都采用市面通用规格，各模组之间采用快拆式连接结构，无需复杂拆解即可完成易损件更换与日常维护。整体建模过程中对所有运动部件都做了行程限位模拟，避免实际生产中出现机构超程碰撞的问题，同时对设备的走线、气路布局也做了三维排布，将管路与线路隐藏在机架内部与拖链之中，既保证设备外观整洁，也避免管线外露造成的生产安全隐患。
