户外人行通道弧形顶遮阳雨棚结构

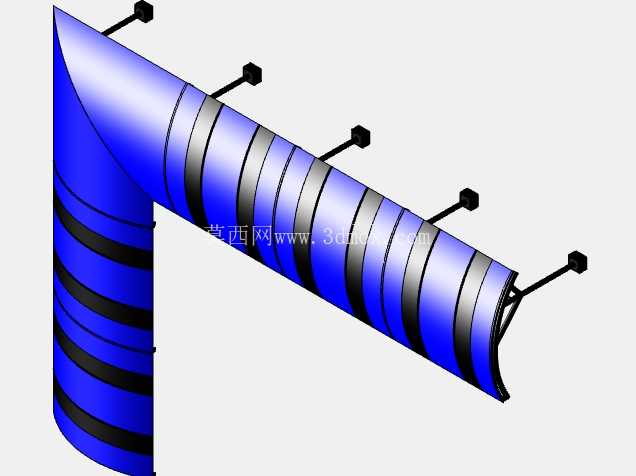

　　这款弧形顶人行遮阳雨棚，主要应用于城市步行道、公交站点、园区连廊、厂区人行通道等户外公共通行区域，核心作用是为通行人员遮挡直射阳光、突发降雨，同时兼顾区域导视与景观协调性，避免露天通行时人员直接暴露在恶劣天气下，也能在夏季高温时段降低通道区域的体感温度，在雨雪天气减少路面积水打湿衣物的情况。从结构设计逻辑来看，整体采用弧形拱顶的受力形式，相比平顶结构，弧形顶面能更顺畅地引导雨水向两侧排放，不会出现顶面长期积水增加结构荷载的问题，同时弧形造型的风阻系数更低，在沿海多风区域或者高层楼宇间的狭管效应区域，能有效降低强风对结构的横向冲击力，减少结构倾覆的风险。

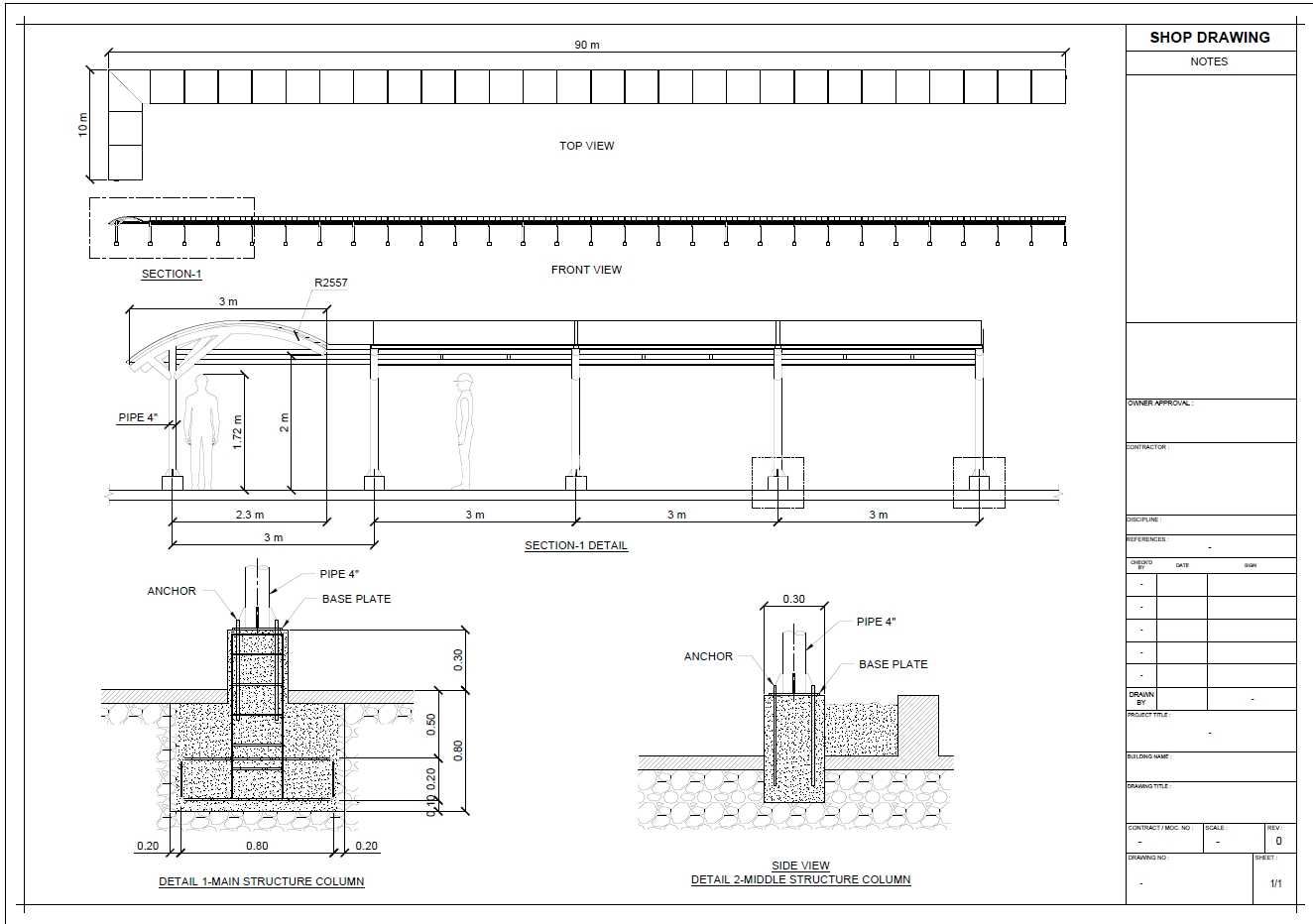

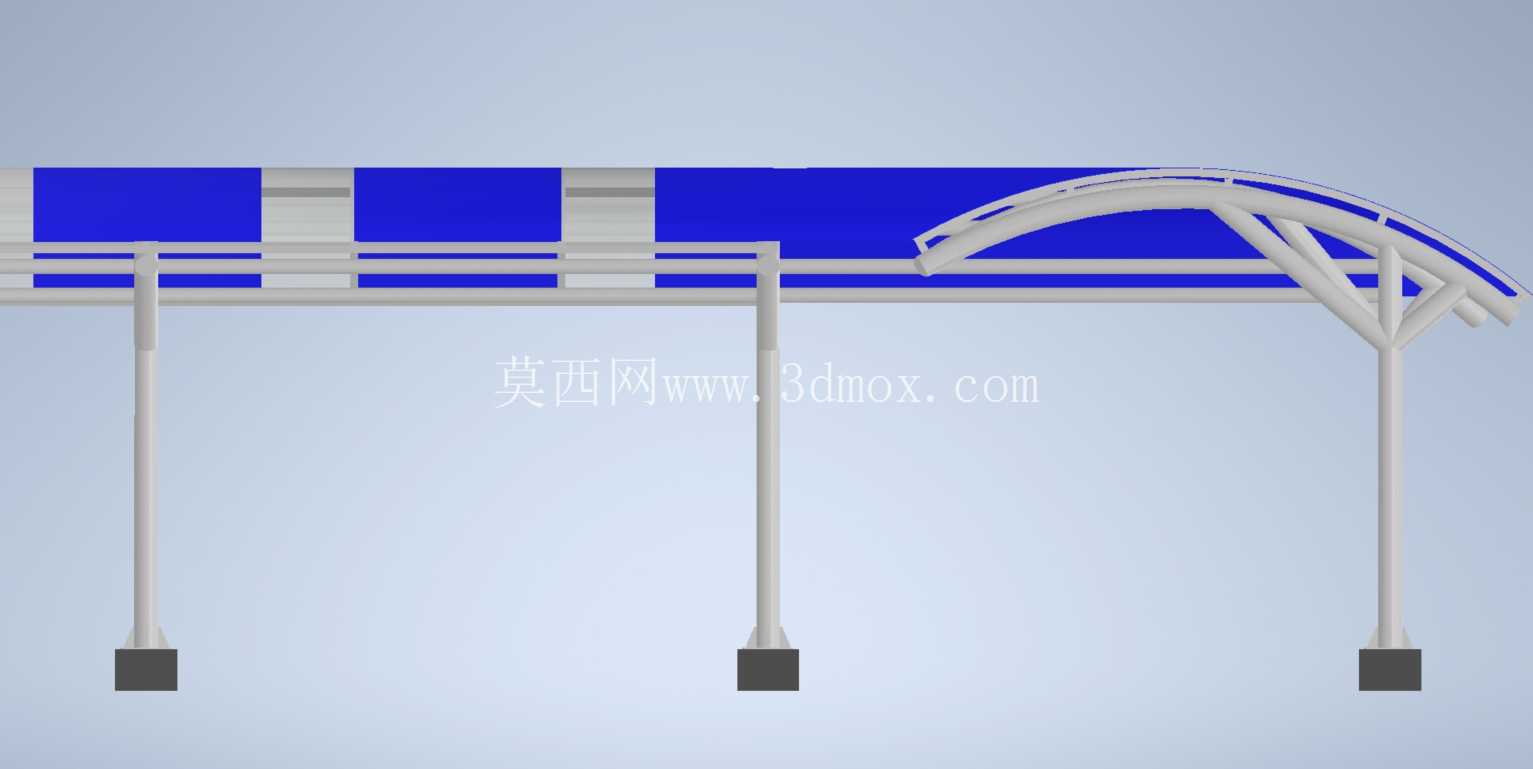

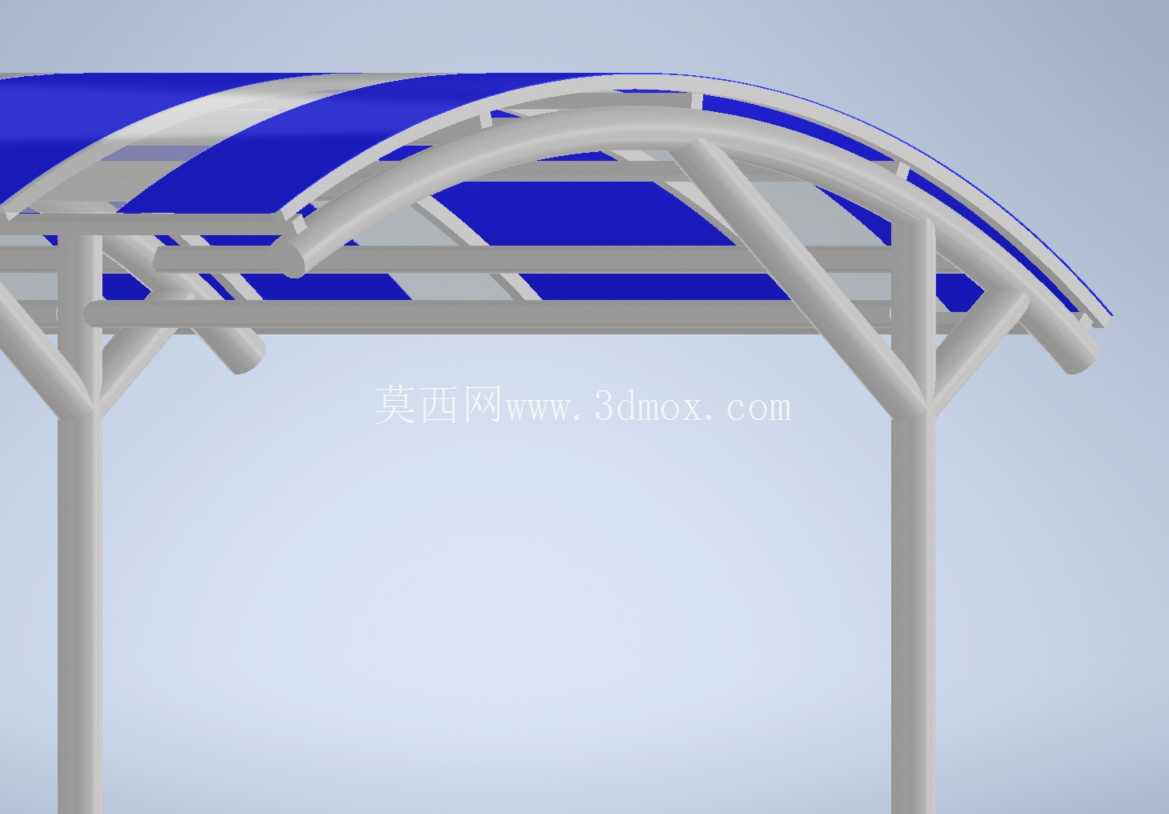

　　主体支撑框架采用型材焊接成型的结构，主立柱采用等截面矩形型材，垂直固定在地面硬化基础上，立柱与基础的连接采用预埋锚栓固定的方式，安装时需要保证立柱的垂直度偏差控制在千分之二以内，避免长期受力出现倾斜。顶部的弧形拱架采用多段弯制的型材拼接，相邻拱架之间设置横向连接杆件，形成稳定的空间桁架受力体系，拱架的弧度经过受力验算，在常规积雪荷载、风荷载组合工况下，杆件的最大应力不会超过材料的许用应力值，保证结构使用的安全性。

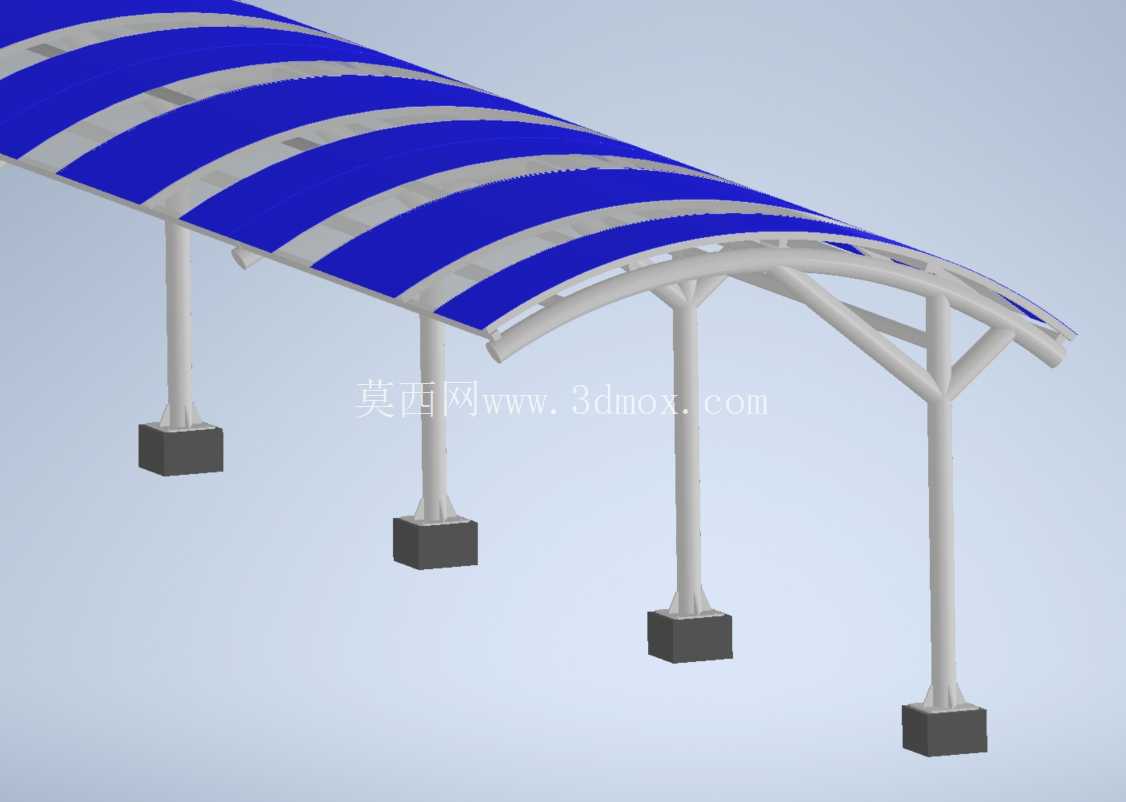

　　顶面覆盖的蓝白相间挡雨板材，采用嵌入式安装的方式固定在拱架的预留卡槽内，板材拼接处设置密封胶条，避免雨水从拼接缝隙渗漏，板材本身选用耐候性材质，长期暴露在紫外线照射下不会出现快速黄变、脆裂的问题，使用寿命能满足户外公共设施的使用要求。从安装边界来看，单组雨棚的跨度适配常规3-5米宽度的人行通道，立柱的安装位置需要避开地下管线布设区域，基础开挖深度要根据当地的冻土深度调整，保证基础在冻土层以下，避免冬季冻胀导致结构抬升变形。在实际选型应用中，可根据通道的实际长度进行多组单元拼接，拼接处设置专用的排水接槽，保证整段雨棚的排水连贯性，不会在拼接位置出现漏水点。

　　结构设计时充分考虑了后期维护的便利性，顶面挡雨板材如果出现局部破损，可单独拆卸更换单块板材，不需要整体拆除顶面结构，降低后期运维的成本。框架表面做了防腐喷涂处理，能适应户外高湿度、酸雨等腐蚀环境，减少长期使用后的锈蚀问题，延长整体结构的使用周期。在细节处理上，立柱的底部设置了装饰盖板，遮盖锚栓与基础的连接部位，既提升了整体的美观度，也能避免连接螺栓长期暴露在环境中出现锈蚀，方便后期检修时拆卸。顶部拱架的边缘做了圆弧收边处理，没有尖锐的突出棱角，避免人员通行时意外磕碰造成伤害，符合公共设施的安全设计要求。
