弧形轨道皮带偏斜纠偏输送装置

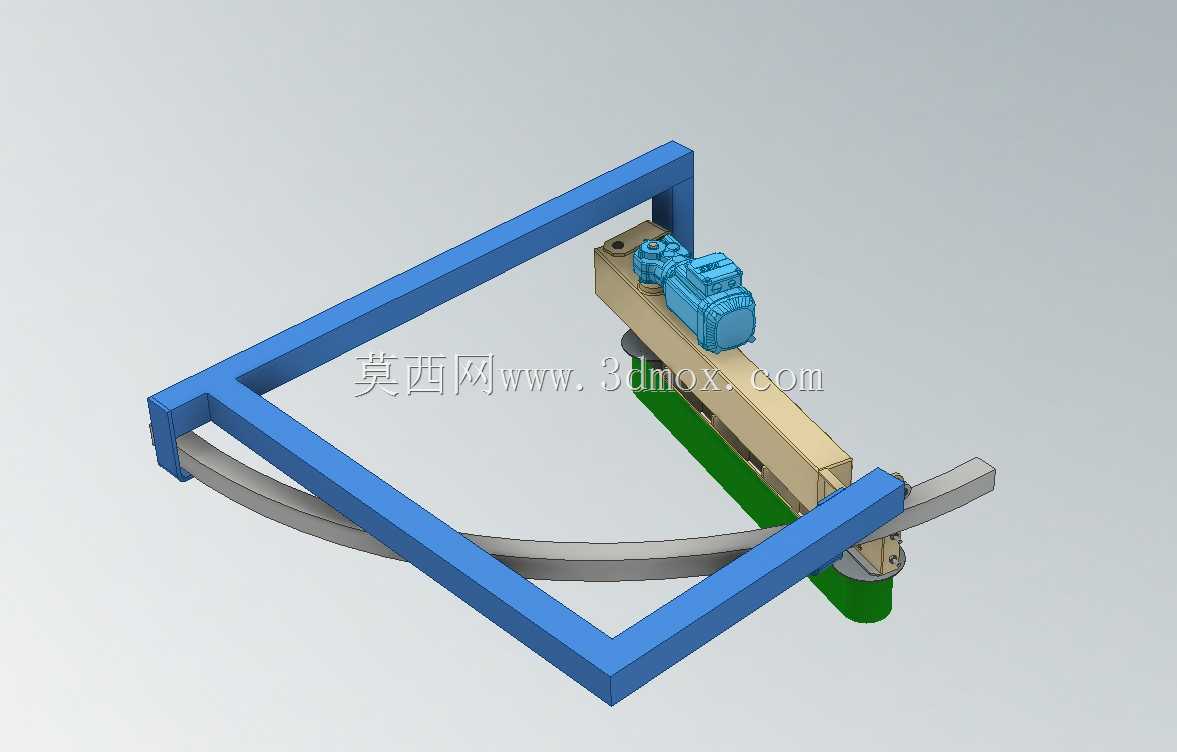

　　这套结构针对带式输送线在弧形转弯段、长距离跑偏工况下的纠偏需求展开设计，整体采用蓝色方管焊接成型的门式框架作为主体承载结构，框架跨接在弧形弯曲输送轨道的两侧，底部预留有和现场输送机架地脚螺栓连接的安装法兰面，框架的竖向立柱间距、横梁净空高度都按照常规带宽的转弯皮带机外围边界做了适配，安装时不需要对原有输送线的主架体做大面积切割改造，只需要在跑偏频发的弧段位置找准定位基准，将框架跨装在皮带机两侧的机架平台上即可完成固定，现场改造的适配性较强。

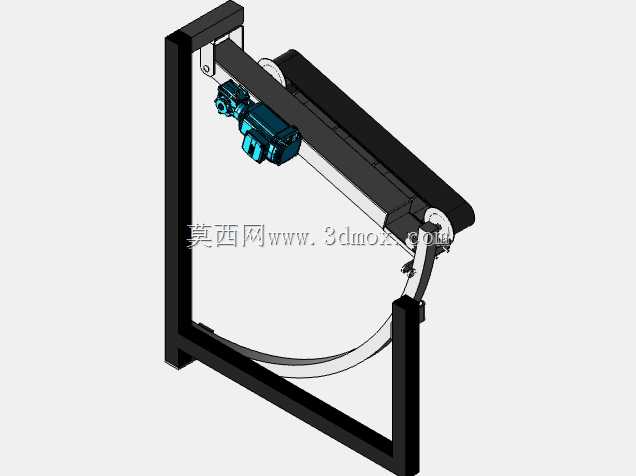

　　装置的核心执行部分布置在框架横梁下方，集成了驱动减速电机、线性滑移导轨座、可调托辊摆架以及绿色接触式压带轮组件，整套执行机构沿着弧形轨道的径向布置：当皮带在弧段运行过程中因为张力不均、物料偏载、滚筒粘料或者机架安装偏差出现横向跑偏时，摆架前端的压带轮会先接触皮带的跑偏侧边，将皮带的横向偏移量通过摆架的铰接转轴传递到线性滑移座，滑移座沿着导轨方向产生微量位移，带动后端的调心托辊组产生对应角度的偏转，利用托辊和皮带接触面之间的摩擦力横向分力，把跑偏的皮带推回居中运行位置。和传统固定式调心托辊相比，这套主动纠偏结构不需要人工反复调整托辊支座，在皮带持续运行过程中就能动态补偿偏移量，尤其适合快递分拣环线、矿山弧形输送廊道、车间周转料转弯输送线这类人员巡检间隔长、皮带跑偏概率高的场景。

　　设计过程中首先校核了弧形段皮带的运行轨迹曲率，框架的下横梁和弧形轨道之间预留了足够的安全间隙，避免皮带运行抖动时和钢结构框架发生剐蹭；驱动减速电机选用卧式安装的紧凑型减速单元，电机输出轴通过联轴器和滑移座的驱动丝杆相连，传动路径短，后期维护时只需要拆开联轴器护罩就能对丝杆、导轨加注润滑脂。摆架和滑移座之间的铰接点选用带防尘盖的深沟球轴承，能够适应输送现场多粉尘、多碎料的工作环境，压带轮的外圆包覆了绿色耐磨橡胶层，和皮带表面接触时不会划伤皮带的覆盖胶层，同时橡胶层的摩擦系数足够，能够可靠传递纠偏推力，不会出现接触打滑的问题。

　　从安装边界来看，整套装置的宽度方向完全覆盖弧形轨道的两侧外沿，高度方向从底部轨道安装面到顶部框架横梁的尺寸控制在常规皮带机的通行净空要求以内，不会干扰上方物料的正常通过，装置的所有钢结构件都做了喷塑防锈处理，焊接位置提前打磨了应力集中的焊根，避免长期受振动出现焊缝开裂。线性导轨的安装面在加工时一次铣削成型，保证两根导轨的平行度误差控制在允许范围内，滑移座运行全程没有卡滞点，纠偏动作响应平顺，不会因为机构突然动作造成皮带横向窜动过大出现撒料问题。在实际选型匹配时，只需要根据现场皮带的带宽、运行速度、弧段曲率半径对应调整框架的跨距和压带轮的摆角行程，就可以直接适配不同规格的转弯带式输送线，结构模块化程度高，零部件互换性强，能够有效降低现场运维人员调整皮带跑偏的工作量，减少因为皮带长期跑偏导致的边缘磨损、皮带撕裂、物料撒漏等常见故障。
