全铝型材框架带挡杆平皮带输送设备

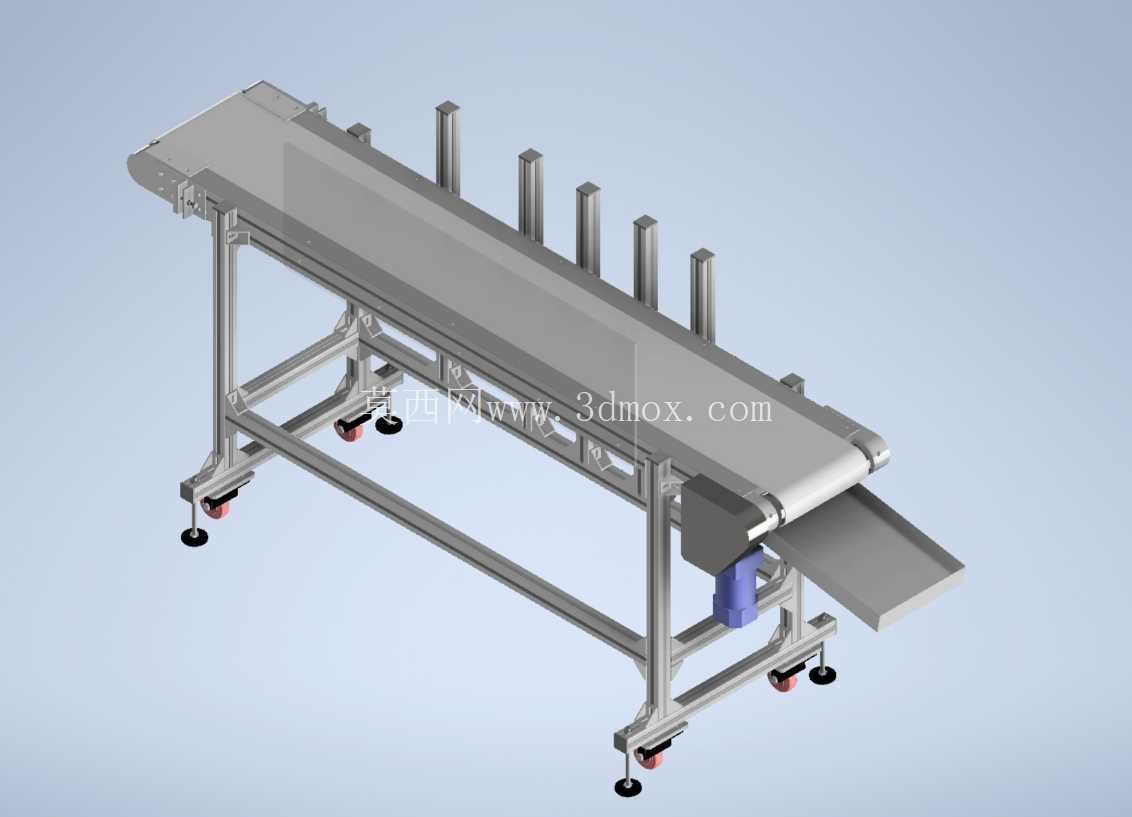

　　这款带式输送设备的主体框架采用标准工业铝型材拼接搭建，无需复杂焊接工序，所有连接点位均采用配套型材角件与螺栓锁紧，现场组装时可根据实际产线布局灵活调整段长，后期改造也能快速拆解重组，适配多批次小批量的产线迭代需求。设备底部配置福马轮与可调支撑脚组合结构，移位时可降下脚轮推动整机转移位置，定位安装时旋起支撑脚，通过调节支脚螺纹高度完成整体水平校准，可适应车间地面存在30mm以内高低差的安装场景，无需额外做地面找平处理。

　　线体输送面采用平皮带作为承载介质，皮带下方设置连续排布的光滑托板，避免输送较重物料时皮带出现下凹变形，保证物料输送过程中的平稳性，不会出现卡滞、跑偏掉料的问题。线体进料端设置倾斜导料板，可对接上游加工设备的出料口，让从上游工位落下的工件能顺滑过渡到皮带面上，避免工件直接砸击皮带造成表层损伤。线体一侧沿输送方向等距布置多根立式挡杆，可根据输送物料的外形尺寸调整挡杆的安装位置，对输送路径上的物料起到侧向限位作用，防止物料在输送过程中向侧边偏移掉落，尤其适合输送规则盒装、块状工件时的导向限位，无需额外加装侧挡边就能满足规整物料的输送导向需求。

　　驱动单元布置在线体出料端的下方位置，采用电机减速机直连驱动辊的结构，传动路径短、传动效率高，运行过程中噪音低，维护时只需拆开端部的护板就能快速更换皮带或者检修驱动组件，日常点检无需拆解主体框架。线体的驱动辊与从动辊均配置张紧调节结构，皮带运行一段时间出现松弛打滑时，可通过调节端部的张紧螺栓调整辊筒间距，快速张紧皮带，无需整体拆卸线体结构。

　　从实际应用场景来看，这类输送设备可广泛用于电子组装产线的工件流转、食品包装线的成品输送、五金加工车间的工序间物料转运，也可作为自动化设备的上下料接驳机构，对接分拣设备、包装机械、检测设备的进出料口。设备的整体高度可通过支脚调节适配不同高度的对接设备，标准段的输送宽度可根据物料尺寸做定制调整，铝型材框架上预留的T型槽可随时加装传感器支架、作业工位台、扫码枪固定座等附属配件，不用在型材上额外打孔焊接，拓展性极强。

　　设计过程中优先考虑了设备的通用性与易维护性，所有结构件均采用标准件与通用工业铝型材，备件采购周期短，后期维护成本低。线体的侧边没有设置全封闭护板，可随时观察皮带的运行状态，出现物料卡滞时能快速处理，不会因为封闭结构导致故障排查困难。底部的横梁同样采用铝型材搭建，可根据需要在横梁位置加装电控箱安装板、气源处理件固定位，适配不同自动化场景的改造需求。设备的安装边界预留充足，两侧距离墙体或者其他设备预留200mm以上空间即可满足日常维护、皮带更换的操作需求，不需要预留过大的安装空间，适合车间场地紧凑的布局场景。输送速度可通过配置调速电机实现0.1-0.5m/s范围内的无级调节，适配不同生产节拍的输送需求，既可以满足高速包装线的快速流转，也能适配人工拣选工位的低速输送要求。
