壁挂式钢梁木踏步概念楼梯结构设计

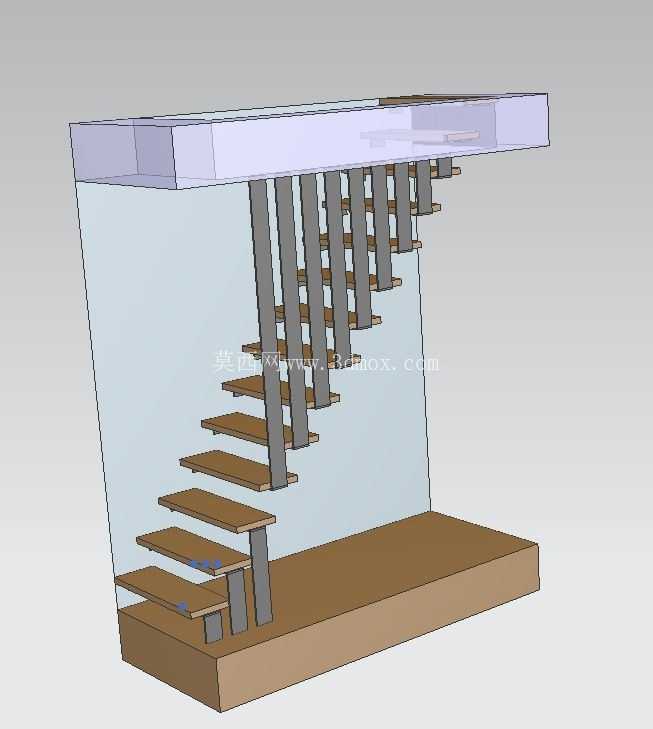

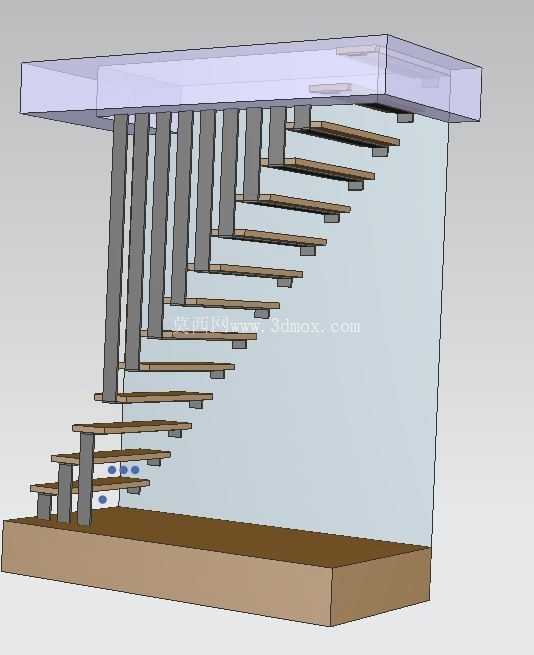

　　这款壁挂式钢梁木踏步楼梯，主要适配小面积极限空间的竖向通行需求，常见于loft夹层、小户型跃层、商业空间边角区域的竖向动线搭建，区别于传统双梁支撑楼梯的厚重感，该结构采用单侧钢梁壁挂固定的形式，最大化释放楼梯下方的可用空间，避免传统楼梯对小空间的割裂感。从结构受力逻辑来看，该楼梯的核心承重构件为单侧布置的型钢主梁，主梁一侧通过膨胀锚栓与建筑结构墙体实现刚性连接，锚栓排布需匹配墙体的承重属性，若为轻质隔墙需提前预埋承重钢板，避免后期受力脱落；主梁的另一端与上层楼板的混凝土结构板通过预埋连接件锁固，形成两端简支的受力体系，所有踏步的荷载均通过踏步连接件传递至主梁，再分散至墙体与上层结构板，无需在地面设置额外支撑柱，完全释放楼梯下方的地面空间。

　　踏步采用实木踏面板材，每块踏步板通过隐藏式金属连接件与钢梁固定，连接件嵌入踏步板底部的预铣槽内，外部无裸露螺丝，兼顾结构强度与外观整洁度；踏步的悬挑长度经过受力验算，在额定活荷载下挠度控制在规范允许范围内，避免行走时出现晃动感，踏步的踏面宽度与踢面高度采用陡梯适配参数，在有限的水平投影长度内满足竖向通行的基本尺寸要求，适配水平空间不足的安装场景。设计阶段优先考虑安装边界的适配性，楼梯整体的水平投影长度可根据现场实际层高、洞口尺寸进行模数化调整，钢梁的截面尺寸可根据实际跨度、荷载等级进行选型，常规住宅场景下选用矩形型钢即可满足受力需求，商业高流量场景可加大钢梁截面或增加辅助加强筋。

　　外观处理上，钢梁采用哑光蓝色涂装，既可以做防锈防腐的基础防护，也能和原木色踏步形成材质与色彩的对比，契合现代简约、工业风的空间装修风格，外露的金属构件均做圆角打磨处理，避免尖锐棱角造成磕碰伤害。安装过程中需先定位主梁的安装基准线，确认墙体内部的管线走向，避免钻孔时破坏水电管线，主梁固定完成后需进行水平度与垂直度校准，再逐块安装踏步板，最后安装侧边的防护构件，图中红色标识的构件为侧边防护栏的固定基座，可根据需求搭配玻璃护栏、金属拉杆护栏等不同防护形式，满足不同场景的安全防护要求。

　　该结构相比传统现浇楼梯，自重更轻，对建筑结构的荷载要求更低，同时安装周期短，现场无需湿作业，所有构件均可在工厂预制完成后现场装配式安装，后期维护更换也更为便捷，单块踏步出现磨损时可单独拆卸更换，无需整体拆解结构。在实际选型应用中，需提前核实现场墙体的承重能力，若为空心砖、轻质砌块墙体，不可直接采用壁挂安装形式，需提前在墙体内部增设承重钢架，将荷载传递至建筑的主体结构梁、柱上，避免出现坠落安全隐患；踏步板材可根据使用场景选择不同材质，高流量商用场景可选用耐磨复合板材，住宅场景可选用实木或实木复合板材，兼顾脚感与耐用性。
