圆筒立式蒸汽机结构设计三维数模

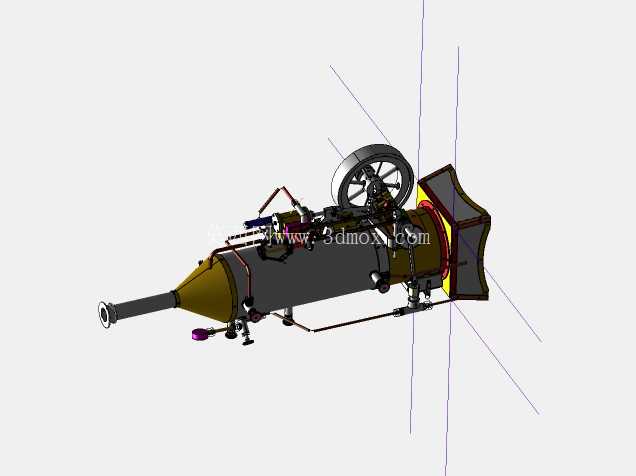

这款圆筒立式蒸汽机的三维结构设计，核心围绕小功率热能动力输出场景的实际需求搭建，整体采用卧式圆筒主缸搭配立式飞轮调速组件的布局，在有限的安装空间内平衡了动力输出稳定性与结构紧凑性。从实际应用场景来看，这类小型蒸汽机可适配小型工厂分布式动力供给、教学演示教具制作、复古动力装置复刻、小型船舶辅助动力等场景，在无电力供应的野外作业场景中，也可通过燃料燃烧提供稳定的旋转动力输出，适配小型发电机、水泵、轻载输送机等外接负载。

设备的实际用途是将蒸汽的热能通过活塞往复运动转换为旋转机械能，主圆筒缸体作为承压核心部件，内部集成活塞组件、配气阀组、密封结构，缸体前端设置进排气接口与蒸汽管路连接，缸体下部布置支撑脚结构，可直接通过螺栓固定在安装基座上，安装边界需预留前端管路连接空间、侧部飞轮转动防护空间、下部检修操作空间，整体安装基准面以缸体底部支撑脚的加工平面为基准，可保证缸体轴线与外接负载输入轴的平行度误差控制在合理范围内，避免运转过程中出现附加径向载荷。

从产品功能特性来看，该结构采用滑阀配气机构，可精准控制蒸汽进排气时序，保证活塞往复运动的连续性，侧部布置的大直径飞轮可储存运转过程中的动能，平衡活塞往复运动的惯性力，降低输出轴的转速波动，让动力输出更平稳。缸体外部布置的管路为蒸汽旁通与润滑管路，可在运转过程中为运动摩擦副提供润滑，同时将部分废汽引导至预热结构提升热能利用率。前端锥形过渡结构连接动力输出端，可通过联轴器或皮带轮将动力传递至外接负载，输出端的密封结构采用填料密封形式，可在高温高压蒸汽环境下长期稳定工作，减少蒸汽泄漏量。

设计思路上，整体优先考虑结构的可加工性与装配便利性，所有零部件均采用常规机械加工工艺即可完成制造，缸体采用圆筒形结构可在同等壁厚下获得更高的承压能力，降低整体设备重量。运动部件的布局充分考虑了动平衡要求，飞轮与曲柄连杆机构的配重经过匹配设计，可将运转过程中的振动控制在较低水平，减少对安装基座的冲击。支撑脚的位置设置在缸体重心两侧，可保证设备安装后的稳定性，避免运转过程中出现倾覆风险。外形尺寸方面，主缸体长度占整体长度的六成左右，飞轮直径大于缸体外径，安装时需注意飞轮侧的安全防护距离，避免人员接触运转中的飞轮部件，设备整体高度控制在常规操作维护的可达范围内，日常检修配气机构、润滑点时无需额外登高设备，降低维护难度。

从结构细节来看，配气阀组的驱动机构与曲柄轴联动，可根据活塞位置自动调整配气时机，无需额外控制单元即可实现连续运转，结构可靠性更高。缸体上设置的多个检修口可在不拆解主缸体的情况下检查活塞密封、配气阀的磨损情况，降低后期维护成本。所有管路接口均采用标准管螺纹连接，可适配常规工业蒸汽管路配件，无需定制特殊连接件，降低现场安装的适配难度。输出轴的轴承采用耐高温润滑脂润滑，可适应蒸汽机运转过程中的高温环境，延长轴承使用寿命。整体结构没有采用复杂的异形结构，大部分零部件为回转类零件与板类焊接件，加工难度低，制造成本可控，适合小批量生产制作或个人DIY复刻。
