手动T型螺杆式管道夹持台钳结构

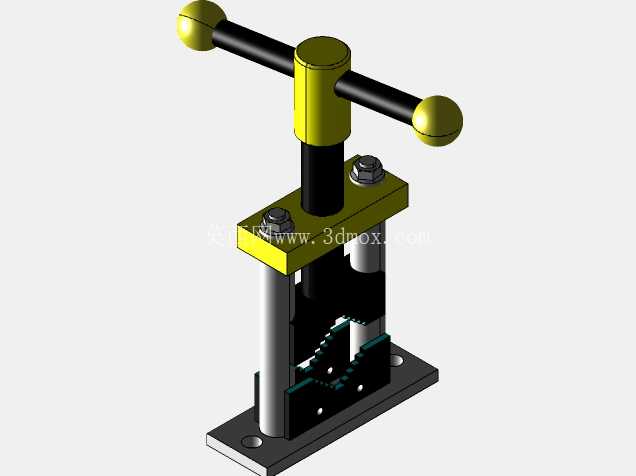

　　在现场管路安装、小型维修工坊的管材加工作业场景里，这类手动夹持装置是管路切割、套丝、坡口打磨工序里必不可少的辅助工装，区别于普通平口台钳只能夹持规则方形、圆形工件的局限，这款夹具专门针对管状工件的夹持需求做了结构适配，能避免薄壁管材被夹变形，同时保证夹持过程中管材不会出现周向打滑。从结构布局来看，整个装置采用立式双导柱导向架构，底部是带安装孔的方形安装底板，四个沉头孔可以直接通过螺栓固定在工作台面或者移动作业架上，安装边界的孔位间距适配常规钳工台的预留安装槽，不需要额外做转接板就能完成固定，底板上方通过两根平行的镀铬光轴作为升降导向，保证上压块在升降过程中不会出现偏摆，导向轴的直径匹配常规工装的光轴选型标准，表面粗糙度控制在适合滑动配合的区间，不需要额外加装直线轴承就能实现顺畅的手动升降，降低了整体制造成本，也更适合现场多粉尘的作业环境，不会因为碎屑进入配合间隙出现卡滞。

　　顶部的驱动部分采用T型手柄配合梯形螺杆的传动结构，T型手柄两端的球形端头做了圆弧过渡，手动旋转的时候不会硌手，梯形螺杆的导程选择兼顾了夹紧行程的推进效率和夹紧后的自锁性能，不需要额外加装锁紧机构就能在夹紧后保持夹持力，不会因为加工过程中的振动出现松脱。夹紧执行部分的钳口做了适配管材圆弧面的V型齿槽，上下钳口的V型槽对中精度通过导向柱的加工精度保证，管材装夹后轴线能保持水平状态，方便后续套丝、切割工序的刀具对中，齿槽的齿形做了倒钝处理，既可以增加和管材表面的摩擦力，又不会在薄壁金属管或者塑料管材表面压出过深的压痕，影响管材后续的装配密封性能。

　　实际使用过程中，操作人员只需要将待加工的管材放在下钳口的V型槽内，旋转顶部的T型手柄带动上压块沿导柱下行，直到上下钳口将管材牢牢夹紧，就可以开展后续的加工作业，整个夹紧行程可以覆盖常规小口径管路的直径范围，从细的紫铜气管到中等口径的镀锌水管都能稳定夹持。设计过程中特意将螺杆的受力点布置在上下钳口的中心位置，避免夹紧过程中出现偏载导致的导柱磨损加快，同时上压块和螺杆的连接部位采用了推力轴承结构，减少旋转手柄时的摩擦阻力，即使是力气较小的操作人员也能轻松完成大夹紧力的装夹作业。

　　整个装置的外露金属部件都做了防锈处理，适合在潮湿的管路安装现场或者有切削液的加工环境中长期使用，不会因为锈蚀导致传动卡滞，整体结构没有复杂的液压、气动元件，完全依靠手动机械传动实现夹紧，不需要外接电源或者气源，在户外无动力供应的作业场景也能正常使用，维护过程只需要定期在导柱和螺杆表面涂抹润滑脂就能保证长期的操作顺畅，易损的钳口部分采用螺栓固定的方式，当齿槽磨损后可以单独更换钳口块，不需要更换整个夹具，降低了长期使用的成本。从安装尺寸来看，整个装置的底座占用工作台面的面积较小，不会过多占用钳工台的操作空间，整体高度控制在适合坐姿操作的区间，操作人员在工作台前作业时不需要抬高手臂就能完成手柄的旋转操作，符合现场作业的人机工程学要求，双导柱的跨距设计经过受力校核，在最大夹持力状态下导柱的变形量控制在允许范围内，不会因为夹紧力过大导致上压块倾斜，影响管材的装夹同轴度。
