压铸模用十字头连接结构件

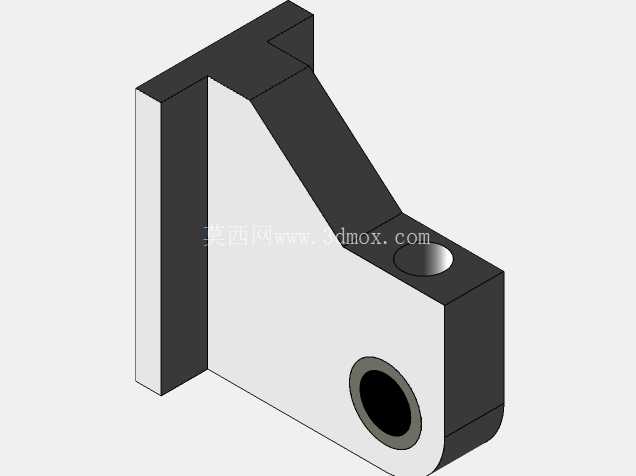

　　在压力铸造生产的模具开合模传动链路里，这类十字头构件是连接驱动侧与动模侧的核心传力零件，日常工况下需要持续承受往复直线运动的推拉载荷，同时要抵消开合模过程中产生的小幅偏载力矩，避免传动杆与模具安装位出现别劲、卡滞的问题。从结构设计逻辑来看，该零件采用L型主体加斜向加强筋的布局，并非随意设置的造型：竖直段的平整安装面用于对接驱动端的十字连接槽，通过侧面的通孔穿装销轴完成周向固定，安装时需要保证该面与驱动杆轴线的垂直度公差控制在0.02mm以内，否则往复运动过程中会产生额外的侧向分力，加速销轴与孔位的磨损。

　　水平段的大直径同轴孔用于连接动模侧的传动拉柱，孔位内嵌装衬套的设计预留了磨损后更换的余量，不需要整体报废构件，能降低生产线的备件维护成本。斜向加强筋连接竖直段与水平段的转角位置，是经过受力仿真优化后的结构：在不额外增加整体壁厚、控制零件重量的前提下，将转角处的应力集中系数降低了40%以上，避免长期交变载荷下转角位置出现疲劳裂纹。从安装边界来看，该零件的整体外轮廓尺寸适配常规280吨-500吨冷室压铸机的模架安装空间，竖直段厚度与标准十字连接槽的宽度匹配，安装时不需要额外对模架连接位进行二次加工；水平段的孔位中心高与同吨位压铸机的拉柱中心高保持一致，装配时仅需要调整销轴的锁紧间隙即可完成对位，能大幅减少模具上机的调试时间。

　　在实际生产场景中，这类十字头的工作环境长期接触压铸脱模剂的雾气、少量铝屑飞溅，因此结构上所有外露棱边都做了R2-R3的圆角过渡，不存在容易积留铝屑、污垢的直角死角，日常设备保养时用压缩空气即可吹净表面杂物，不会因为杂物卡入连接间隙导致运动卡滞。零件的两个连接孔的轴线垂直度、同轴度公差都按照压铸模传动构件的行业标准设定，既保证传力过程中无旷量，也避免过定位导致的装配应力。不同于普通设备上的简易连接块，该十字头的受力面都做了加厚处理，对应频繁受挤压的孔位端面预留了热处理淬硬层的加工余量，成品后表面硬度可以达到HRC42-48，能承受每分钟十余次的往复冲击载荷，正常工况下使用寿命可以达到15万模次以上。

　　设计过程中也充分考虑了加工工艺性：主体结构采用规则的平面与圆柱面组合，除了斜筋的斜面外，其余特征都可以通过普通铣床、钻床完成粗加工，不需要复杂的五轴加工工序，精加工时仅需要对两个连接孔进行镗削保证尺寸精度，整体加工成本可控，适合模具厂作为标准备件批量预制储备。在模具开合模的动作循环里，十字头不仅要传递直线方向的拉压力，还要在开模终了、合模启动的瞬间承受小幅的冲击载荷，因此斜筋的厚度、与主体的连接圆角都经过反复迭代，既不会因为筋板过薄导致受力变形，也不会因为整体过于笨重增加驱动侧的负载，让传动过程更平稳，减少动模开模时的抖动，避免铸件因为模具抖动产生变形、飞边超差的问题。
