带平衡阀175KN重载液压缸结构设计

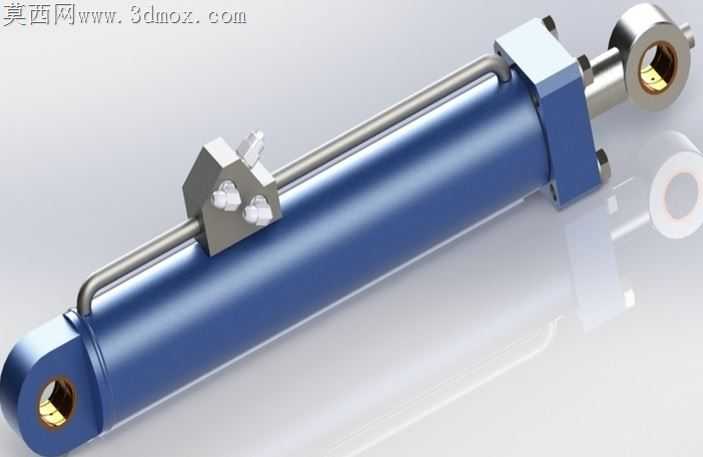

重载举升工况下液压缸的失速下滑隐患，一直是现场运维最头疼的问题，常规无阀油缸在负载突变、管路爆裂时极易出现活塞杆急速回缩，轻则砸损工装工件，重则造成人员伤害。这款175KN级液压缸直接将平衡阀集成在缸筒外壁的油路块上，没有走外接长管路的常规方案，省去了外接管路的接头泄漏点，也缩短了平衡阀到油缸无杆腔的油路长度，负载反馈的响应速度比外接阀布局快近三成，能在负载异动的瞬间锁止油路，避免坠缸风险。缸筒两端的铰接耳环做了镶铜衬套的设计，衬套与耳环内孔采用过盈压装配合，压装前衬套外壁做了滚花处理，避免长期铰接摆动时衬套跟转磨损耳环基体，铜衬套的自润滑特性也能减少日常运维的注脂频次，适配户外工程机械长期无保养的作业场景。缸筒外壁的两根通油钢管采用弯管模一次冷弯成型，没有采用焊接接头拼接，弯管弧度避开了平衡阀安装座的螺栓拧紧空间，管路与缸筒外壁的固定卡箍做了橡胶减震垫，设备运行时的管路振动不会直接传递到缸筒引发焊缝疲劳。平衡阀的安装座直接焊接在缸筒外壁，焊接前做了预热处理避免缸筒局部受热变形，阀块与安装座的结合面做了0.8粗糙度的铣削加工，保证密封面的平面度，不会因为结合面凹凸出现内泄。活塞杆表面做了镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，兼顾耐磨性能与镀层结合力，避免长期往复运动出现镀层剥落刮损导向套密封。缸头位置的导向套采用了阶梯密封结构，一道防尘圈阻挡外界泥沙灰尘，两道斯特封封止压力油，中间预留的泄油槽能将渗漏的微量液压油导回油箱，不会出现活塞杆带油污染作业环境的问题。两端铰接耳环的同轴度在加工时做了一次装夹镗孔保证，避免安装后出现别劲问题，导致活塞杆偏磨、密封过早失效。平衡阀的调节螺钉做了防护帽设计，调试完成后可以锁死调节位置，避免现场作业误碰改变平衡阀的开启压力，影响锁止效果。
