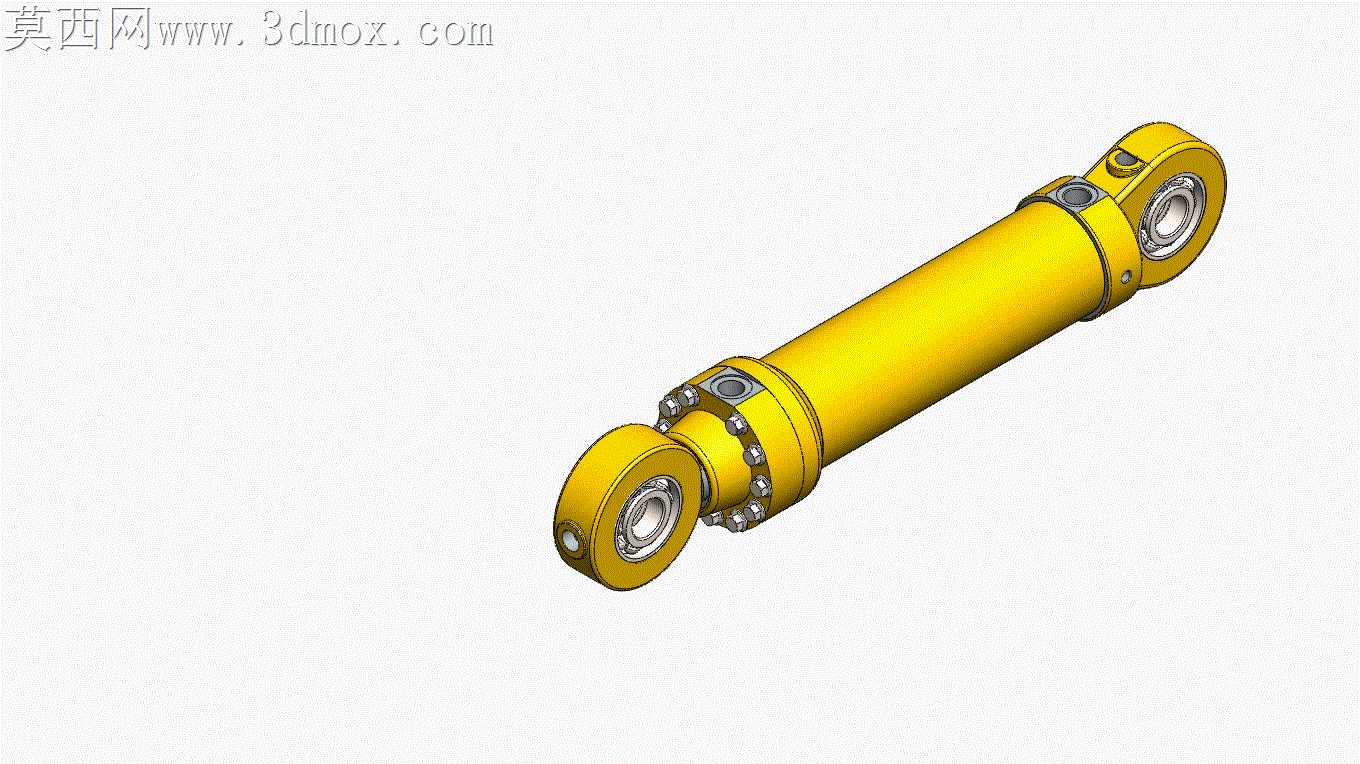

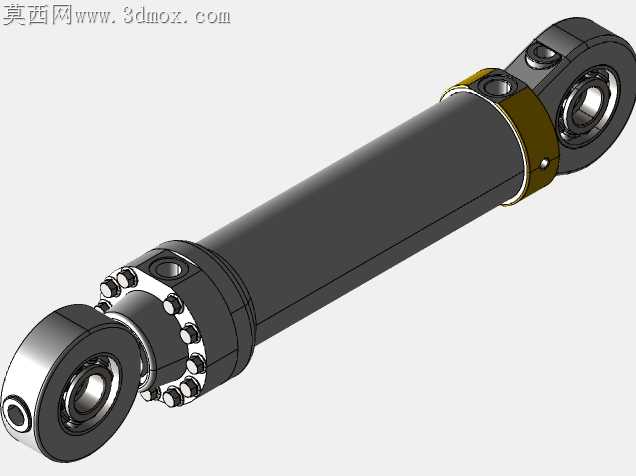

工程用铰接式双向耳环液压缸结构设计

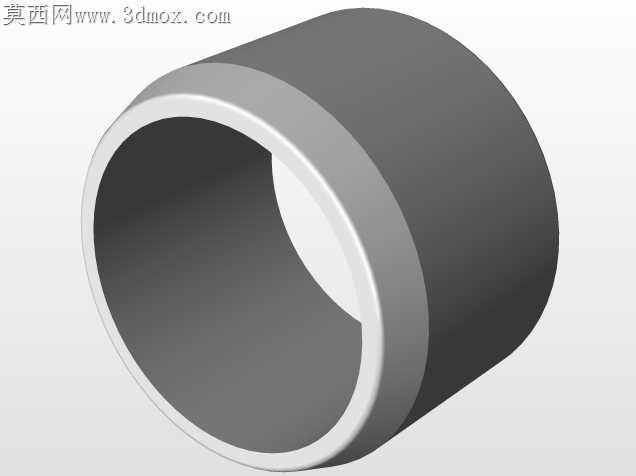

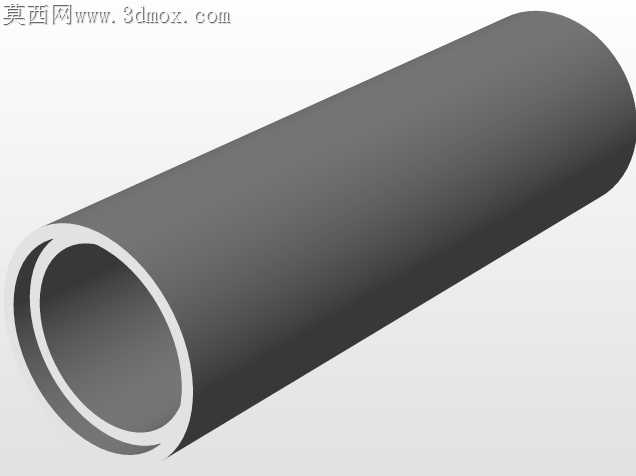

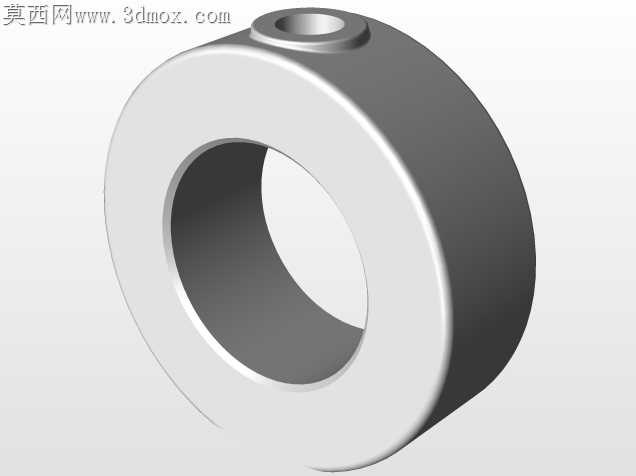

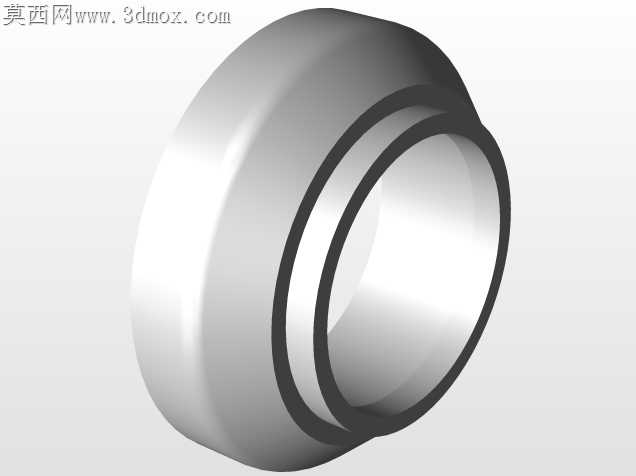

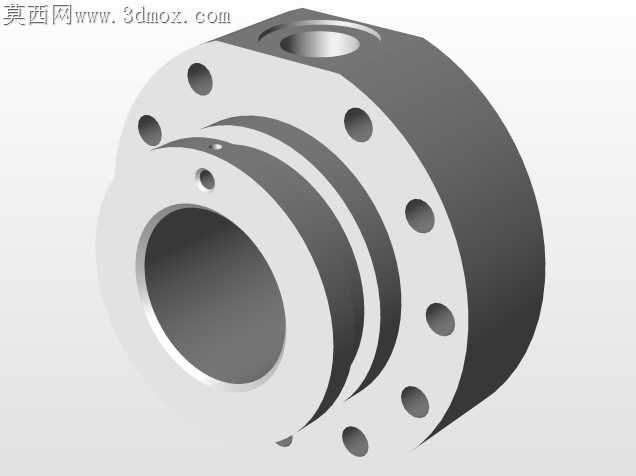

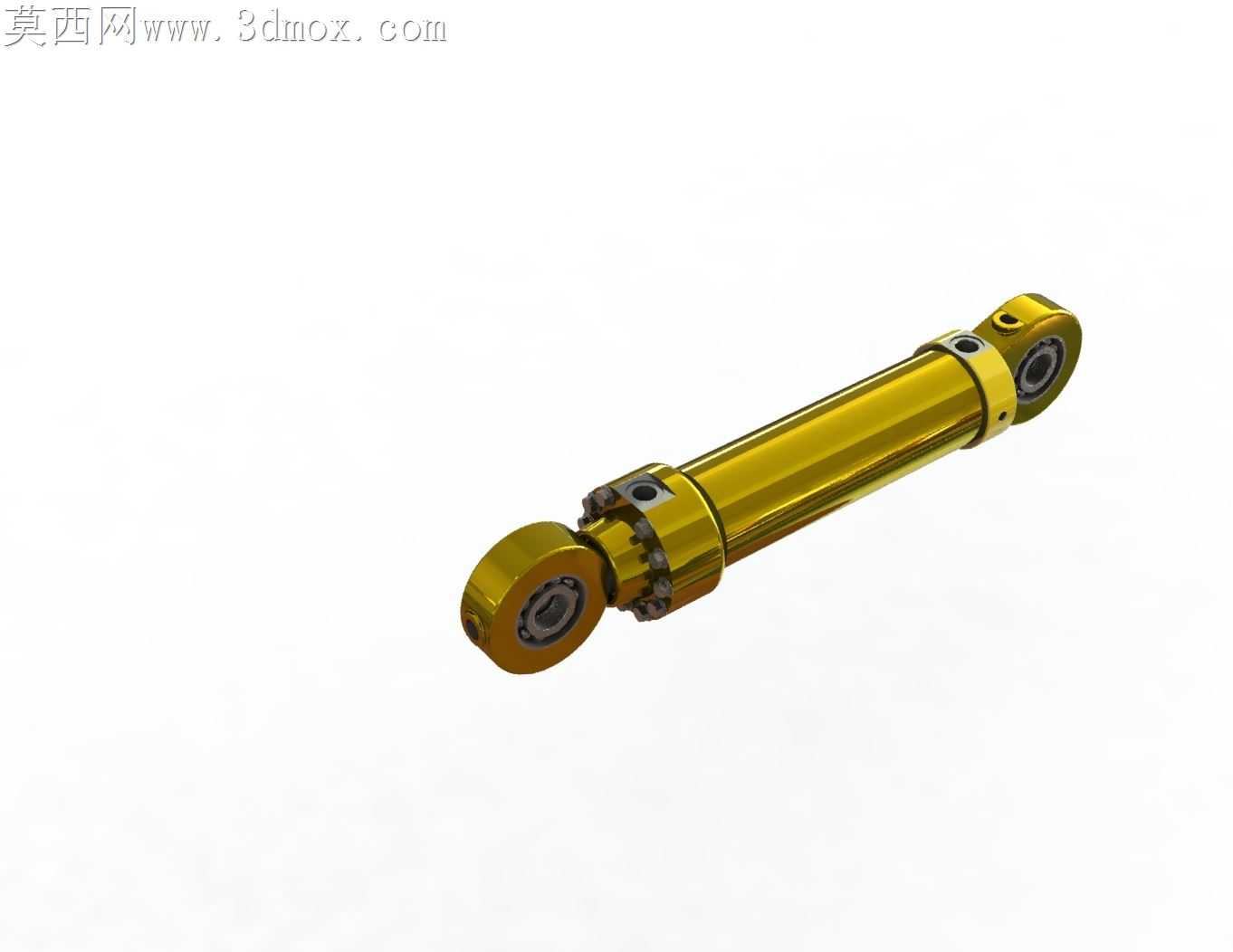

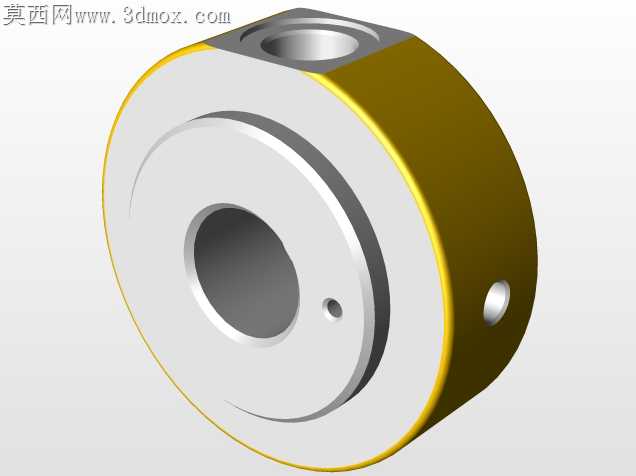

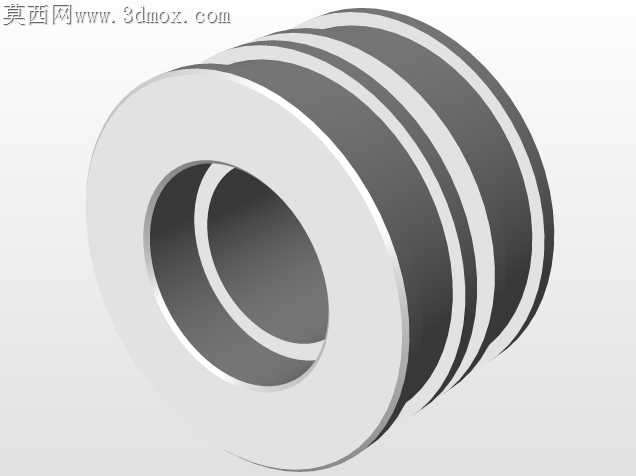

现场重载工况下的液压缸常因铰接处同轴度偏差出现偏磨、密封件提前失效的问题，这款铰接式耳环液压缸在结构设计阶段就针对这类加工与装配痛点做了针对性调整。两端耳环的安装孔位预留了0.02mm的研磨余量，不会直接按最终尺寸加工成型，避免棒料调质后形变导致孔位轴线偏移，装配时能配合自润滑衬套自动补偿小角度安装误差，不会让缸筒内壁承受额外径向力。缸筒与端盖的连接采用卡键式结构而非传统螺纹连接，拆解维护时不需要大扭矩工装敲击，避免缸筒外壁出现磕碰损伤影响安装定位，卡键槽的倒角做了15°斜度处理，装配时卡键能顺滑滑入槽位，不会出现卡滞切屑的问题。活塞杆表面的硬铬层厚度控制在0.03-0.05mm区间，既保证耐磨性能，也不会因镀层过厚导致密封件唇边被刮损，活塞与活塞杆的配合面做了台阶式定位，不需要额外打定位销，减少了杆身的应力集中点，长期受交变载荷时不会从销孔位置出现断裂。进出油口的位置做了偏心调整，避开了耳环摆动的干涉区间，外接液压管路时不会随油缸摆动出现弯折磨损，油口内的沉槽深度做了严格控制，O型圈安装后压缩量保持在18%-22%的合理区间，既不会因压缩量太小出现渗漏，也不会因压缩量过大加速胶圈老化。导向套的内外密封槽采用分体式加工，防尘圈、斯特封、导向环的槽宽公差控制在0.01mm以内，不会出现密封件装歪、挤出的问题，端盖处的缓冲套与活塞端面的配合间隙留了0.1mm，油缸行程到末端时不会出现刚性撞击，能平稳吸收活塞杆的惯性冲击力。所有棱角位置都做了R0.5的圆角过渡，没有尖锐毛刺，装配时不会刮伤工人手套也不会割损密封件，外表面的金色镀层做了盐雾测试适配，能适应潮湿、多粉尘的户外作业场景，不会短时间出现锈迹剥落。
