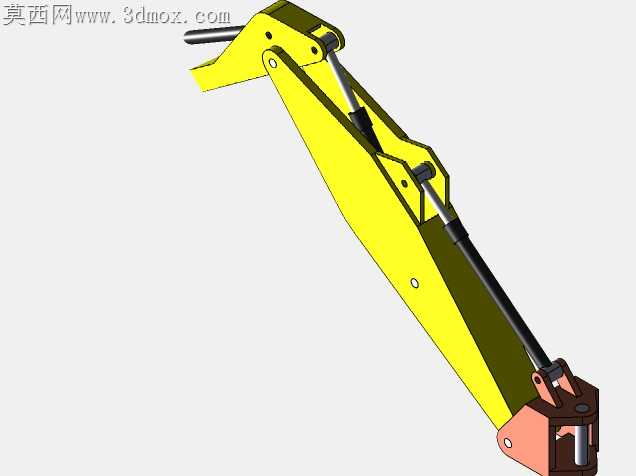

折叠式工程机械液压作业臂结构设计

野外作业场景里的液压臂常因铰接点受力不均出现销轴偏磨，重载工况下还会因臂体截面刚度不足出现小幅振颤，直接影响末端作业精度。这款折叠式液压作业臂在结构优化阶段，就把铰接副的载荷分布作为核心调整方向，臂体采用变截面箱型折弯结构，靠近根部的铰接座位置做了局部加厚衬套嵌入设计，避免销轴长期受交变载荷出现剪切疲劳。两处驱动油缸的铰接点位置经过反复迭代，没有沿用常规等距排布的思路，而是根据臂段折叠角度的受力曲线调整了铰点间距，让臂体在全伸展状态下油缸的推力负载降低近两成，折叠收放时也不会出现油缸与臂板的运动干涉。臂体末端的连接座做了分体式设计，快换接头的安装面预留了0.2mm的铣削余量，现场装配时可根据不同属具的安装公差做适配修配，不用整体更换连接端。臂板外侧的减重孔没有做规则圆形排布，而是顺着臂体受力的应力流线调整了孔位轮廓，既削减了臂体自重，也不会在孔边出现应力集中开裂的隐患。油缸活塞杆的防护套固定座采用斜向安装角度，作业时溅落的泥沙会顺着斜面滑落，不会堆积在密封件位置加速胶圈磨损。臂体表面的涂装分色区域特意避开了铰接配合面，装配时不用额外打磨漆面就能保证销轴的配合间隙，减少现场装配的工序耗时。每处铰接位置的注油孔都做了内嵌式设计，臂体收放过程中不会被周边构件磕碰堵塞，日常维保注脂时不用拆解周边护板。臂根与回转平台连接的法兰面做了定位止口设计，现场安装时能快速找准同轴度，避免连接螺栓受额外径向力出现断裂。折叠臂的限位块没有直接焊接在臂板表面，而是采用螺栓固定的可更换结构，长期作业出现磨损后直接更换限位块即可，不用对臂体做补焊修复，降低后期运维成本。臂体内部的油路固定卡扣做了等距排布，臂体反复折叠伸展时，高压油管不会和臂体内壁出现摩擦剐蹭，延长油管的使用寿命。
