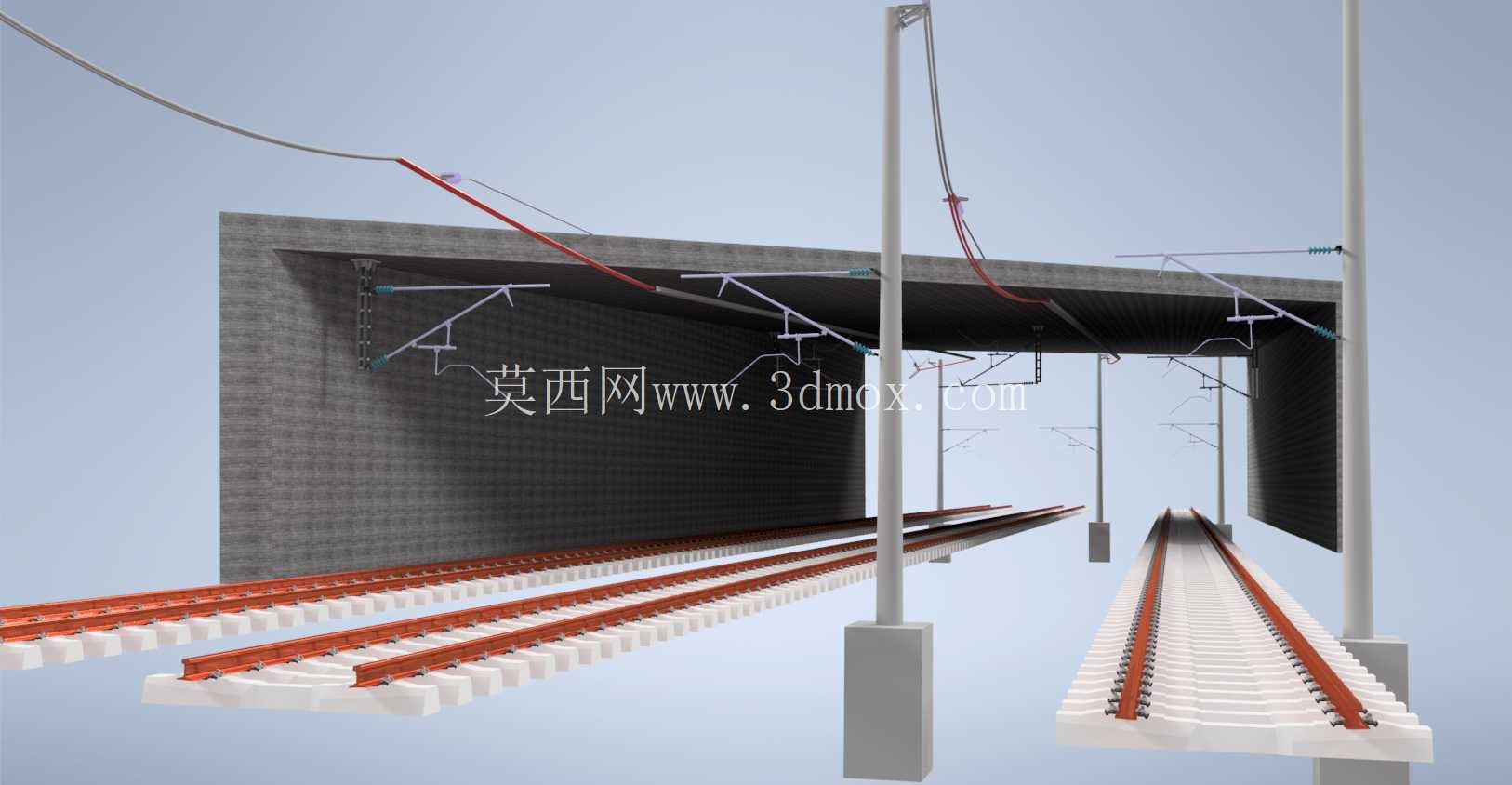

铁路隧道自顶向下悬挂馈线装置结构

　　这套架空馈线悬挂结构，主要应用于电气化铁路隧道区段的牵引供电系统布设，区别于露天区段的腕臂支撑结构，隧道内的安装边界受衬砌内壁轮廓、轨道限界、接触网导高要求的多重约束，设计阶段需要优先匹配隧道断面的净空尺寸，避免带电体与隧道内壁、列车车体之间的绝缘间隙不足。从结构组成来看，整套装置包含立柱基座、悬臂支撑件、张紧调节组件、绝缘固定件以及线缆夹持结构，立柱采用混凝土预制基座预埋在轨道侧的道床边缘，避开轨枕与排水沟槽的布设位置，基座顶面的安装法兰预留了长条形调节孔，可在安装阶段根据现场实际的衬砌偏差调整立柱的垂直度与横向位置，抵消土建施工带来的尺寸误差。

　　悬臂部分采用分段式铰接结构，一端固定在隧道侧壁的预埋槽道上，另一端通过绝缘件承托馈线线缆，铰接点的阻尼结构可抵消列车通行时带来的气动冲击，避免长期振动导致紧固件松脱。自顶向下的布线逻辑，是将馈线从隧道顶部的悬挂点逐步引至侧部支撑位，相比传统的侧部平行布线方式，能大幅压缩供电线缆占用的横向净空，尤其适用于小断面的老旧隧道改造场景，不需要额外扩挖隧道衬砌就能满足新增供电回路的布设要求。设计过程中需要重点核算的参数包含几个维度：首先是线缆的弧垂控制，不同温度下馈线的热胀冷缩量会直接影响悬挂点的受力，张紧组件的调节行程需要覆盖当地极限温差下的线缆长度变化量，避免低温下线缆拉应力超过材料屈服强度，或是高温下弧垂过大侵入列车限界。

　　其次是绝缘间隙的校核，带电馈线与接地的隧道结构、金属支撑件之间的空气间隙需要满足强电绝缘规范，所有与线缆直接接触的夹持件都采用绝缘性能稳定的复合材料，表面做耐候处理，应对隧道内高湿度、多粉尘的使用环境。另外，整套结构的安装顺序需要适配隧道内的施工流程，优先完成基座预埋与侧壁槽道的定位，再进行支撑结构的拼装，最后布设线缆并调整张紧度，所有零部件的外形尺寸都控制在隧道施工机具的转运范围内，单件重量满足人工搬运的承重要求，不需要大型吊装设备就能完成洞内安装。

　　从受力传递路径来看，线缆的自重、风载以及列车气动载荷会通过夹持件传递到悬臂结构，再分别传递到侧壁预埋点与地面基座，两个受力点的载荷分配经过优化，避免单点受力过大导致衬砌结构局部破损，悬臂的截面形状采用流线型设计，减少列车高速通过时的气流扰动带来的结构振动，长期使用下的疲劳强度满足铁路运营的设计寿命要求。在细节设计上，所有外露的金属构件都做了防腐处理，应对隧道内可能出现的渗漏水、凝露带来的锈蚀问题，紧固件采用防松结构，避免长期振动下出现部件脱落的安全隐患，线缆夹持位置预留了微动间隙，允许线缆在温度变化时产生小幅滑动，避免夹持点出现应力集中导致线缆外层磨损。这套结构的建模过程严格按照铁路接触网的相关规范进行，所有安装边界尺寸都匹配标准隧道断面的限界要求，可直接用于隧道供电系统的方案设计、施工模拟以及结构校核，帮助设计人员快速完成隧道内供电布线的方案排布，提前排查安装过程中可能出现的结构干涉问题。
