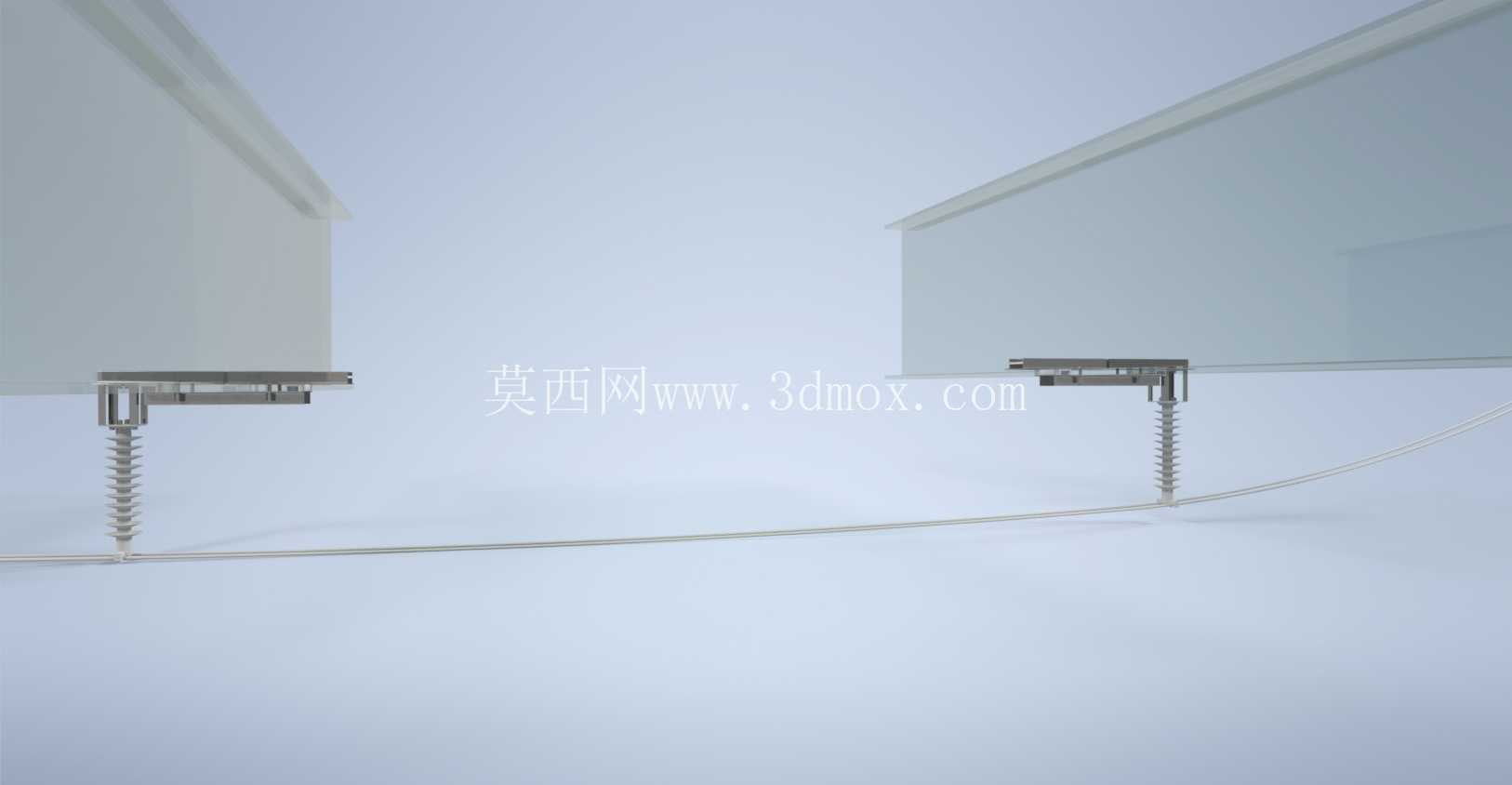

人行横道跨路悬链线馈线架设结构

这套跨路悬链馈线结构，主要应用在城市人行横道上方的弱电、信号类线缆架空布设场景，解决人行通道上方线缆跨路敷设时，既不能占用地面通行空间、又要保证线缆垂度符合通行净空要求的实际工程问题。日常在厂区内部人行通道、园区步道、城市非主干道人行横道的信号馈线跨接作业中，这类结构的使用频率很高，相比地下穿管敷设，它的施工周期更短，后期线缆检修更换的作业难度更低，也不会因为路面开挖影响日常人行通行。

从功能特性上看，这套结构采用两端立柱锚固的方式承载整段馈线的载荷，立柱底部通过膨胀锚固结构固定在人行横道两侧的硬质铺装基础上，锚固点距离人行道路缘石的预留距离不小于300mm，避免日常通行时磕碰立柱基座，也给后期路面维护预留足够的操作空间。两端立柱顶部设置了可调式线缆锁紧座，锁紧座的高度可以根据现场通行净空要求在150mm范围内上下调整，适配不同宽度的人行横道跨距——通常跨距在6米到12米的人行通道，都可以通过调整悬链线的张紧度来控制线缆的最大垂度，保证线缆最低点距离人行铺装面的净空不小于2.5米，满足行人、非机动代步车的通行高度要求，不会出现线缆刮碰过往行人、物品的情况。

设计过程中，首先要核算悬链线的自然垂度与张紧力的匹配关系，不能一味追求线缆绷直而加大张紧力，否则会给两端锚固立柱带来过大的水平侧向载荷，长期使用下容易出现立柱倾斜、锚固点松动的隐患；也不能让张紧力过小导致垂度过大，压缩通行净空。结构里的悬链线本身采用高强度不锈钢绞线作为承力载体，馈线通过等距分布的卡扣固定在承力钢绞线上，卡扣的间距控制在400mm到500mm之间，既避免馈线局部受拉扯出现外皮磨损、线芯断裂的问题，也不会因为卡扣过密增加不必要的结构重量。两端的锁紧座设计了防松脱结构，即使长期受户外风力扰动、温度变化带来的线缆热胀冷缩影响，也不会出现锁紧失效、线缆滑落的问题。

从安装边界来看，整套结构的横向占用空间非常有限，单侧立柱的基座尺寸控制在200mm×200mm见方，不会占用人行横道的有效通行宽度，立柱本身采用圆柱形流线外形，表面做钝化处理，没有尖锐突出结构，避免行人磕碰受伤。线缆的走向完全顺着悬链线的自然弧度布设，没有生硬的直角弯折，既符合馈线的最小弯曲半径要求，避免线芯折损影响信号传输性能，也让整体架空结构的视觉效果更简洁，不会在人行通道上方形成突兀的视觉阻碍。在实际布设时，还可以根据现场的线缆数量，调整顶部锁紧座的固定位宽度，单组结构最多可以同时承载3根同规格馈线的跨路敷设，不需要额外增设立柱，减少现场的基础施工量。

另外，这套结构的所有外露部件都做了户外防腐蚀处理，能够适应露天环境下的日晒雨淋，不会因为短期锈蚀出现结构强度下降的问题，日常维护只需要定期检查锚固点的紧固状态、悬链线的张紧度即可，不需要复杂的养护作业。相比传统的龙门架式跨路布线结构，这套悬链线馈线结构的整体重量更轻，对基础的承载要求更低，施工时不需要大型吊装设备，两名作业人员就可以完成整套结构的安装调试，非常适合在人流密集、大型设备无法进场的城区人行横道、园区步道场景下使用。在结构细节上，馈线与承力钢绞线之间的卡扣采用绝缘材质，避免承力钢绞线意外带电时传导至馈线，影响后端连接设备的运行安全，卡扣边缘做圆角处理，不会在长期风振摩擦下割破馈线外皮，提升整套布线结构的长期运行可靠性。
