直列四缸发动机曲柄连杆与缸体总成

这套动力核心结构的三维建模，完全围绕量产内燃机的实际装配逻辑搭建，拆解视图清晰呈现了从缸体基座到活塞连杆组、再到下部油底壳的全部装配层级，每一处配合面的公差预留、螺栓孔位的定位基准都完全贴合量产机型的设计规范。从实际应用场景来看，这类直列四缸动力单元广泛适配家用乘用车、轻型商用载具以及小型工程机械的动力输出需求，是目前小排量动力领域应用覆盖率最高的结构形式，建模过程中完全还原了量产机型的安装边界，缸体侧面的附件安装位、前端轮系的定位凸台、后端与变速器对接的止口尺寸都和实际量产件保持一致，可直接用于动力总成的搭载匹配校核。

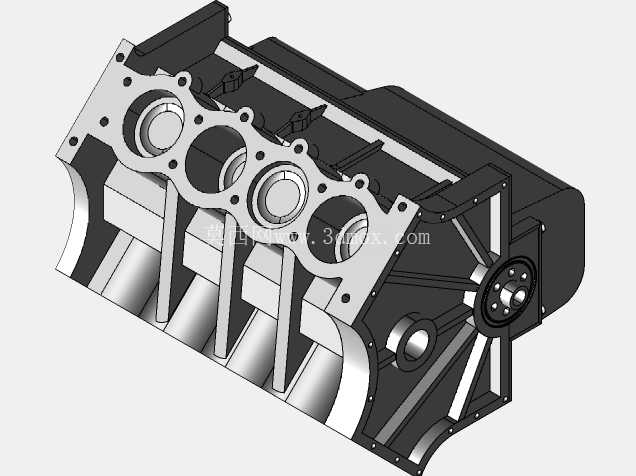

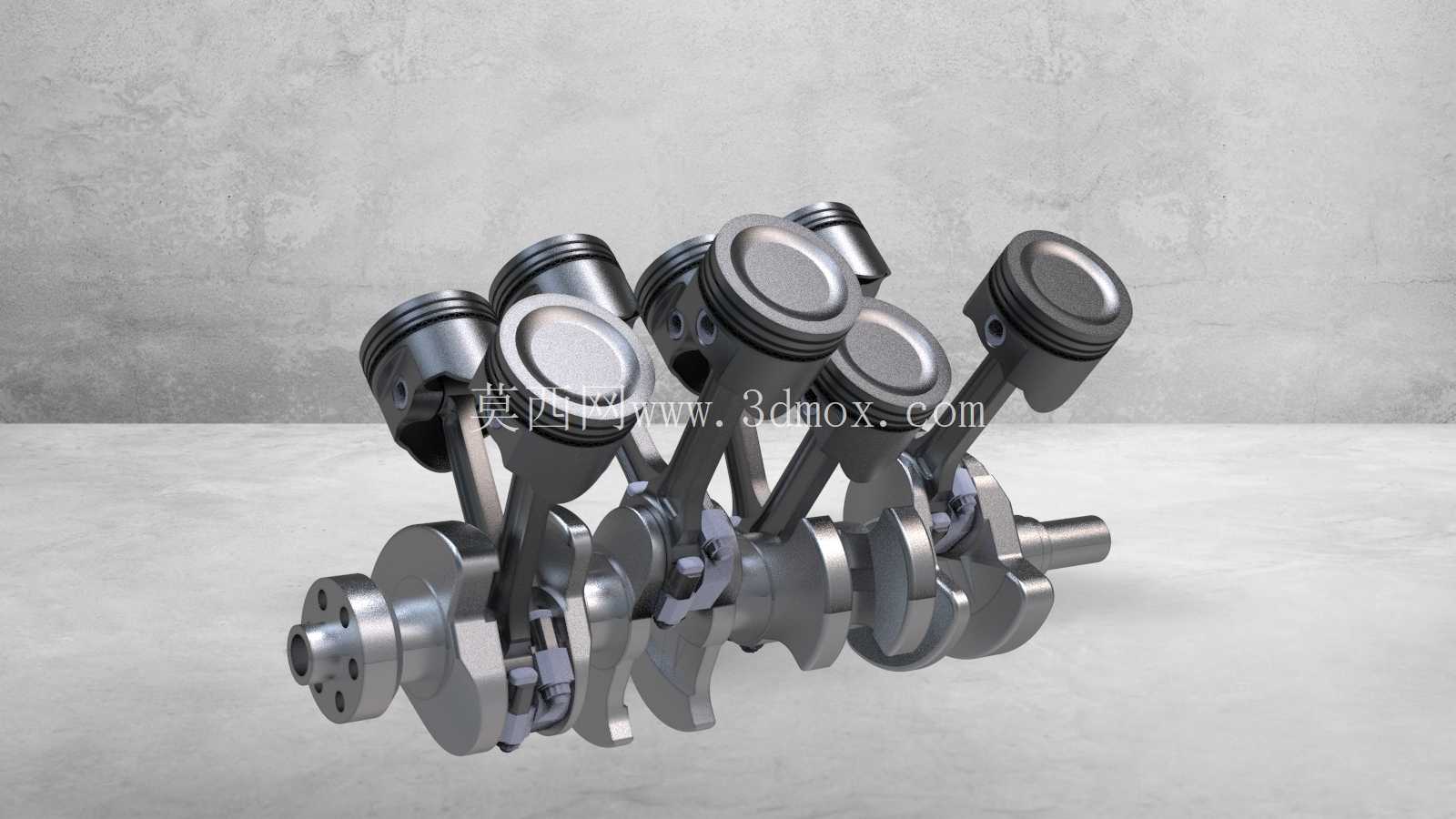

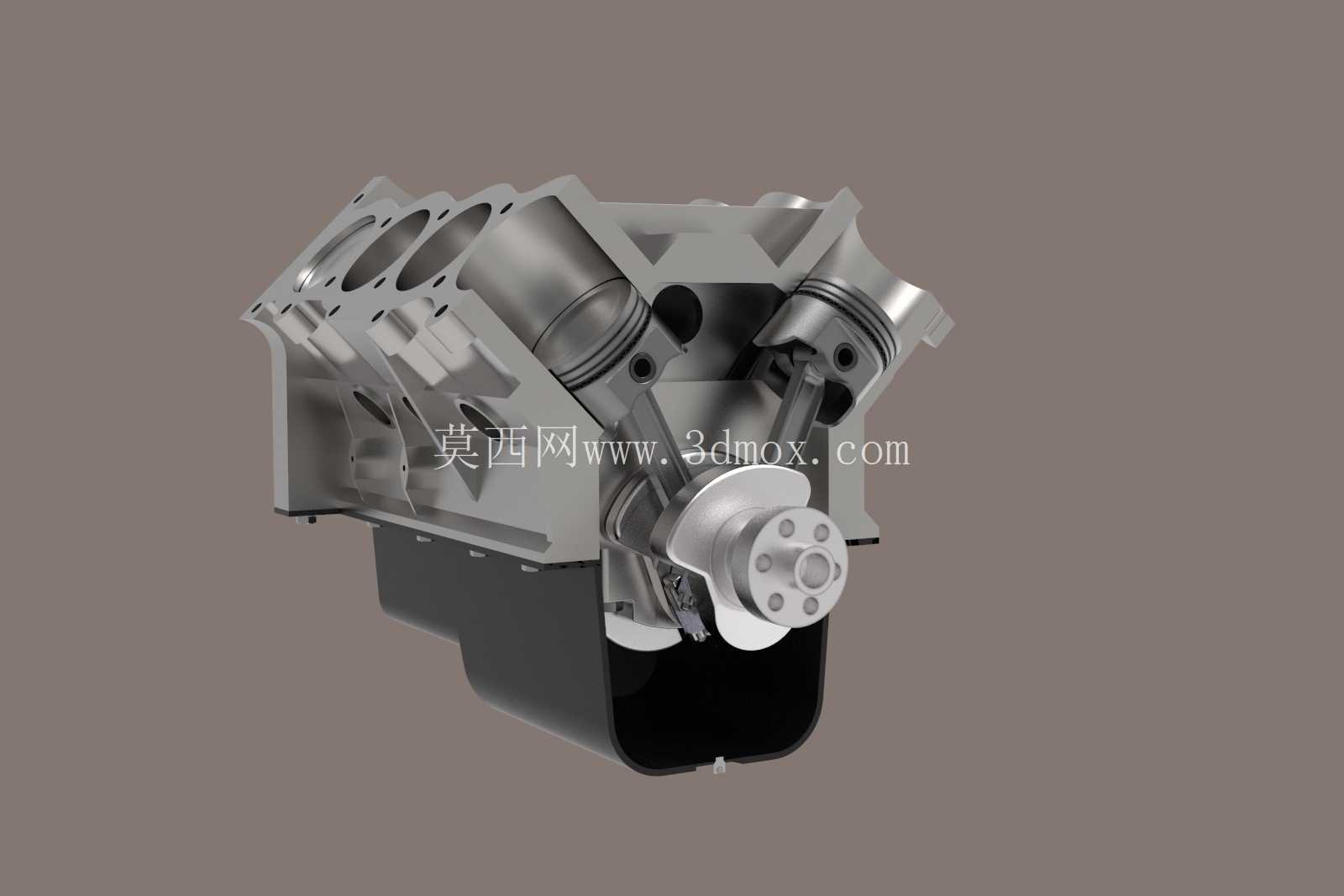

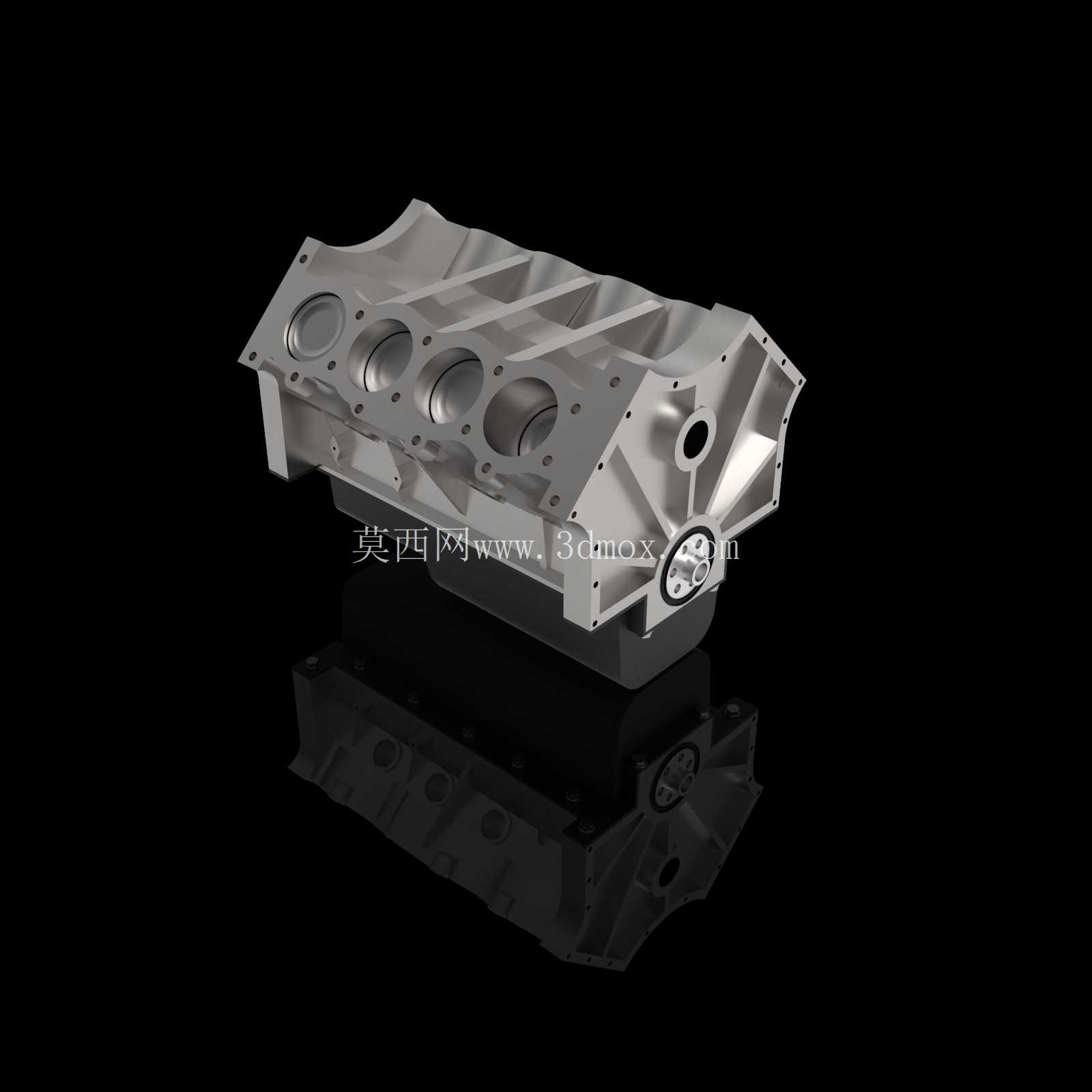

在功能特性层面，模型完整还原了曲柄连杆机构的运动逻辑，活塞销与连杆小头的浮动配合间隙、连杆大头与曲柄销的轴瓦安装空间、曲轴主轴颈与缸体主轴承座的同轴度要求都在建模时做了精准还原，能够直观呈现活塞往复运动转化为曲轴旋转运动的完整动力传递路径。缸体部分采用了常规的水冷式集成设计，缸筒周围的冷却水道空腔、缸体上部的缸盖螺栓孔位、侧壁的机油回流通道都做了实体化呈现，没有做简化省略，方便设计人员直接调取做冷却系统、润滑系统的流道分析。下部的油底壳采用了冲压式结构设计，集滤器的安装位置、放油螺塞的孔位、油底壳与缸体下平面的密封胶条安装槽都完全按照实际装配要求设计，能够满足润滑系统储油、机油回流的功能需求。

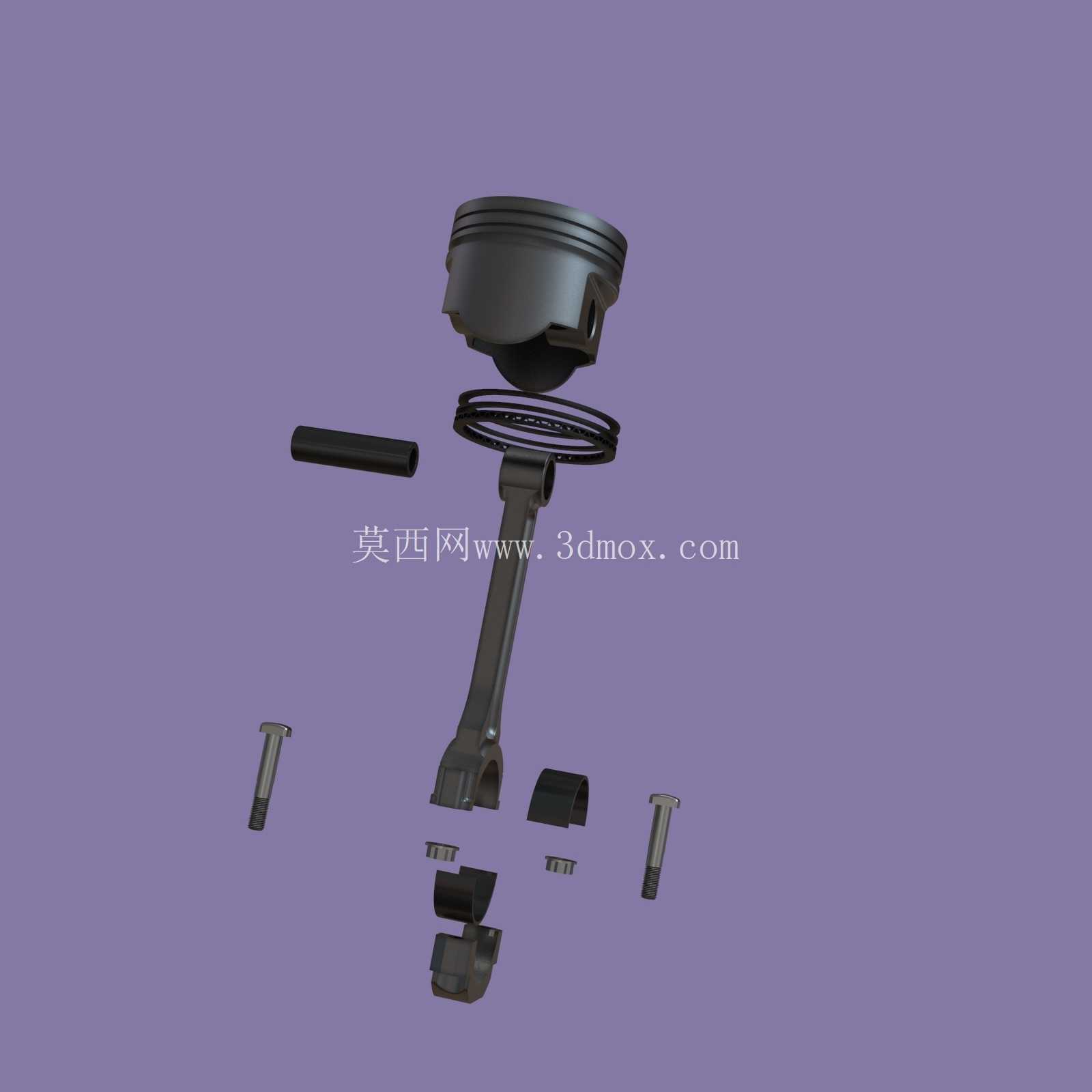

从设计思路来看，整个总成的建模完全遵循自上而下的装配设计逻辑，先以曲轴的回转中心、缸体的中心对称面、缸盖的安装平面作为三个核心设计基准，所有零部件的定位都围绕这三个基准展开，避免了装配过程中出现基准偏移导致的干涉问题。活塞部分的建模还原了燃烧室凹坑、活塞环槽、活塞销座的加强筋结构，活塞环的气环、油环槽的宽度和深度都按照常规量产机型的参数设置，能够直接用于活塞组的运动仿真分析。连杆部分的杆身采用了工字形截面设计，在保证结构强度的前提下尽可能降低往复运动质量，连杆大头的剖分面采用了斜切口设计，方便装配过程中从缸筒内抽出活塞连杆组，螺栓孔的定位凸台也做了加强处理，避免螺栓紧固时出现应力集中。

在安装边界的尺寸控制上，整个总成的长宽高尺寸完全适配常规前置前驱车型的动力舱布局，缸体两侧的发动机悬置安装点位置、进气侧与排气侧的附件安装空间都预留了足够的余量，不会和周边的冷却系统、进排气系统、转向系统部件出现干涉。主轴承盖采用了独立式设计，每个主轴承盖都通过两个螺栓与缸体紧固，结合面的定位销孔位置精准，保证曲轴安装后的同轴度误差控制在量产要求的范围内。曲轴部分的平衡重结构完全按照四缸机的一阶、二阶平衡需求设计，能够抵消活塞往复运动产生的惯性力，降低发动机运转过程中的振动水平。油底壳的下部设计了挡油板结构，避免车辆在加减速、转向工况下机油出现剧烈晃动，保证机油泵能够持续稳定吸油，整套模型的所有零部件都具备可编辑的参数化特征，设计人员可以根据不同的排量需求调整缸径、行程、连杆长度等核心参数，快速衍生出不同功率等级的动力总成方案，也可以直接用于教学演示、装配工艺仿真、结构强度校核等不同场景。
