发动机侧盖压铸成型结构设计

这款发动机侧盖是内燃机动力单元外侧的核心防护与结构承载零件，主要应用在小排量通用汽油机、园林机械动力、小型摩托发动机的曲轴箱外侧位置，日常工况下需要同时承担密封曲轴箱腔体、遮挡内部运转的曲柄连杆机构、为外部附属安装件提供固定点位的多重作用。实际装车使用时，侧盖的内侧会贴合曲轴箱的结合端面，两者之间加装耐油密封垫后通过螺栓锁紧，既可以阻挡曲轴箱内的机油飞溅泄漏，也能避免外部的泥沙、雨水、扬尘进入腔体内部，破坏运动副的润滑环境。

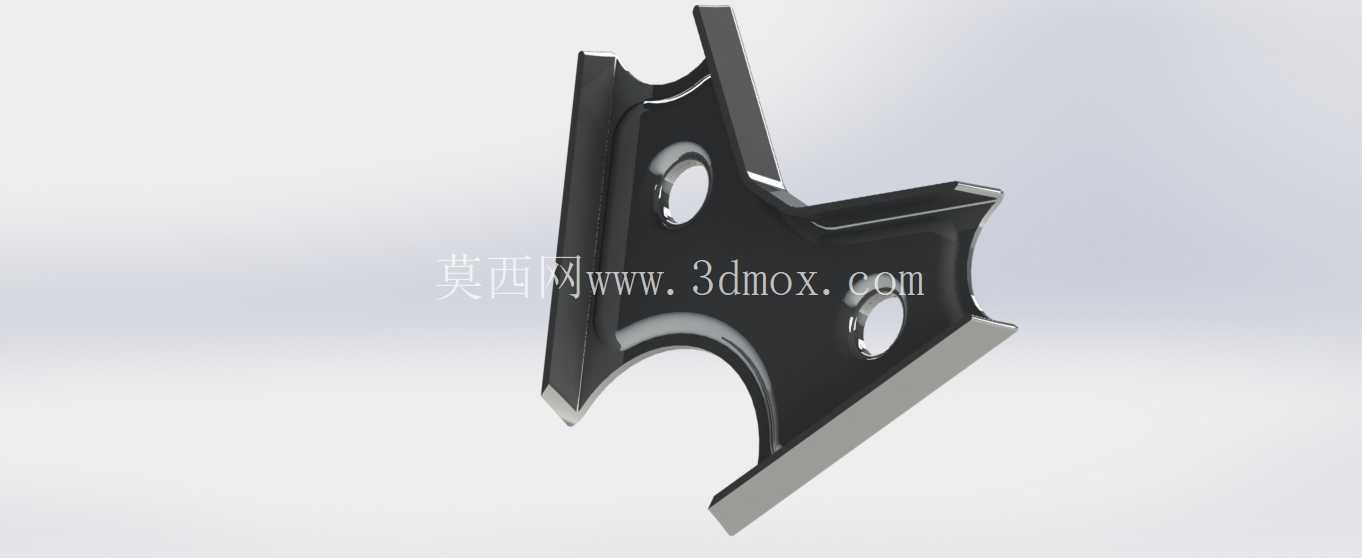

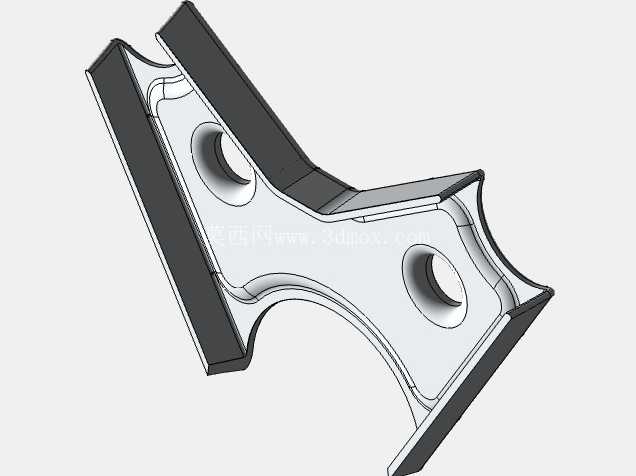

从结构设计逻辑来看，这款侧盖采用了不规则的异形轮廓，完全匹配对应机型曲轴箱外侧的安装边界，没有多余的外凸结构，能够在紧凑的动力舱布局里最大化节省安装空间。零件上预留的两个贯通安装孔，位置精度控制在±0.1mm范围内，对应曲轴箱上的预装螺纹孔，装配时可以直接穿入螺栓完成定位锁紧，不需要额外调整对位，能有效提升总装环节的作业效率。零件边缘做了差异化的厚度设计，贴合曲轴箱的密封法兰边厚度保持在3mm，保证螺栓锁紧时不会出现翘曲变形，避免密封失效漏油；非密封区域的壳体厚度控制在2.2mm，在满足结构强度要求的前提下尽可能降低零件自重，减少动力单元的整体负载。

零件外侧的弧形避让槽是设计时的重点考量部分，这个槽位刚好对应发动机外侧的启动棘爪或者调速齿轮的运动轨迹，预留的2mm安全间隙可以保证运动件运转时不会和侧盖发生剐蹭异响，同时也不会因为间隙过大导致外部异物更容易进入腔体。零件表面做了黑色氧化防锈处理，能够适应户外作业时的潮湿、多尘环境，长期使用也不容易出现锈蚀剥落的问题。

在压铸工艺适配性上，这款侧盖的所有转角位置都做了R1.5-R3mm的圆角过渡，没有尖锐的直角结构，既可以避免压铸时铝液填充出现冷隔、缺料的缺陷，也能减少零件冷却过程中的应力集中，降低成品开裂的风险。零件的拔模斜度统一设置为1.5°，内侧因为要贴合密封垫，拔模斜度控制在1°以内，保证密封面的平面度公差在0.05mm范围内，锁紧后密封垫的压缩量均匀，不会出现局部密封压力不足导致的渗油问题。

实际选型匹配时，需要重点核对侧盖的安装孔中心距、密封面轮廓尺寸、外侧避让槽的位置深度这几个核心边界参数，确保和对应型号的曲轴箱完全适配，避免出现安装错位、运动干涉的问题。这款侧盖的结构设计也兼顾了后期维护的便利性，拆卸时只需要松开固定螺栓即可取下，不需要拆解周边的其他附属部件，日常检查调整气门间隙、清理曲轴箱通风口的时候操作空间充足，能有效降低售后维护的工时成本。
