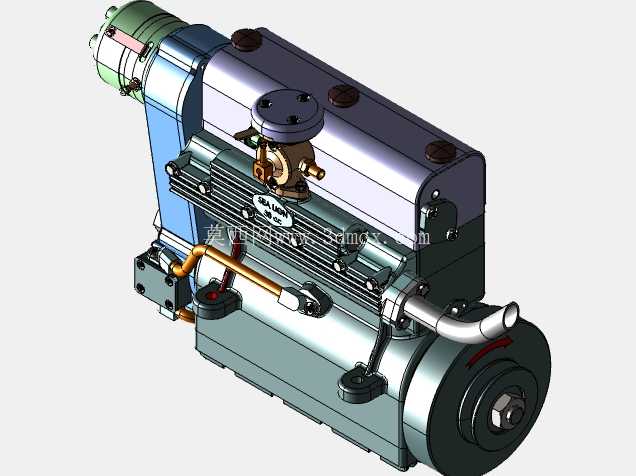

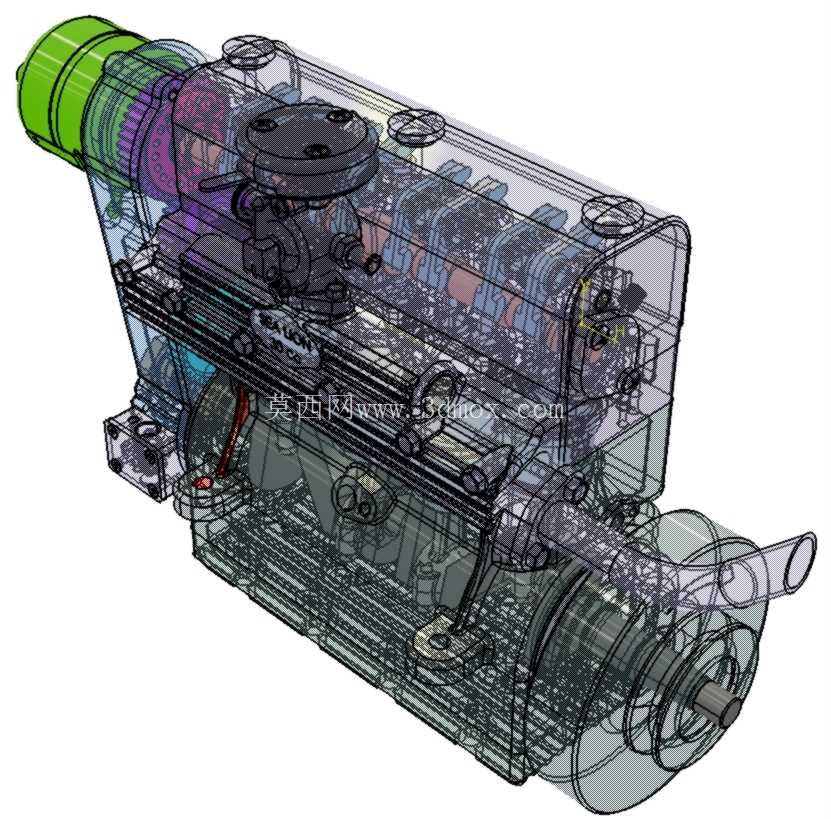

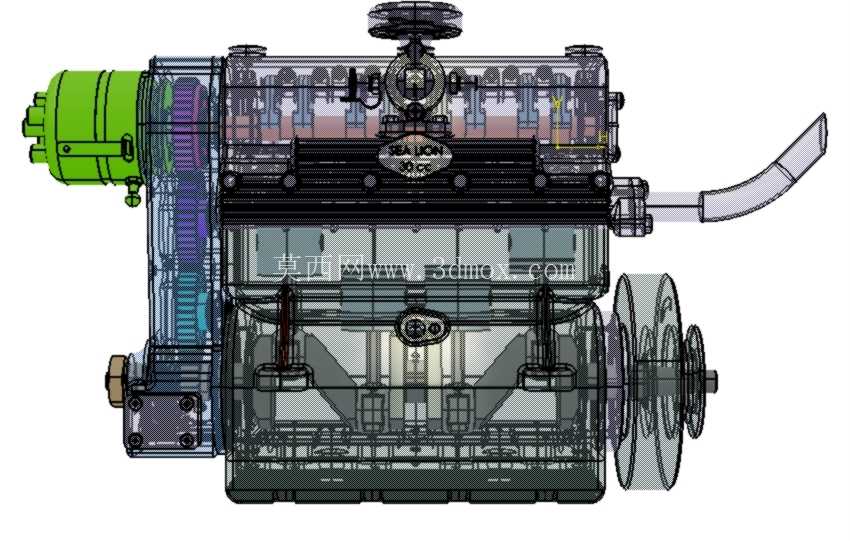

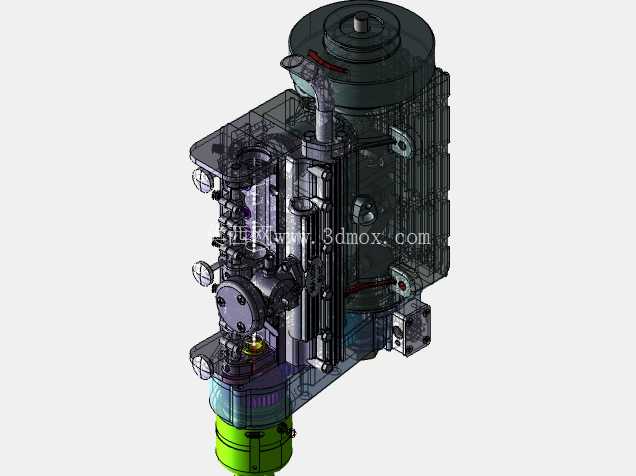

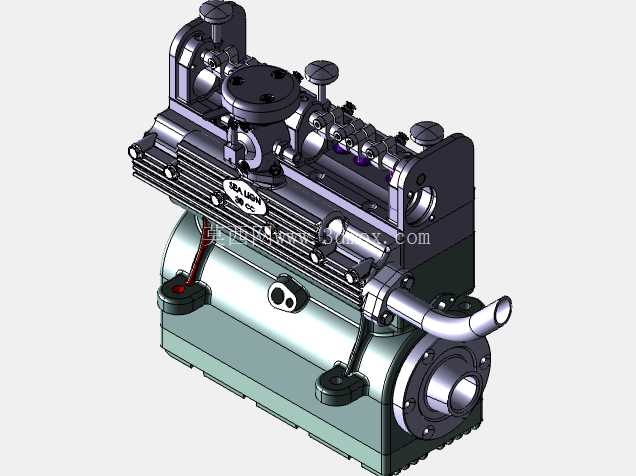

30cc排量海狮款参数化内燃机结构设计

这款30cc排量的单缸内燃机结构，在小型动力设备领域有着非常广泛的适配场景，从园林作业的手持式绿篱机、高枝锯，到航模领域的固定翼特技飞机、小型无人船，再到便携发电机组、迷你越野摩托的动力单元，这类小排量高转速内燃机的结构合理性，直接决定了终端设备的动力输出平顺性与运行可靠性。做这类小排量动力的参数化结构设计时，最先要锚定的是整机的安装边界，毕竟搭载这类动力的设备本身空间余量都非常有限，横向宽度要避开搭载设备的机架安装位，输出轴的伸出长度要匹配后续连接的离合器、减速齿轮组或者螺旋桨连接座的安装尺寸，排气侧的管路走向不能和设备的覆盖件、燃油箱产生干涉，进气侧的化油器或者电喷节流阀体安装位，要预留出空滤的装配与后期维护空间。

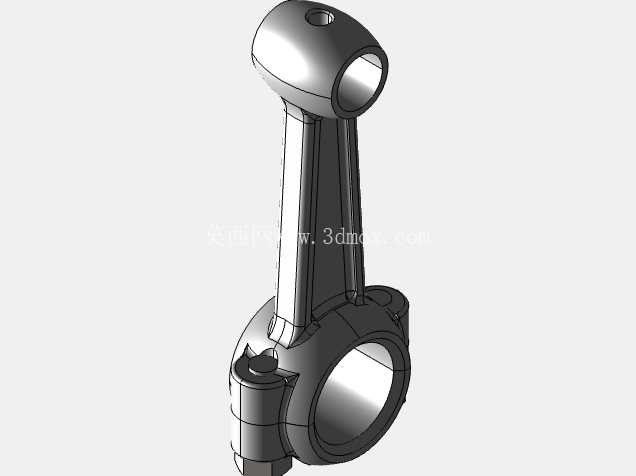

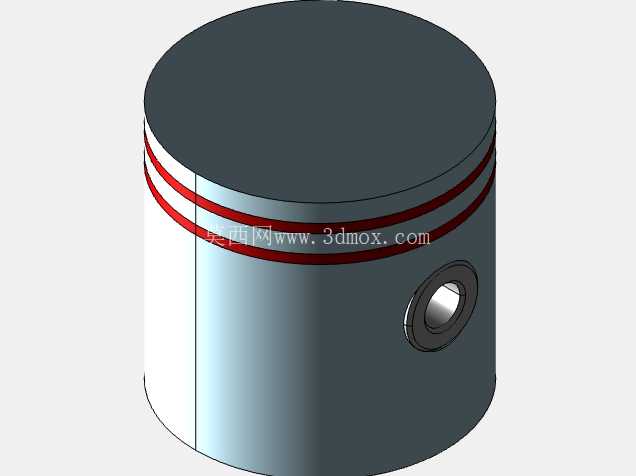

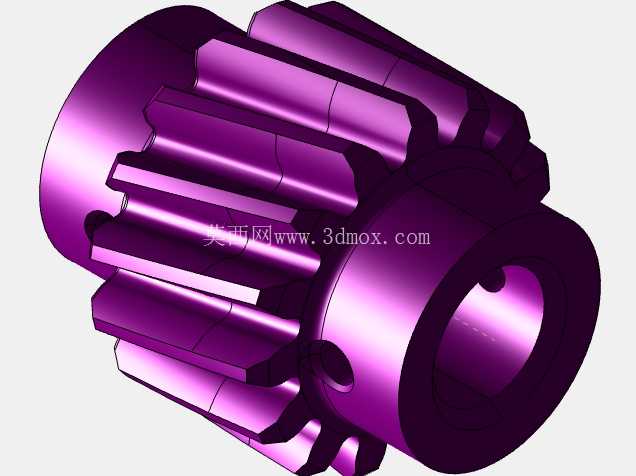

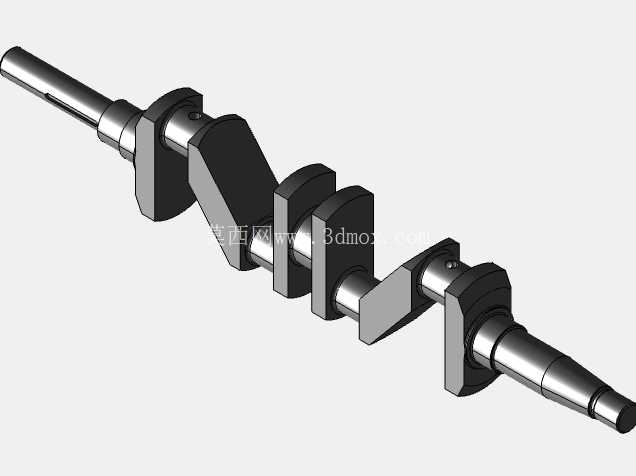

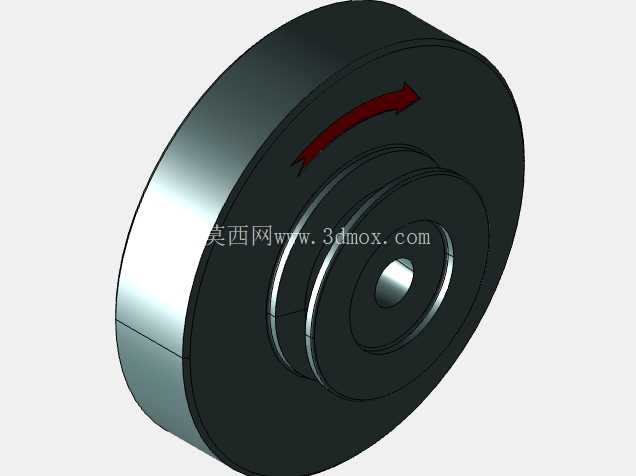

从结构设计逻辑来看，这款机型采用了典型的单缸侧置凸轮轴配气结构，缸体与曲轴箱采用一体化压铸的基体设计，能在保证缸体刚性的前提下尽可能压缩整机重量，毕竟小排量动力的自重控制直接影响搭载设备的操作手感，比如手持式园林工具如果动力端过重，长时间作业会大幅提升操作人员的疲劳度。曲柄连杆机构的配重是设计中的核心环节，30cc排量的机型工作转速通常能达到上万转，曲轴的平衡块配重如果匹配不到位，高转速下的整机振动会直接传导到设备握持端，不仅影响操作精度，长期运行还会导致连接紧固件松脱、周边电子元器件震损。设计时需要结合活塞、活塞销、连杆的往复运动质量，反复核算平衡块的偏心质量与角度，同时要预留出曲轴两端轴承的安装位，输入端的启动齿轮组要和手拉启动器或者电启动马达的齿轮模数匹配，输出端的飞轮集成了散热风扇与磁钢，既要保证运转时能给缸体散热片提供足够的冷却风量，还要匹配点火系统的触发线圈位置，保证点火正时的准确性。

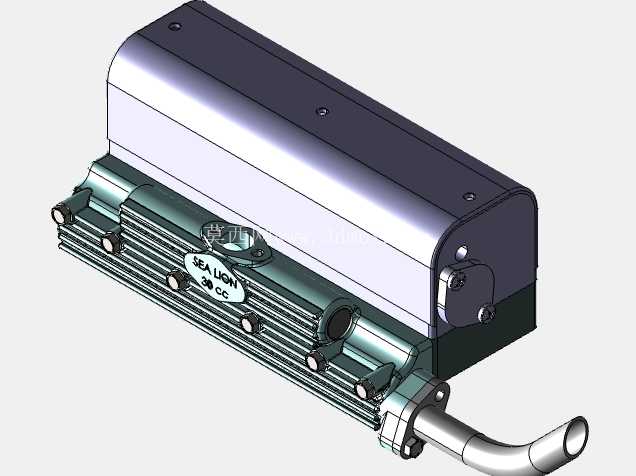

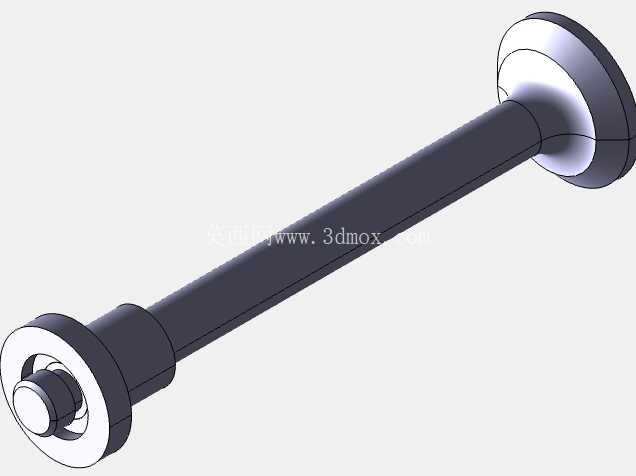

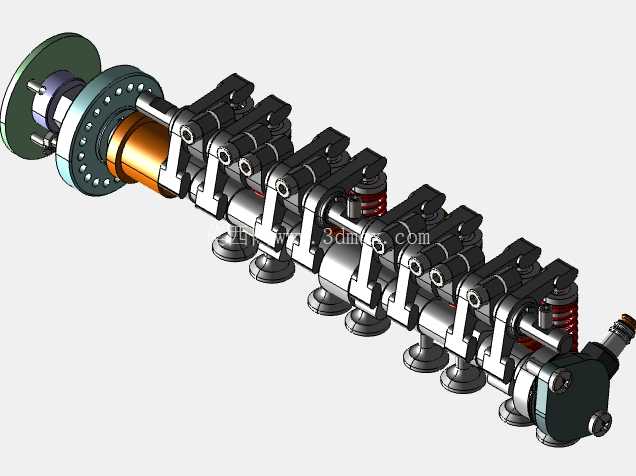

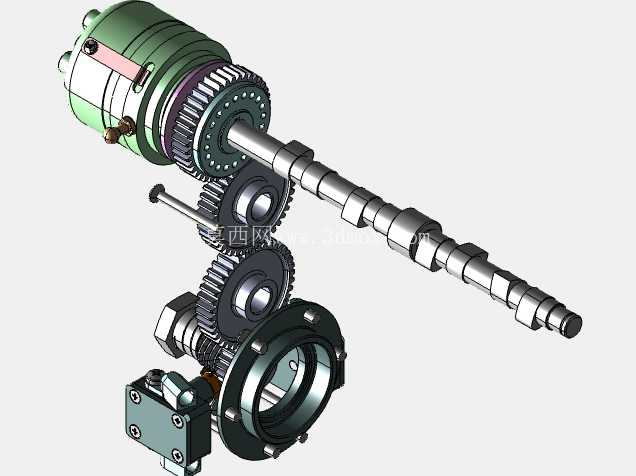

配气机构的设计直接影响发动机的充气效率，这款机型的进排气门布置角度经过了参数化优化，在小排量的结构限制下尽可能提升进排气的流通截面积，凸轮型线的设计兼顾了低转速扭矩输出与高转速的动力延续性，避免出现低转无力高转发喘的动力断层。缸盖部分的散热片排布方向顺着飞轮的吹风方向设置，能让冷却气流顺着散热片间隙完整流过缸盖高温区域，避免局部热点导致的爆震、缸盖变形等问题。润滑系统采用小排量机型常用的飞溅润滑结构，曲轴箱内的机油拨叉在曲轴运转时带起机油，飞溅到缸壁、轴承、凸轮轴等摩擦副表面，这种结构不需要额外的机油泵，能大幅简化结构、降低整机重量，设计时要注意曲轴箱内的油道导向结构，保证各个摩擦副都能得到足够的机油润滑，同时要避免机油窜入燃烧室导致烧机油的问题，活塞环的油环回油孔位置、缸体的回油通道尺寸都要经过反复校核。

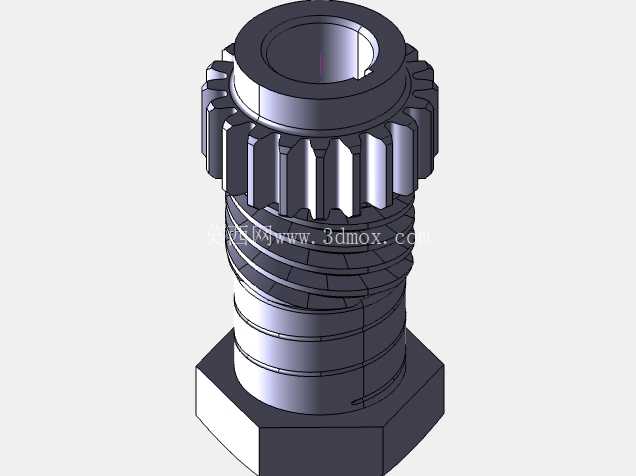

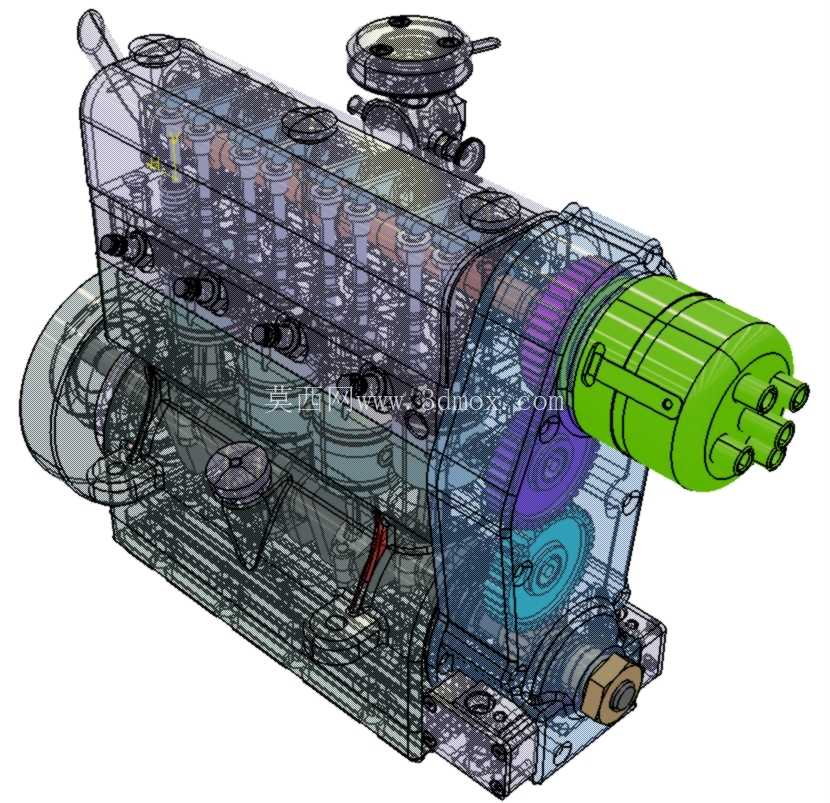

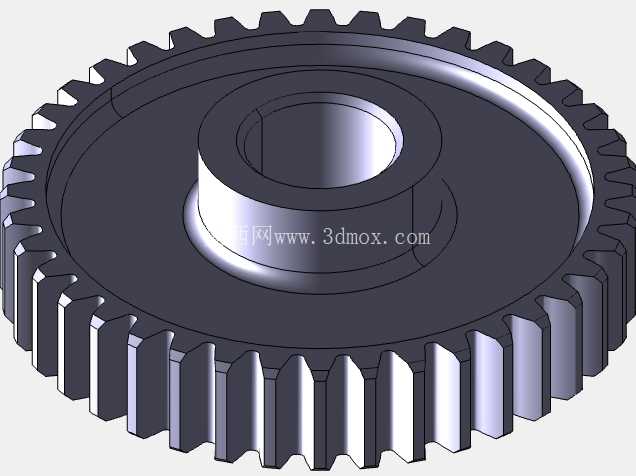

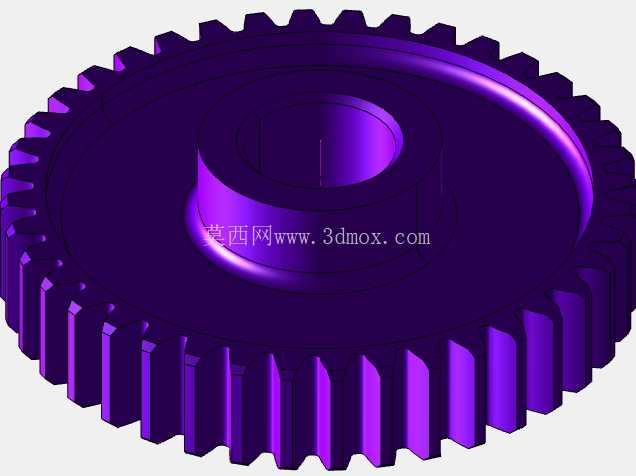

从安装适配的角度来看，整机的安装固定孔位采用了通用的小排量发动机安装孔距，能适配市面上多数同级别动力的替换安装需求，不需要对搭载设备的机架做额外改装。排气接口的法兰尺寸匹配通用的小型消音器安装规格，用户可以根据使用场景选择不同消音效果、不同回压特性的排气组件。进气侧的安装位兼容同规格的化油器与小型电喷节流阀体，能满足不同排放要求、不同成本定位的设备搭载需求。做这类参数化模型的结构设计时，所有配合尺寸都保留了参数调整余量，比如调整缸径、冲程参数就能快速衍生出不同排量的同系列机型，调整配气凸轮的型线参数就能适配不同用途的动力输出特性，不管是做教学演示的运动学仿真，还是做实际产品开发的结构参考，都能通过参数调整快速适配不同的设计需求，不需要从零开始重构整机结构，能大幅缩短前期方案设计的周期。在做运动干涉检查时，要全程模拟曲轴从下止点到上止点的全行程运动，核对气门开启最大行程时和活塞顶部的间隙，避免活塞上行碰撞气门导致的结构损坏，同时要核对正时齿轮组的啮合间隙，保证配气正时的准确性，齿轮侧隙过小会导致运转噪音大、磨损快，侧隙过大则会导致配气相位偏差，影响动力输出表现。
