户外景观五边形金属框架棚结构设计

　　这款五边形棚架结构主要面向户外公共休闲区域、景区配套休憩点、庭院景观造景等场景使用，作为户外遮阳挡雨的支撑骨架，可适配不同材质的顶面覆盖件与侧面围护结构，满足户外场景下的长期使用需求。从结构设计逻辑来看，整体采用正五边形对称布局，这种布局相比常规四角亭拥有更开阔的无遮挡视野，五个支撑点位均匀分布，受力传导路径更均匀，能有效降低单根立柱的荷载压力，适配户外多风环境下的抗倾覆要求。框架主体采用型材拼接的结构形式，顶部屋架部分采用多段杆件交叉汇交的设计，所有杆件在中心顶点处汇交固定，形成放射状的受力支撑体系，每一面的坡顶框架都由上下弦杆与斜向支撑杆件组成三角形稳定结构，避免屋架部分在长期荷载作用下出现形变。

　　中部设置两道环形围合杆件，一方面对五根竖向立柱起到横向拉结作用，提升整体框架的抗侧移能力，另一方面也可作为座椅靠背、装饰挂板的安装基础，拓展结构的附加功能。竖向立柱采用向外微张的倾斜设计，而非垂直落地，这种设计能够扩大底部支撑的覆盖范围，进一步提升整体结构的稳定性，同时让整体造型更具线条张力，避免垂直立柱带来的呆板感。从尺寸边界来看，该结构顶部对边尺寸为2114mm，底部支撑点位的对边尺寸达到3083mm，整体高度为2690mm，安装时需要预留直径不小于3.2米的平整硬化地面，五个支撑脚的点位需要按照正五边形的分布定位，相邻支撑脚的弦长误差需要控制在5mm以内，避免框架组装时出现杆件错位、安装应力过大的问题。

　　在实际工程应用中，该框架可根据使用场景选择不同材质的型材，常规户外场景可选用镀锌钢材做表面喷塑处理，沿海高腐蚀区域可替换为铝合金型材，所有杆件的连接节点可采用焊接或螺栓装配式连接，装配式连接的结构更便于现场组装与后期拆卸转运，适合临时活动场景的使用需求。设计过程中需要重点校核顶部雪荷载、侧面风荷载对杆件的受力影响，尤其是顶部汇交节点的连接强度，需要保证在极端天气下节点不会出现脱开失效的问题。中部的两道环形横杆除了结构拉结作用外，下部的横杆可直接作为休憩座椅的支撑横梁，上部的横杆可用于安装装饰灯带、置物挂钩等配件，无需额外在立柱上焊接附加支架，减少现场施工的工作量。

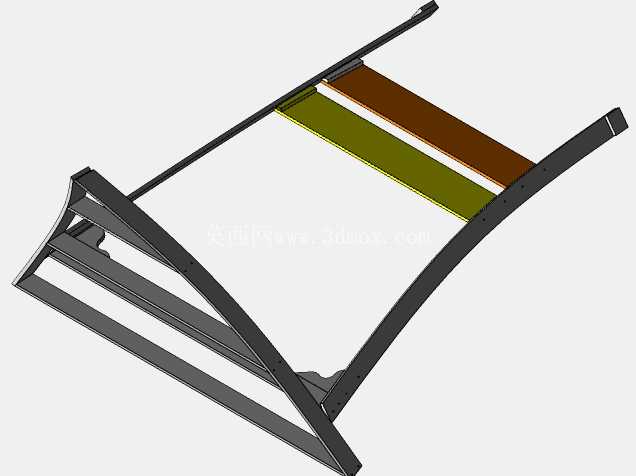

　　五边形的布局在实际场景布置中，相比矩形或六边形的棚架，更容易与周边的景观绿植、步道走向形成呼应，不会出现棱角正对步道的违和感，五个立面均可设置进出通道，也可根据需求在部分立面设置半高围挡或格栅，提升休憩区域的私密性。框架的杆件截面选型需要根据实际使用地的气候条件调整，常规内陆地区选用40*40mm的方管即可满足受力要求，常年大风区域需要适当加大立柱与主屋架杆件的截面尺寸，同时增加支撑脚与地面的固定预埋件深度，保证结构的抗风等级达到使用要求。在建模过程中，所有杆件的相贯切口都需要做精准的适配处理，保证现场组装时杆件能够完全贴合，减少现场切割调整的工作量，每个连接节点都预留对应的螺栓安装孔位，孔位公差控制在0.2mm以内，保证装配式安装的顺畅度。
