ALCOMET立体浮雕金属标识牌结构设计

　　做工业设备外观结构设计这么多年，品牌标识件的细节往往最能体现整机的质感把控，很多新手设计师容易忽略这类小零件的安装适配性，最后装机的时候要么贴合不严，要么凸字高度和周边结构干涉，反而拉低了整套设备的外观完成度。这次做的这款长条形凸字金属标识，主要是给工业电气柜、成套传感检测设备、金属加工机床的外门板做品牌标识用，这类安装场景大多是平整的冷轧钢板或者铝合金型材表面，安装面的平面度公差一般控制在0.2mm以内，所以标识件的背面必须做全平面铣平处理，不能有局部凸起或者加工残留的刀纹，不然打胶或者铆钉固定的时候会出现局部翘边，车间里长期受设备振动影响，边角很容易起翘脱落。

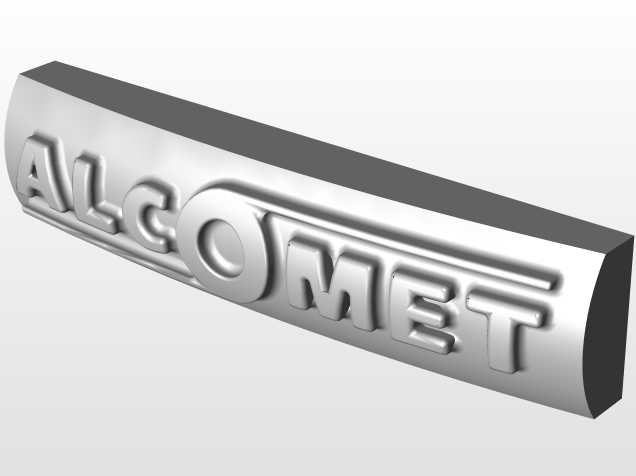

　　从结构设计的角度来说，这款标识采用半圆柱弧面过渡的长条造型，整体截面是D型结构，平直的背面完全贴合安装基面，正面的圆弧面从侧边平缓过渡到安装面，没有尖锐的棱角，一方面是避免车间操作人员巡检的时候剐蹭受伤，另一方面圆弧面的光影过渡比纯平面更有质感，光线打上去的时候凸字的明暗层次更清晰，品牌识别度更高。凸字的高度控制在1.5mm，这个数值是经过多轮装机验证的，既不会因为字高太矮导致积灰后看不清字体轮廓，也不会因为字高过高，在设备做外包装运输的时候被泡沫或者包装箱剐蹭掉字，同时这个高度也刚好适配常规的丝网填漆工艺，油漆不会因为字槽太浅溢出，也不会因为太深导致积漆不均匀。

　　字体的边缘做了0.2mm的圆角过渡，没有做尖锐的直角，一方面是金属冲压或者铣削加工的时候，尖锐内角容易出现刀具崩损，加工良率会低很多，另一方面圆角过渡的字体在长期使用过程中，不会因为擦拭、磕碰出现掉漆或者边角崩缺，耐用性更好。整体的长度方向两端做了和弧面一致的半圆收头，没有做直角切边，避免安装的时候边角划手，也让整个标识的视觉感更协调。安装方式上预留了两种可选结构，一种是背面预贴3M双面胶的沉槽，胶层厚度控制在0.8mm，沉槽深度0.7mm，粘贴之后胶层被轻微压缩，不会出现胶层外露溢胶的情况；另一种是在标识两端预留2mm的沉头安装孔，可以适配M2的沉头铆钉或者螺丝，适合振动更大的重型加工设备使用，两种安装结构可以根据不同的设备使用场景灵活选择，不需要额外改模。

　　设计的时候特意把凸字和基底做了一体化结构，没有采用后期粘贴字体的方案，主要是考虑工业设备的使用环境复杂，很多车间存在油污、切削液飞溅、高低温交替的情况，粘贴的字体长期在这种环境下很容易脱落，一体化的结构不管是采用铝合金铣削、不锈钢冲压还是锌合金压铸工艺，都能保证字体和基底的连接强度，使用寿命和设备整机的生命周期保持一致。弧面的曲率半径经过反复调整，保证在1.5米的常规设备观察距离下，正面看字体不会因为弧面变形出现视觉上的拉伸扭曲，侧面45度角观察的时候也能清晰识别品牌字样，兼顾了不同角度的识别效果。另外标识的厚度控制在8mm，这个厚度既保证了零件本身的结构刚性，安装的时候不会因为按压出现变形，也不会因为太厚突出安装面太多，导致设备搬运的时候被磕碰损坏，安装后突出安装面的总高度就是8mm，和周边的门板把手、警示标识的突出高度保持一致，不会出现突兀的高差。

　　在建模过程中，所有的过渡曲面都做了G2连续处理，没有出现曲面折痕，不管是后期做渲染效果图还是加工编程，都能直接导出使用，不需要再做曲面修补。字体的轮廓完全按照品牌方的矢量图做等比例缩放，没有出现字体变形或者笔画粗细不均的情况，每个笔画的宽度都保持一致，凸字的拔模角度做了1度，方便压铸或者铣削加工的时候脱模，不会出现卡模的情况。背面的安装沉槽和沉头孔都做了公差配合设计，沉头孔的深度刚好让螺丝安装后和背面齐平，不会出现螺丝突出导致安装面贴合不严的问题。这类标识件虽然体积小，但是作为设备外观的视觉焦点，每一个尺寸细节都要结合实际的安装场景、加工工艺、使用环境来调整，不能只追求视觉效果忽略工程实际的落地性，不然再好的外观设计到了生产车间也没法批量装机使用。
