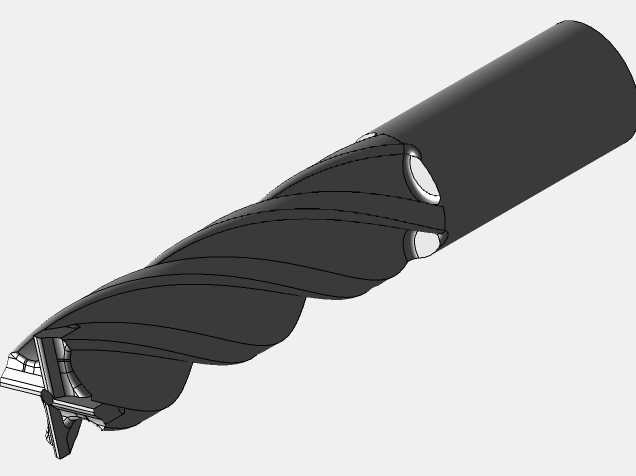

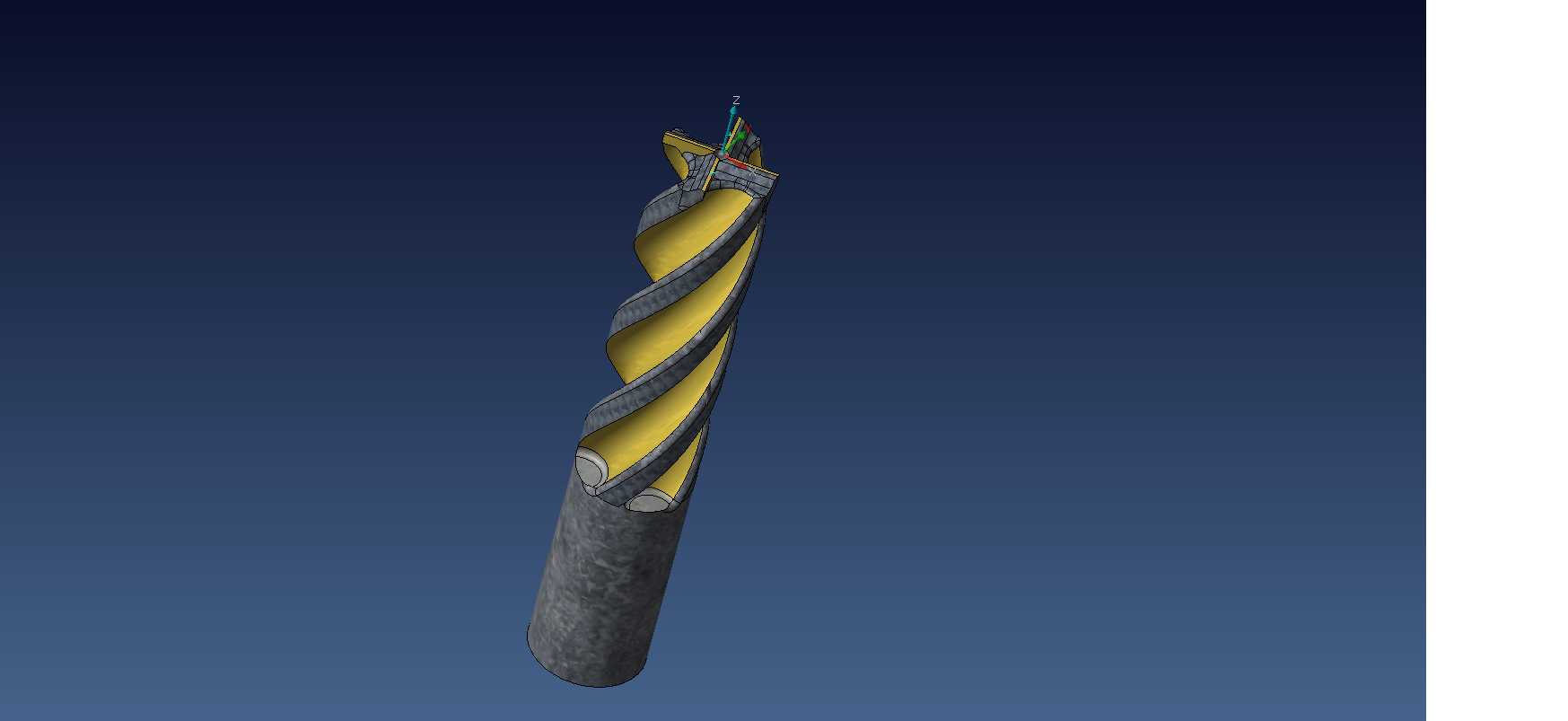

直径20mm螺旋刃立铣刀三维数模

　　这款直径20mm的立铣刀，是金属切削加工场景里应用极广的多刃回转刀具，日常在立式加工中心、数控铣床、普通镗铣床的主轴端都能见到它的身影，不管是普通碳钢的平面开粗、合金钢的型腔铣削，还是有色金属的侧壁精修，只要匹配对应的切削参数，它都能稳定完成加工任务。从结构设计来看，这款立铣刀采用了等螺旋角的螺旋刃布局，切削过程中每一段刃口都是逐步切入、逐步切出工件材料，不会像直刃铣刀那样整个刃口同时冲击工件，能大幅降低切削过程中的振动，让主轴负载更平稳，也能有效提升加工后的表面质量，减少后续钳工修磨的工作量。刃口部分做了分屑槽设计，加工过程中产生的切屑会顺着螺旋槽的螺旋角方向顺利排出，不会在容屑槽内堆积挤压刮伤已加工表面，尤其是在深槽铣削、

　　大切深开粗的工况下，顺畅的排屑性能能有效避免闷刀、崩刃的问题。刀体的圆柱柄部采用标准直柄设计，适配市面上绝大多数的弹簧夹头、液压刀柄、热缩刀柄，装夹时只要保证柄部清洁无毛刺，夹紧后就能保证足够的夹持力，承受大进给切削时的扭矩不会出现打滑、掉刀的问题。从安装边界来看，这款立铣刀的有效切削刃长度匹配20mm直径的常规加工需求，装夹时只要保证刀柄夹持长度不小于柄部直径的1.5倍，就能在满刃切削时保持足够的刚性，不会出现让刀弹刀的问题。在实际加工应用中，这款立铣刀可以完成平面铣削、台阶面加工、沟槽铣削、斜向插铣、轮廓仿形铣等多种加工工序，不需要频繁换刀就能完成单个零件上的多特征加工，能有效减少机加工过程中的换刀辅助时间，

　　提升设备的实际加工效率。设计这款刀具数模的时候，完全还原了实际刀具的刃口前角、后角以及螺旋角参数，容屑槽的截面轮廓也按照实际磨削成型的轨迹做了还原，不管是用来做机加工工艺仿真、刀具路径干涉检查，还是用来做机床加工场景的装配展示，都能完全匹配实际生产中的尺寸比例，不会出现数模和实物尺寸偏差导致的仿真误判。在做加工中心的刀库装配仿真时，这款立铣刀的外形尺寸完全符合标准刀具的轮廓参数，装入刀库刀夹时不会出现干涉，换刀机械手抓刀、主轴拉刀的动作仿真都能顺利完成。针对模具加工场景，这款立铣刀的刚性足够应对预硬钢的半精加工，刃口的强度设计也能承受断续切削时的冲击，在加工带台阶的模具钢料时，不需要分层走太多次刀就能达到要求的尺寸精度。日常做设备改造、工装设计的时候，如果需要设计刀具避让空间，直接调用这个数模就能准确核对刀具和工件、夹具之间的安全间隙，避免实际加工时出现撞刀的问题。
