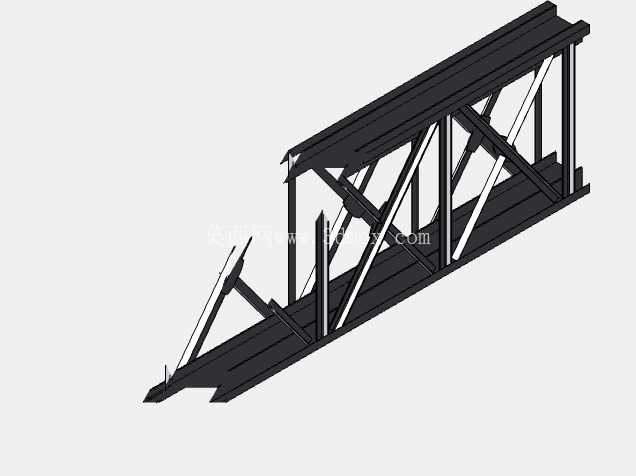

钢结构桁架支撑构件三维结构设计

在民用与工业建筑的大跨度空间结构、工业厂房侧墙围护、高耸构筑物抗侧力体系搭建场景中，这类桁架式支撑构件是承担水平荷载、传递竖向剪力的核心受力单元，区别于实腹式钢柱，其采用格构化杆件排布，在同等用钢量下能获得更大的截面回转半径，大幅提升构件长细比控制能力，降低大高度支撑构件的整体失稳风险。从实际工程用途来看，这类构件既可以作为建筑外立面的抗风柱承担风荷载传递，也可作为钢结构连廊、屋面桁架的竖向支撑单元，还能在工业设备的高耸支架体系中作为主承重框架使用，适配多类需要兼顾承重能力与结构自重控制的工程场景。

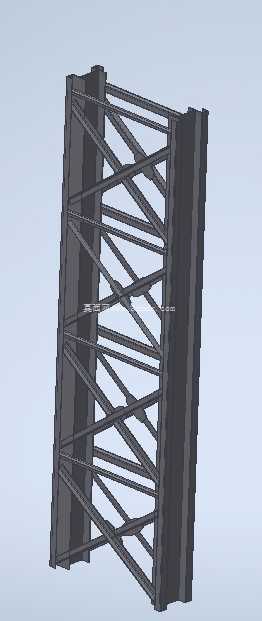

从功能特性上看，该构件采用双侧竖向实腹翼缘配合交叉斜腹杆的结构形式，两侧的竖向翼缘采用厚钢板组焊成箱型截面，承担整体结构的轴力与平面外弯矩，中间的交叉斜腹杆采用等边角钢或H型钢裁切制作，通过节点板与两侧翼缘焊接连接，形成稳定的三角形受力单元，能够将作用在构件上的水平力快速分解为杆件的轴力，避免局部杆件出现过大的弯矩应力，同时格构化的腹杆排布预留了充足的管线穿行空间，建筑外立面施工时可直接在腹杆间隙内敷设电气、给排水管线，无需额外预留管线支架位置，减少现场施工的二次焊接工作量。

设计思路上，该构件的建模过程优先遵循受力路径最短原则，斜腹杆的角度控制在45度到60度区间内，这个角度区间内腹杆的受力传递效率最高，同时能避免腹杆长细比超出规范限值，节点位置的板件厚度比腹杆厚2mm，保证节点连接强度高于杆件本身强度，实现“强节点弱杆件”的结构设计要求；两侧翼缘的钢板厚度根据构件总高度与设计荷载取值调整，翼缘外侧预留了与上部梁体、下部基础连接的螺栓孔位，孔位采用长圆孔设计，可抵消现场安装时的基础施工误差，降低安装对位难度。

从安装边界与尺寸控制角度，这类构件的宽度通常根据支撑面的荷载需求设定在800mm到1500mm区间，总高度可根据建筑层高需求在3m到12m区间内模块化拼接，单段构件的重量控制在现场起重设备的吊装半径荷载范围内，避免出现吊装能力不足的问题；构件两端的连接端面采用铣平加工，保证安装时端面贴合度达到75%以上，减少连接螺栓的受剪荷载，腹杆与翼缘的焊接位置全部采用连续角焊缝，焊脚尺寸根据腹杆壁厚取0.7倍壁厚，避免焊接应力集中导致的杆件变形，建模过程中预先对所有焊接位置做了焊道预留，避免现场施工时出现杆件干涉问题。

在实际工程应用中，这类桁架支撑构件相比传统实腹式钢柱可节约30%左右的用钢量，同时构件的通透率更高，应用在建筑外立面时不会遮挡采光，应用在工业厂房内部时不会阻碍车间内的通风与管线排布，构件表面可根据防腐需求做镀锌或防腐涂料处理，适配沿海高腐蚀、内陆多粉尘等不同作业环境，所有杆件的连接节点都做了圆弧过渡处理，减少应力集中点，提升构件的疲劳荷载承受能力，适配有振动荷载的工业厂房支撑需求。
