带调平锚栓的混凝土柱基支撑结构

在工业厂区管廊架设、户外电气支架布设、小型设备立柱安装的场景里，经常会遇到单柱荷载在500kg级别的竖向支撑需求，这类立柱往往需要同步承载工艺管道、电缆桥架的附加荷载，对基础的安装水平度、抗拔稳定性都有明确要求，常规的现浇混凝土预埋直锚栓方案，很容易出现预埋定位偏差、后期调平余量不足的问题，一旦混凝土浇筑完成，锚栓位置偏差超过2mm就会导致上部立柱法兰无法对位，强行纠偏还会破坏混凝土握裹层，影响基础长期承载性能。

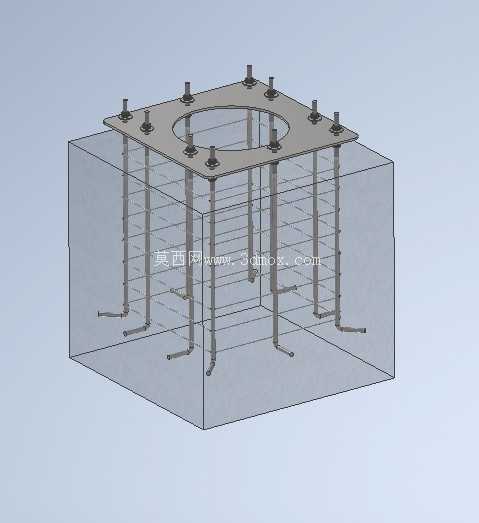

这套柱基结构的核心设计逻辑，是把锚栓的定位精度控制、水平调节功能从现浇工序里剥离出来，通过顶部的方形定位钢板提前固定所有锚栓的相对位置，每根锚栓都配套了上下两组调节螺母，在混凝土浇筑完成并达到养护强度后，可以通过螺母的旋进旋出微调顶部法兰板的水平度，不需要额外垫塞垫片，也不会出现垫片移位、受力不均的问题。锚栓下部做了90度弯钩处理，弯钩段水平延伸长度满足混凝土握裹力要求，能够有效抵抗上部立柱传递的倾覆力矩，避免锚栓在长期荷载下出现拔出滑移。

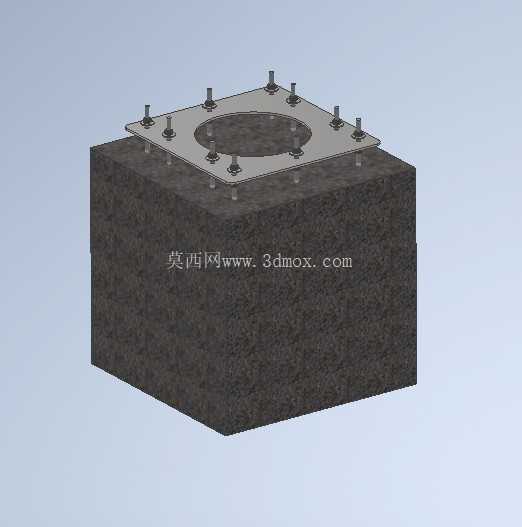

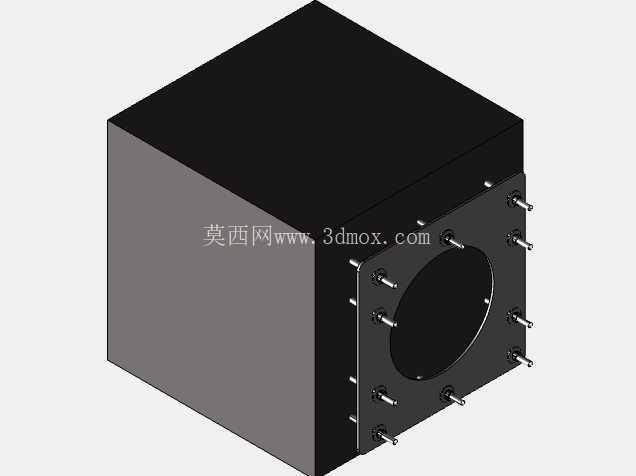

从结构组成来看，整个构件分为下部混凝土基体、预埋锚栓组、顶部定位法兰板三个部分，混凝土基体采用立方体构型，侧面没有额外突出结构，能够适配厂区道路旁、设备间隙内的狭小安装空间，不需要额外开挖大范围的作业面。顶部法兰板中心预留了圆形通孔，刚好匹配上部立柱的穿管、穿线需求，工艺管道和电缆可以直接从通孔内穿过立柱内部，不需要在法兰板侧面额外开孔走管，整体走线更加规整，也避免了管线外露带来的磕碰损伤风险。法兰板上的锚栓孔采用长圆孔与圆孔组合排布？不对，实际是沿方形板的四边均匀布置8组锚栓安装位，每个安装位都预留了足够的螺母操作空间，现场安装时可以用普通扳手直接完成调节锁紧，不需要特殊工装。

设计过程中优先考虑了普通金属加工车间的制造能力，所有板材采用常规Q235碳素结构钢，锚栓采用标准建筑用螺纹钢加工，不需要特殊的锻造、铸造工序，激光切割下料后焊接锚栓定位挡块即可完成预制，加工精度容易控制，制造成本也相对可控。在安装边界上，这套柱基的混凝土部分边长控制在常规小型柱基的合理范围内，顶部法兰板的尺寸比混凝土基体每边外伸一定距离，方便后期做混凝土面层收边、防水处理，锚栓伸出法兰板的长度预留了足够的调节余量，即使现场混凝土浇筑面出现±10mm以内的标高误差，也能通过螺母调节补偿，不需要返工凿打混凝土。

实际使用时，需要先在开挖好的基坑内固定好预制的锚栓-法兰板组件，通过临时支撑调整法兰板的初步水平度，再浇筑混凝土，待混凝土完全固化后，再次通过调节螺母校准法兰板的最终水平度，锁紧上部螺母后就可以安装上部立柱结构，整个安装过程不需要专业的结构工程师全程旁站，普通的安装工人经过简单交底就能完成操作。这种结构特别适合厂区内分散布置的小型管架柱、监控立杆、小型设备支架的基础施工，相比传统的直埋锚栓方案，能够大幅降低现场预埋的精度要求，减少后期安装的纠偏工作量，同时锚栓的弯钩结构配合混凝土的握裹作用，能够满足风荷载、小型设备振动荷载下的抗拔、抗倾覆要求，长期使用过程中也不容易出现立柱倾斜、基础沉降不均的问题。需要注意的是，这套结构的设计荷载是针对500kg级的竖向静荷载，如果应用在有较大动荷载、冲击荷载的场景，需要重新核算锚栓直径、混凝土强度等级以及基体尺寸，不能直接照搬使用。
