低温二氧化碳储罐及汽化撬装站结构

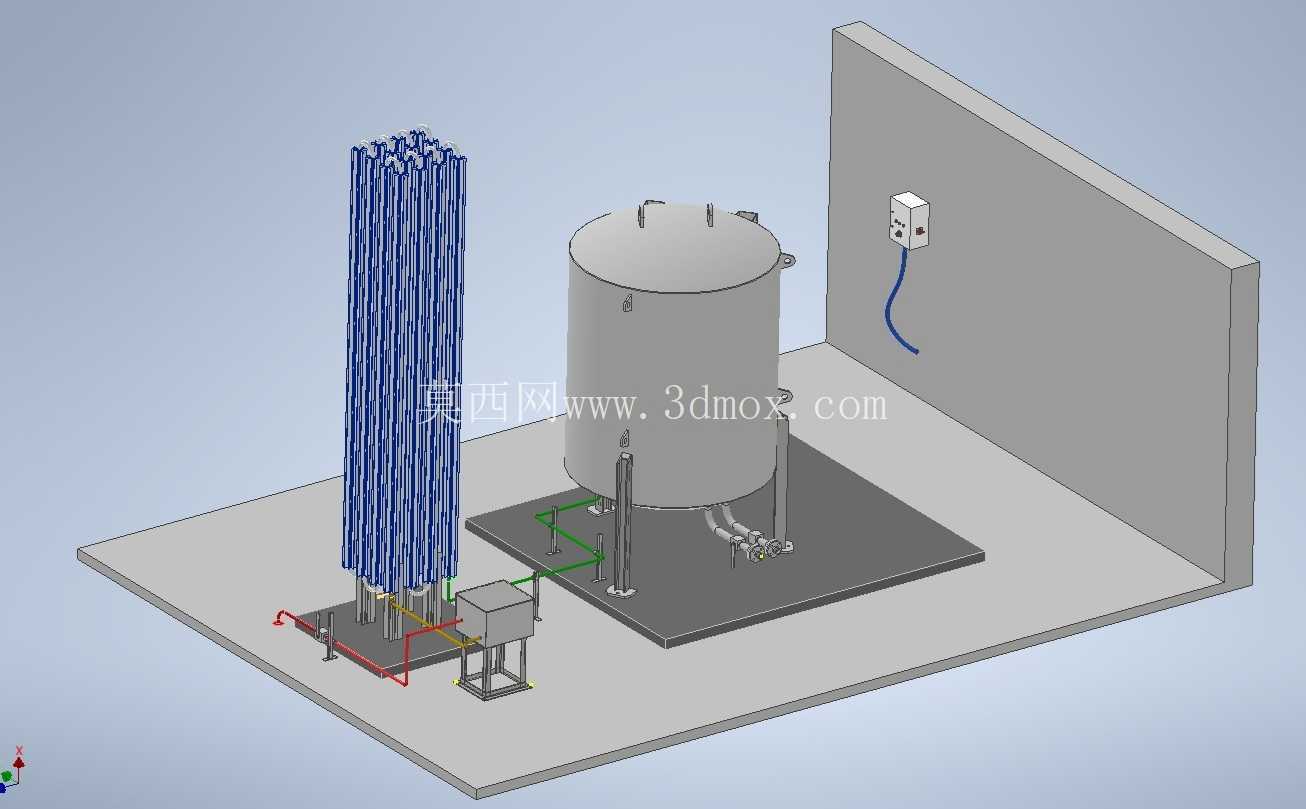

　　这套低温二氧化碳存储汽化集成装置，主要面向工业现场集中供气、焊接保护气供给、食品级CO2中转、低温工艺介质保障类场景，区别于分散布置的单一储罐与汽化器，整体采用撬装集成式设计，所有核心部件均预装在统一的钢制底座上，现场仅需对接进出料管路、供电接口即可投用，大幅缩减现场安装的施工周期与管路对接误差。从结构布局来看，装置分为两个核心功能区，一侧是立式低温承压储罐，罐体采用双层真空绝热结构，内层存储低温液态二氧化碳，外层为保压防护壳层，罐体顶部设置安全泄放口、液位检测接口、充装接口，底部设置出液管路与排污接口，所有管路接口的位置均预留了足够的操作空间，方便后期运维时的阀门操作与仪表拆装。

　　另一侧是阵列式空温汽化器，采用多根翅片管竖向阵列排布的结构，依靠空气自然对流换热将液态CO2汽化为气态，无需额外配置电加热或蒸汽加热组件，在常规环境温度下即可满足额定汽化量需求，汽化器底部设置汇流管路，与储罐出液端通过低温截止阀、稳压组件连接，管路走向沿底座预留的线槽排布，避免管路悬空带来的振动疲劳问题。储罐与汽化器之间的连接管路上，配置了稳压缓冲组件与控制箱，壁挂式安装的电控箱固定在撬体侧边的防护立板上，箱体预留了走线孔位，内部可集成压力检测、液位显示、超压报警的电气元件，所有线缆通过穿线管与各检测点位连接，布线规整无外露，避免现场施工时的线缆破损风险。

　　底座采用型钢焊接框架结构，表面做防滑与防腐处理，各部件的安装位置均经过重心校核，满载状态下撬体整体重心落在底座中心区域，满足叉车转运、吊车吊装的受力要求，底座边缘预留了地脚螺栓安装孔，可直接固定在混凝土基础上，无需额外制作安装支架。从安装边界来看，整套装置的横向占用空间控制在常规工业场站的预留设备位范围内，竖向高度满足普通厂房的净空要求，汽化器侧与周边墙体、其他设备的间距预留了足够的通风换热空间，避免换热效率受周边遮挡影响；储罐侧预留了充装操作的安全距离，满足低温介质存储的安全规范要求。

　　设计过程中充分考虑了低温工况的材料适配性，所有与低温介质接触的管路、阀门均采用耐低温材质，避免低温脆裂风险，管路的弯头、接头位置均做了应力释放设计，抵消低温状态下的管路冷缩形变，防止长期运行过程中出现焊缝开裂、介质泄漏的问题。汽化器的翅片管采用等间距排布，相邻翅片之间的间隙经过流场优化，保证空气能够在翅片间顺畅流通，即使在低风速环境下也能保证换热效率，汽化后的气态CO2经过缓冲段稳压后输出，避免出口压力出现大幅波动，保障下游用气设备的工况稳定。整套结构的建模过程中，所有部件的装配关系均按照实际工程安装逻辑搭建，螺栓连接、法兰对接、管路焊接的位置均做了细节还原，可直接用于场站布局规划、安装施工交底、结构受力校核等场景，对于同类低温介质存储汽化设备的设计改型也有较高的参考价值，能够帮助设计人员快速梳理撬装设备的布局逻辑，规避管路干涉、操作空间不足、安全距离不够等常见设计问题。
