搭载顶置武器站的悍马越野载具设计

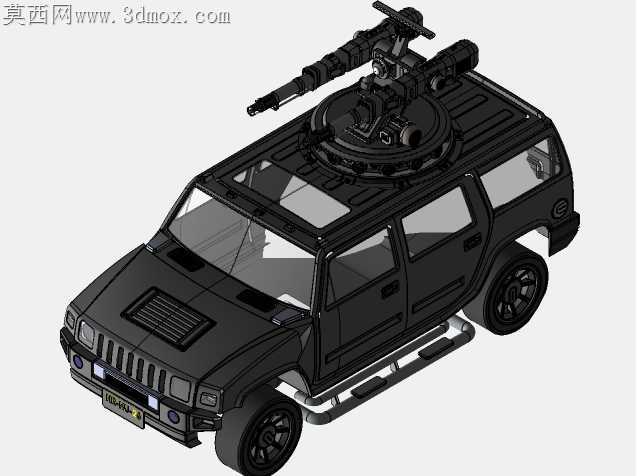

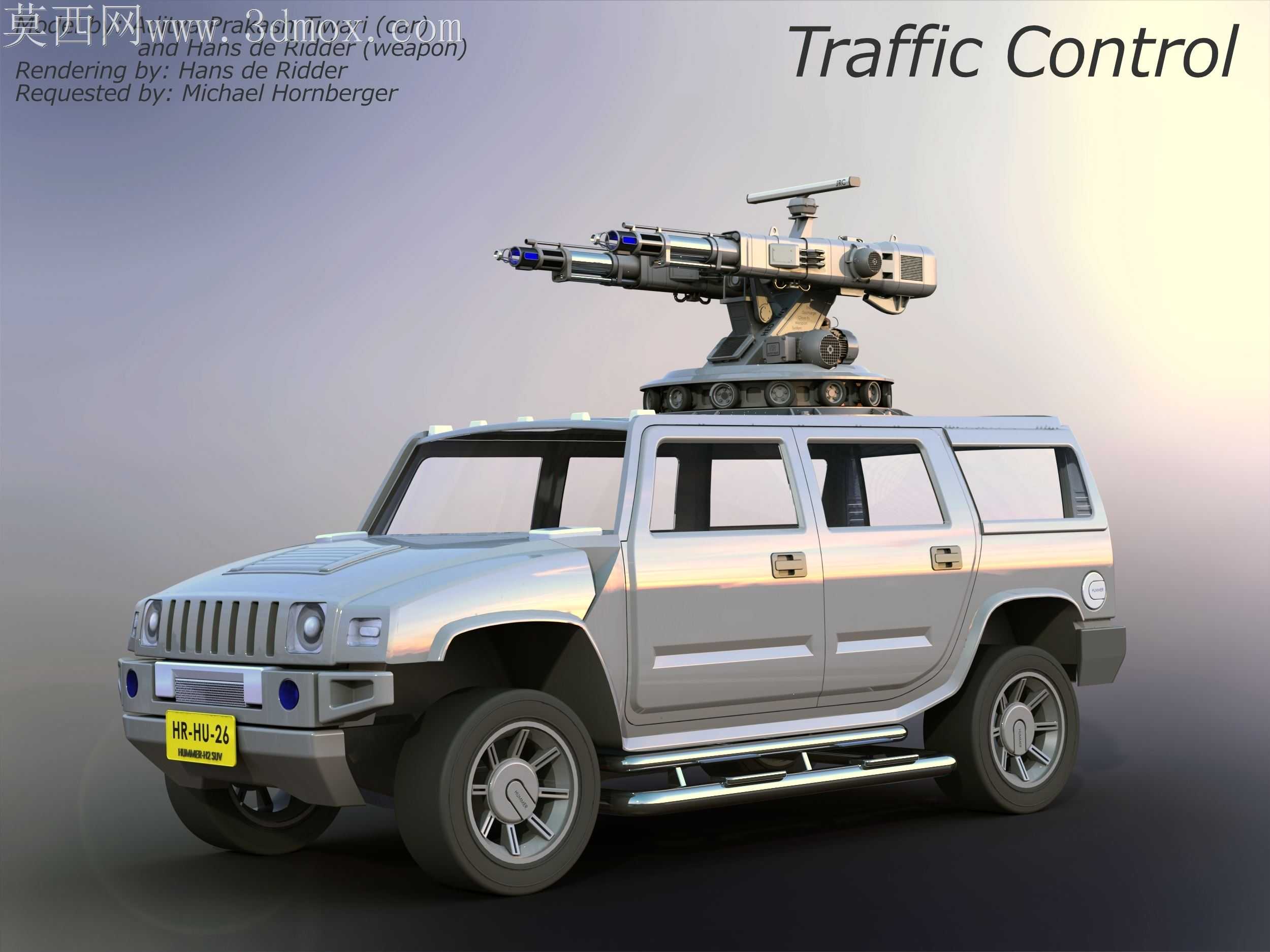

常规民用悍马的车顶结构仅能承载行李架、辅助灯具这类轻量附件，直接加装大口径武器站时，车顶薄钢板的局部承压能力不足，连续射击产生的后坐冲量会直接扯裂车顶蒙皮，连带侧围立柱出现不可逆的塑性形变，甚至会让车门框变形导致门锁无法正常咬合。这套模型在车顶夹层内预埋了整圈高强度钢质加强圈梁，圈梁的固定点没有直接焊在车顶外板上，而是向下延伸穿过B柱、C柱的内部空腔，直接和底盘纵梁的上沿做刚性连接，把武器站的后坐力直接传导到整车刚度最高的底盘框架上，避免力流在薄弱的车身上部形成应力集中。武器站的回转基座和车顶圈梁之间预留了0.12mm的装配公差间隙，中间填充高阻尼橡胶缓冲垫，既抵消连续射击时的高频振动传递到驾驶舱，也能避免金属硬接触带来的装配应力，长期使用也不会出现固定螺栓松动的问题。车身侧围的踏板没有采用常见的悬空悬臂结构，而是把支架直接固定在底盘边梁的外侧，人员踩踏或者越野工况下飞石撞击都不会让踏板变形蹭到车门下沿。车头的防撞杠做了内收角度处理，靠近前轮的位置特意留出了转向余量，就算悬挂被压缩到极限行程，大角度打方向时轮胎也不会蹭到杠体。武器站的观瞄设备外壳做了斜面导角处理，野外行驶时扬起的尘土不会在镜头表面积攒，雨水冲刷时也能顺着斜面快速流走，不会留下水渍遮挡观测视野。车身的漆面做了金属颗粒分层处理，侧围曲面的反光会顺着车身腰线自然过渡，不会出现局部反光过曝的问题，轮毂和轮胎的配合面做了细微的滚花纹理，模拟真实轮胎装配时的压合痕迹，脚踏板的防滑凸点高度控制在1.5mm，既满足防滑的摩擦需求，也不会因为凸点过高积存泥污。车门的铰链位置做了隐藏式加强衬板，就算加装附加装甲板增加车门重量，铰链也不会出现下沉松旷，车门和侧围的密封胶条预留了均匀的压缩量，关上车门后胶条的形变程度一致，不会出现局部漏风漏雨的缝隙。
