星三角电机启动控制配电装置

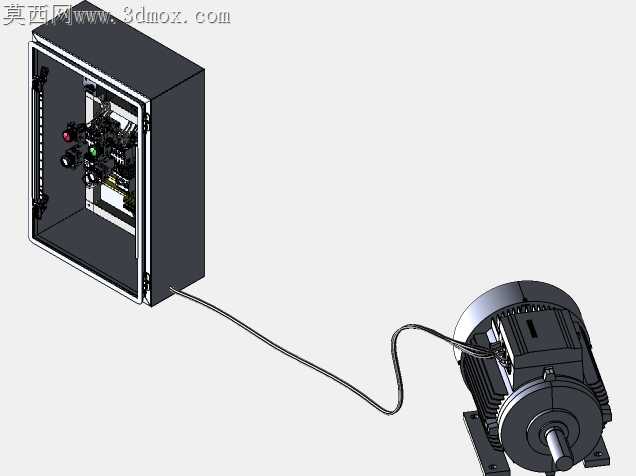

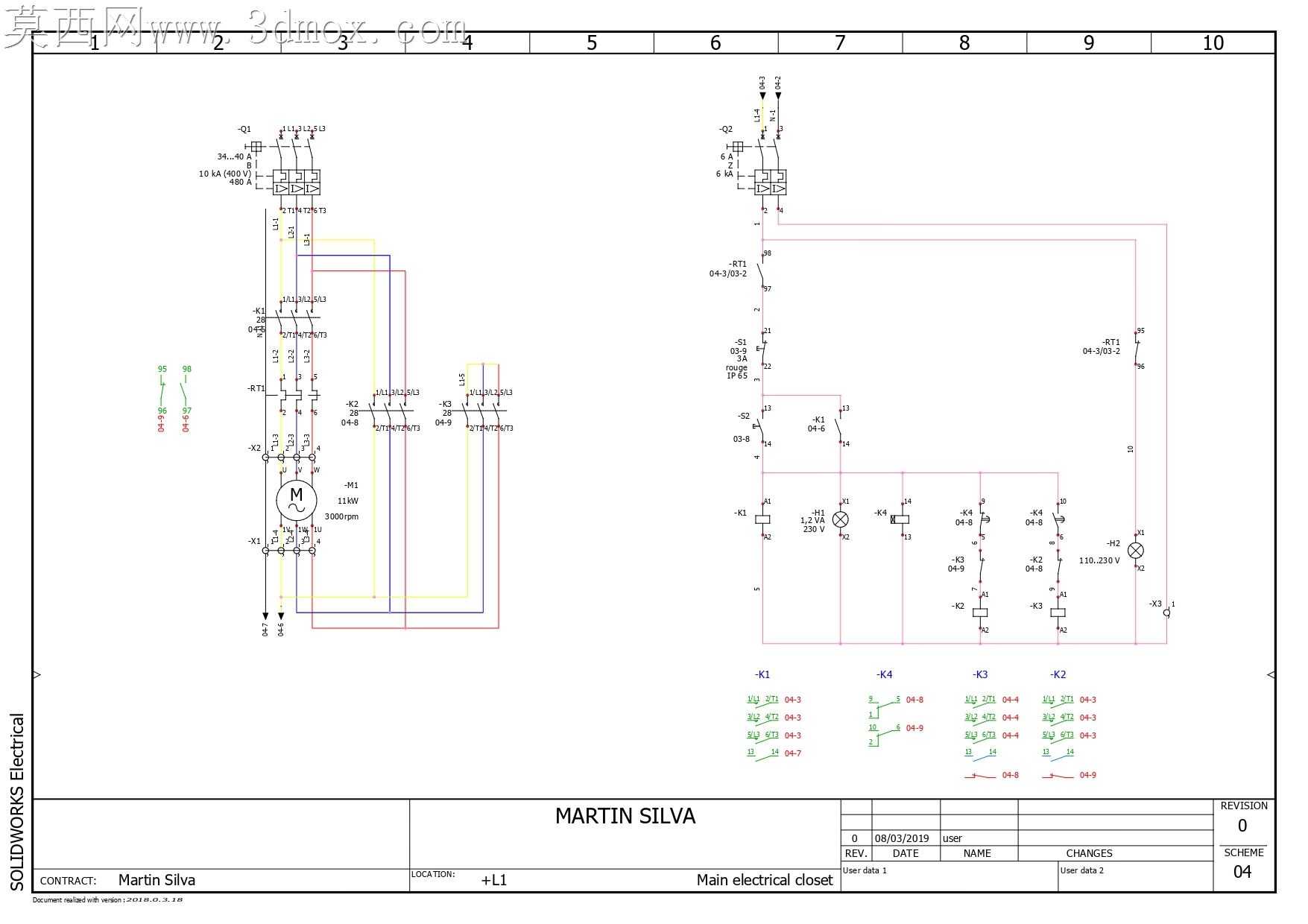

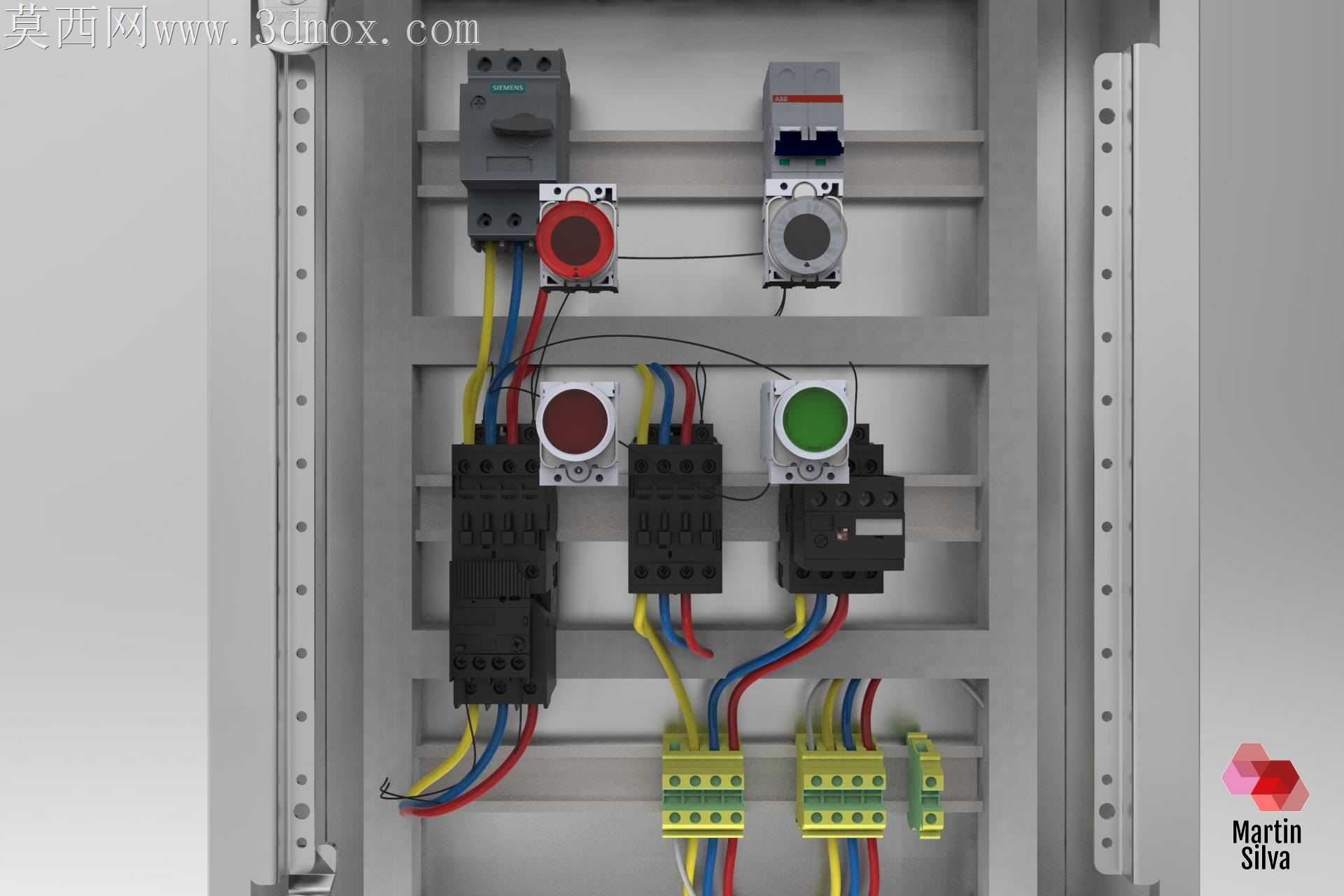

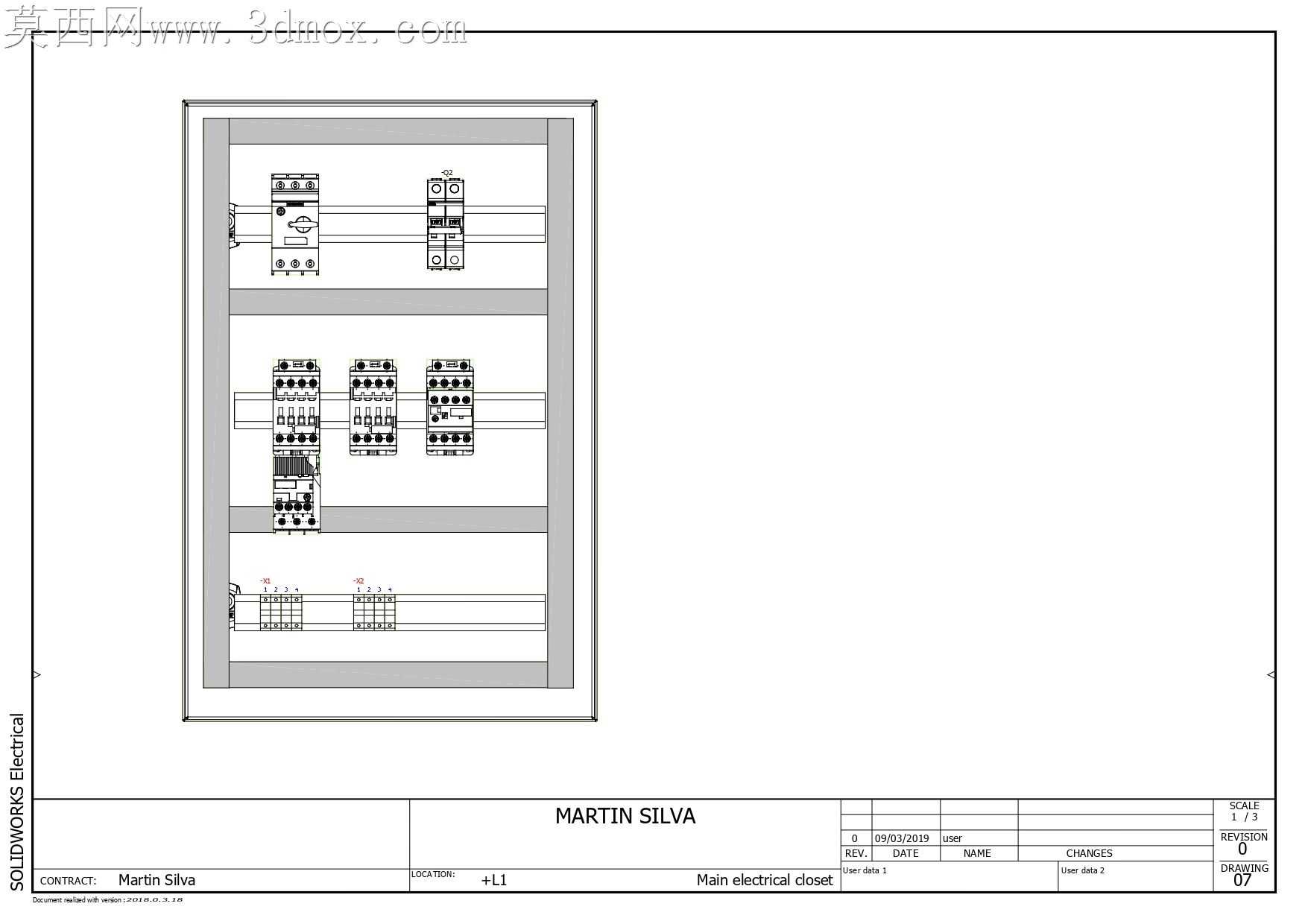

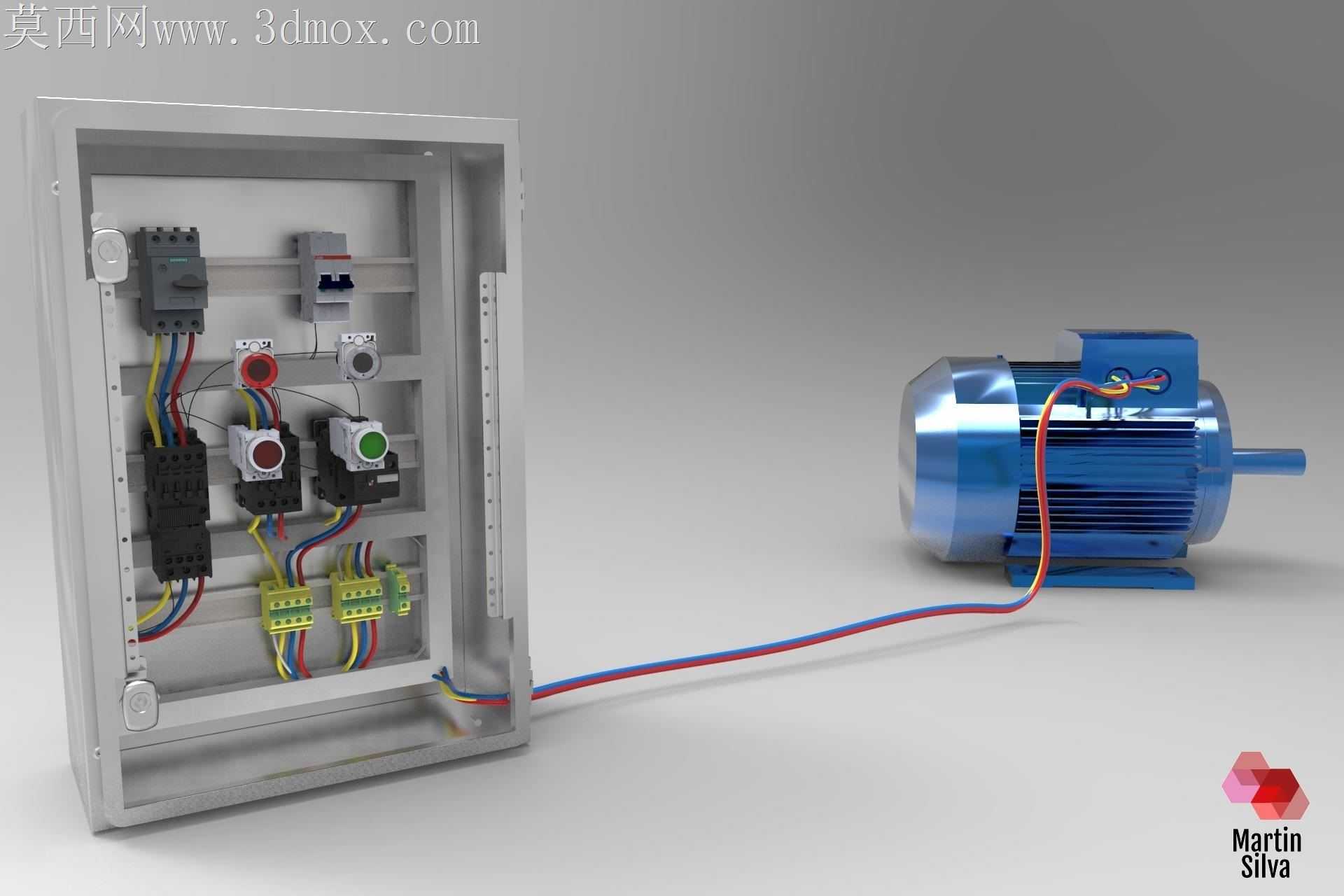

车间现场的电机启动柜最容易出问题的地方，永远是柜内走线的弯折半径与端子排的压接余量，很多新手做的柜体三维布线只追求视觉整齐，完全忽略了多股铜芯线在穿入接线端子时需要预留的3-5mm剥线余量，以及线缆绕过柜体加强筋时必须保留的最小弯曲半径——硬线弯折半径小于线径3倍时，铜芯会出现隐性断裂，投用后两三个月就会出现虚接打火，这类隐患在二维原理图上完全看不出来，必须靠三维装配阶段提前排查。这套星三角启动装置的布线排布，特意给主回路的三根相线在接触器下方预留了足够的弧形走线空间，没有强行把线缆掰成直角贴紧柜壁，每根线从断路器出线端到接触器进线端的路径，都避开了柜门上按钮安装位的背后区域，后续柜门开合时不会剐蹭到线缆绝缘层。端子排的安装位置特意抬高了20mm，底部留出了足够的扎带固定空间，不会出现线缆压在端子排底座上、压接时螺丝刀伸不进去的尴尬情况。柜内的三个交流接触器之间留足了15mm的散热间隙，没有为了压缩柜体尺寸把元件挤在一起，毕竟星三角启动时主接触器会承载电机的额定电流，夏季车间环境温度超过40度时，元件间隙不足很容易触发过热保护。控制回路的按钮接线全部走了柜体侧边的走线槽，和主回路的大电流线缆完全分隔开，避免主回路合闸时的电磁干扰串到控制回路里，造成中间继电器误动作。柜体门板上的启动、停止按钮与急停按钮的排布，特意按照操作习惯把停止按钮放在最靠近操作人员左手的位置，急停按钮高出按钮面板3mm，紧急情况下拍停时不会被旁边的按钮挡住。连接电机的出线口做了橡胶护圈结构，线缆穿出柜体时不会被钢板的锐边割破绝缘皮，护圈的卡槽尺寸和柜板厚度完全匹配，不需要额外打胶固定就能卡紧。柜内的接地排单独设在了柜体左下角的位置，所有元件的接地引线都能以最短路径接到接地排上，没有出现接地线缆绕大圈的情况，接地电阻能稳定控制在规范要求的4Ω以内。这类启动柜的三维设计最忌只看原理不考虑现场装配，很多图纸上看起来完美的排布，到了车间装配时会出现螺丝刀拧不到螺丝、线缆穿不过去、元件装完柜门关不上的问题，这套模型里每一个元件的安装位都留足了操作空间，甚至连接线时需要的手部操作空间都做了预留，装配工人拿到图纸不需要现场改孔、裁线，就能一次性把所有元件装到位，后续检修更换接触器时，也不用拆掉旁边的其他元件就能单独拆换故障件，大幅降低了后期的维护成本。
