带阀组管路的卧式制冷循环储液罐体

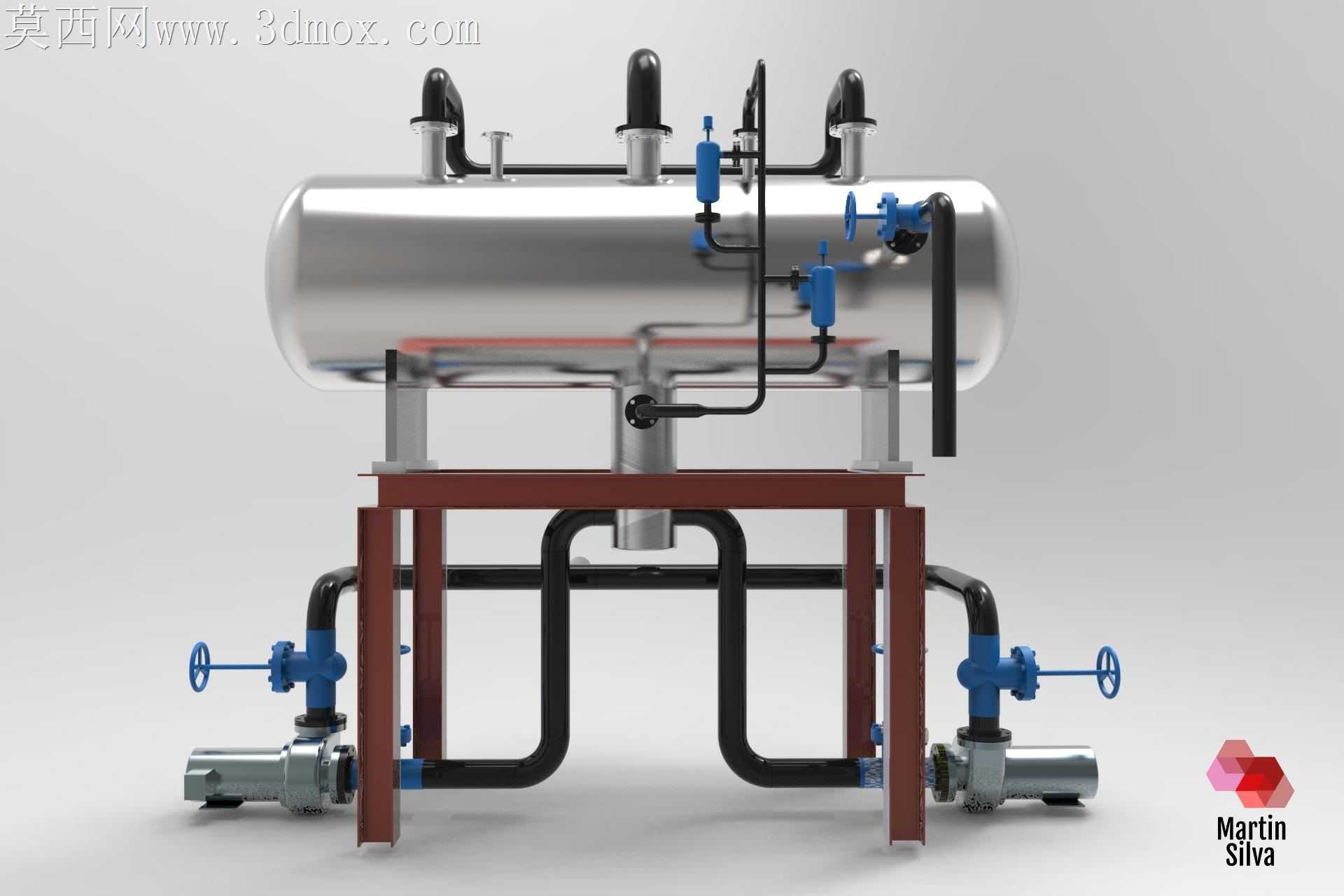

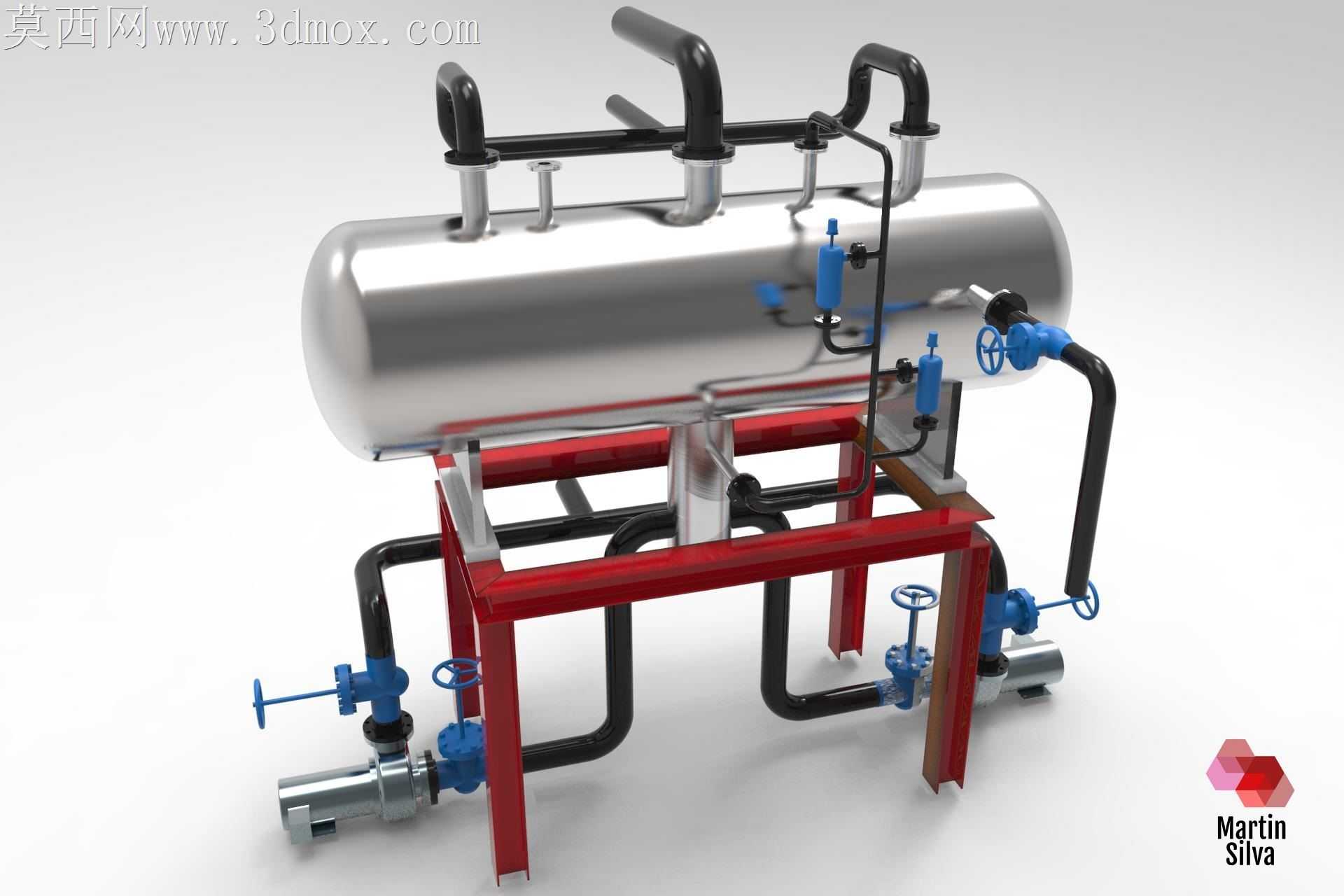

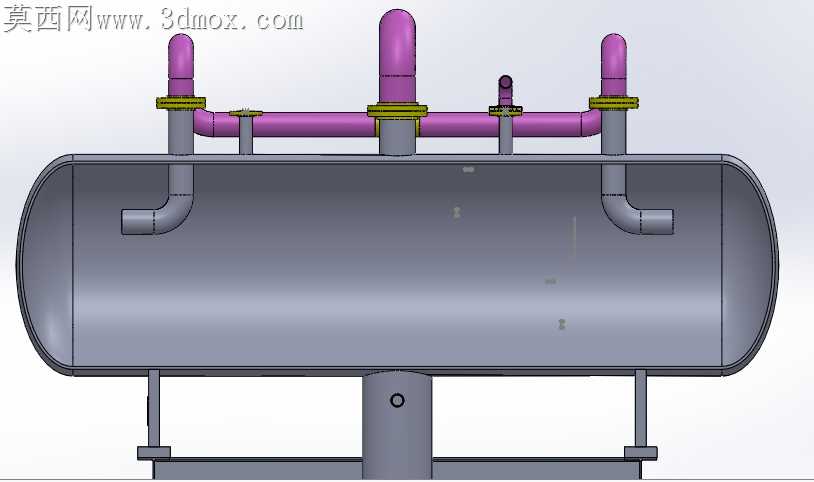

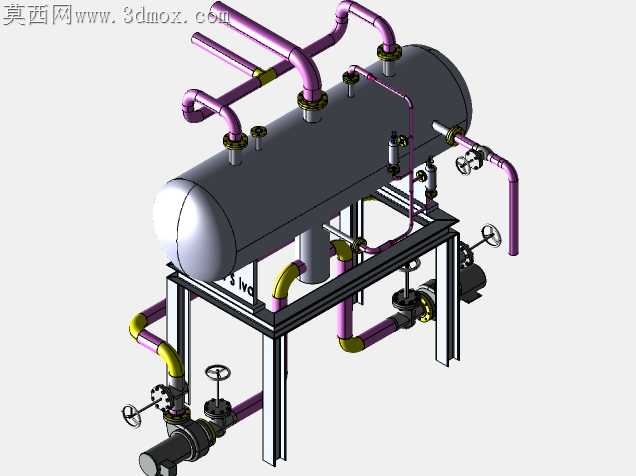

现场制冷系统安装时，卧式储液罐的管路错位、阀门操作干涉是最常见的返工诱因，这套循环储液单元的结构设计，从加工适配角度把现场安装的公差余量提前做进了每一处连接细节里。罐体采用旋压成型的椭圆封头与直筒段焊接结构，筒身预留的管路接口没有做齐平排布，而是根据不同管径的焊接变形量错开了30至50毫米的间距，避免相邻焊口热影响区重叠导致的筒体局部变形，也给现场焊接操作留出了足够的焊枪操作空间，不用在狭窄缝隙里勉强施焊。底部的红色型钢支架没有采用满焊固定的一体式结构，立柱与罐体支撑抱箍之间预留了2毫米的调节间隙，抱箍上的长圆孔可以适配罐体因温度变化产生的微量伸缩，也能抵消现场安装时基础预埋件的水平度误差，不用强行撬掰罐体对位，避免筒体产生附加内应力。外接的黑色管路全部采用冷弯成型的弯管段，没有使用直角弯头拼接，弯管处的曲率半径统一取管径的3倍，既降低了制冷剂流动的局部阻力，也减少了焊口数量，降低泄漏风险。管路上配置的蓝色截止阀，手轮的朝向全部调整到了站在地面即可操作的角度，没有出现手轮贴向支架、被管路遮挡的情况，阀门与管路连接的螺纹段预留了足够的扳手操作空间，后期检修更换阀门时不用拆解相邻管段。罐体顶部的安全阀、压力表接口位置避开了正下方的支架横梁，不会出现校验仪表时工具被横梁挡住的问题。管路与支架接触的位置都加设了橡胶减震垫，避免机组运行时管路与型钢硬接触产生振动磨损，固定管卡的螺栓孔也做了长圆设计，能吸收管路热胀冷缩产生的位移量。这套结构没有追求过度的一体化集成，而是把加工环节的焊接变形、安装环节的对位公差、运维环节的操作空间都做了前置考量，每一处预留的间隙、错开的接口位置，都是为了降低现场加工安装的难度，减少不必要的返工成本，让整套单元运到现场后能快速对位安装，不用在现场做二次切割改管。
