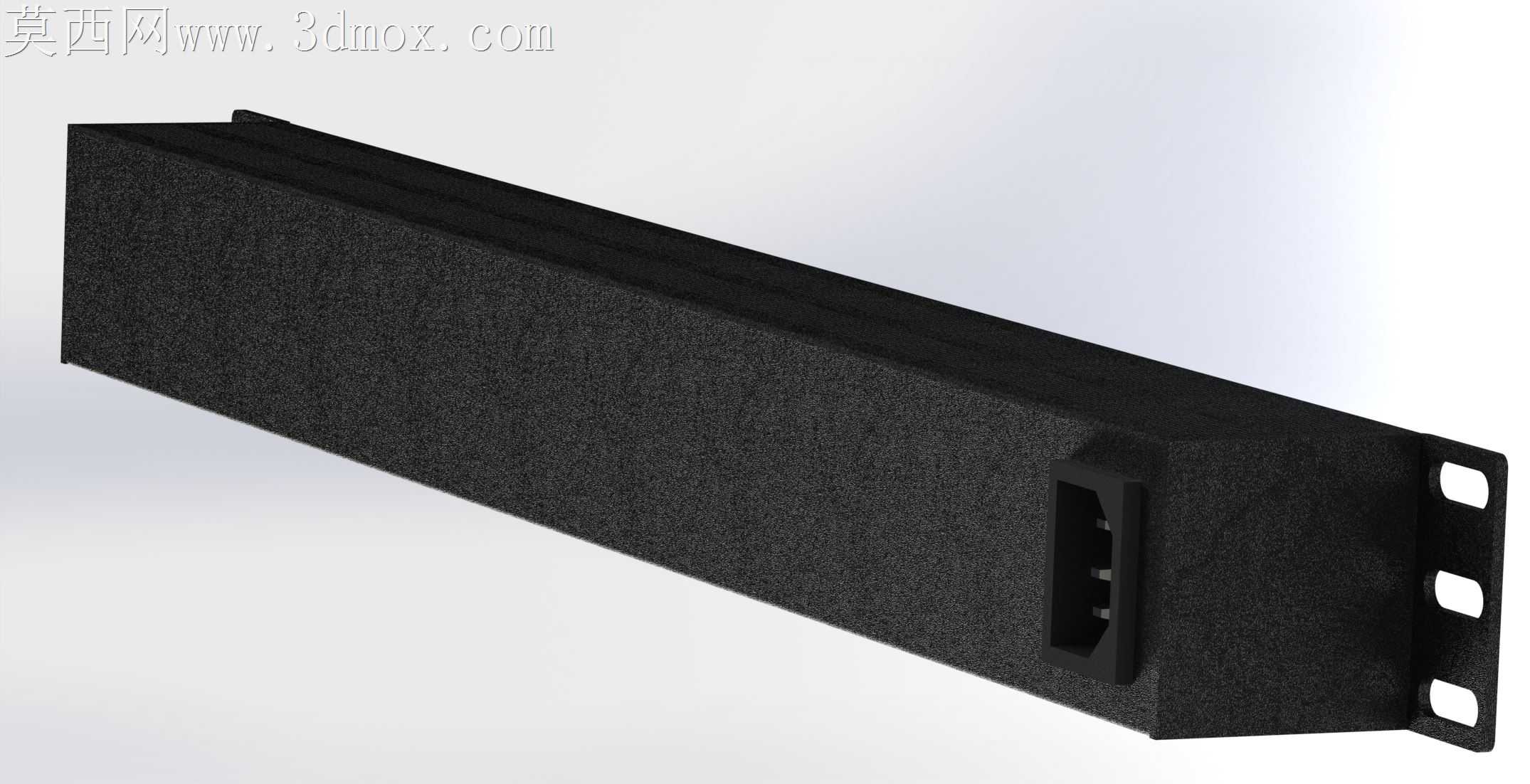

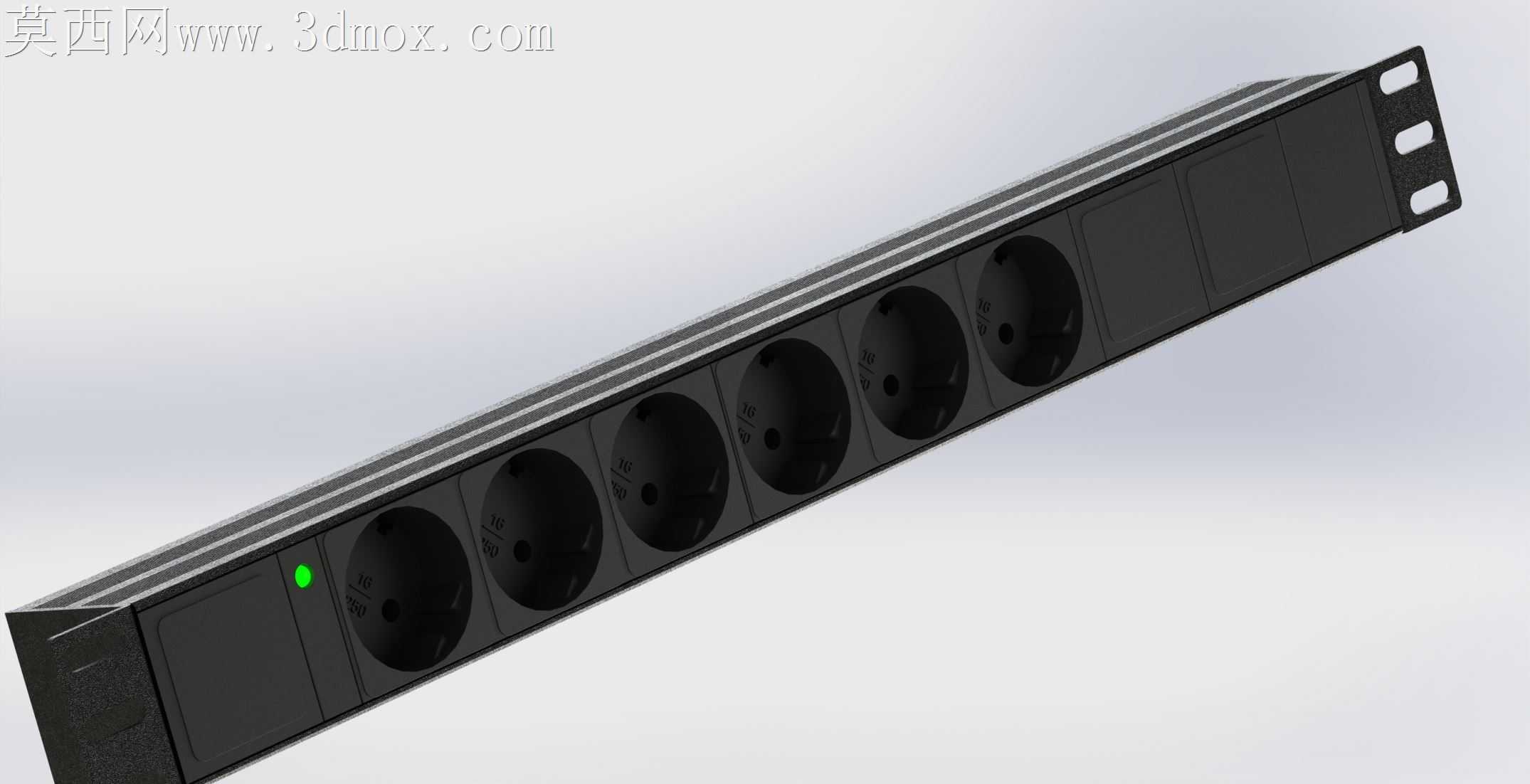

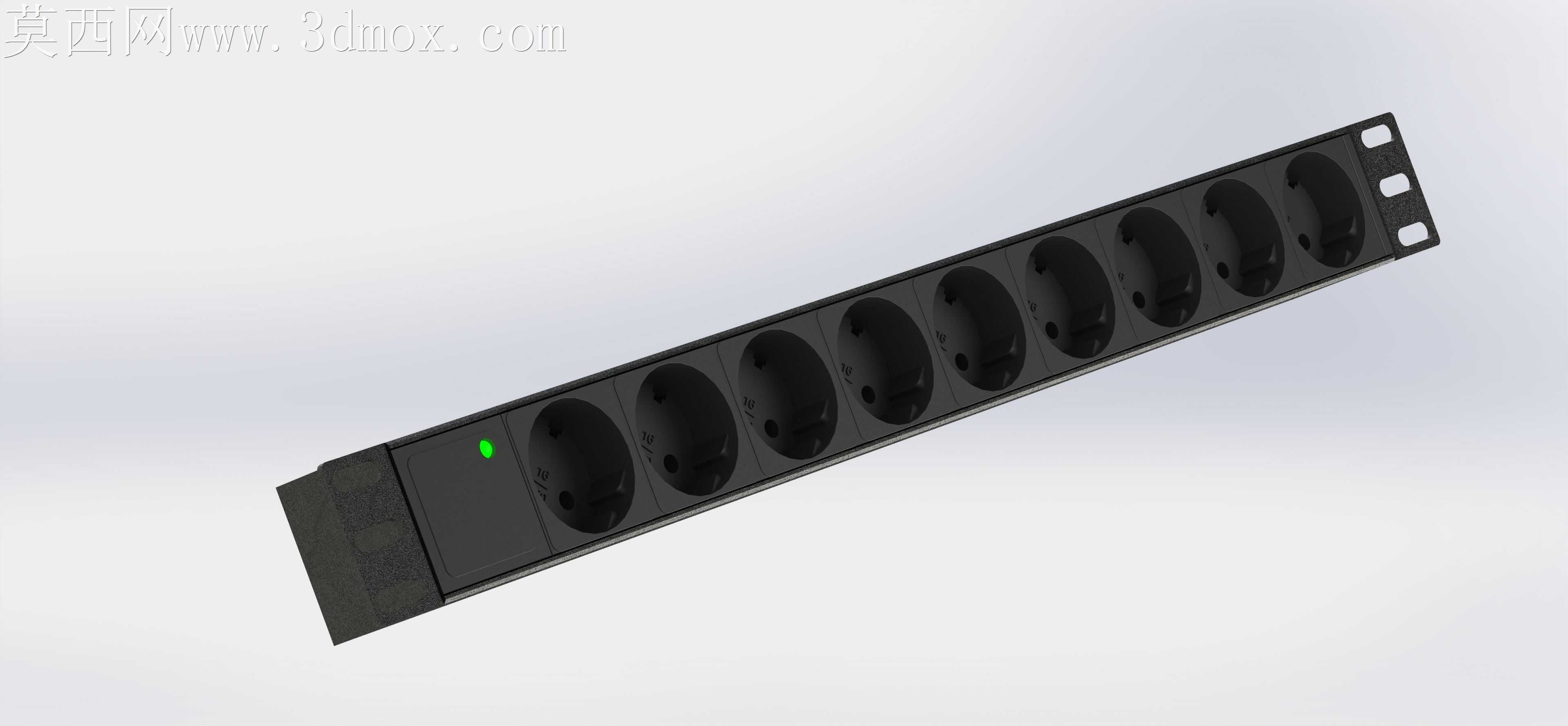

19英寸机架式8位schuko型机柜配电单元

机柜内部配电场景里，传统插排随意堆叠固定的隐患长期存在，线缆拉扯导致的接触不良、插排移位遮挡风道、多设备插拔时的受力变形都是现场运维反复遇到的问题，这款机架式配电单元的结构设计完全围绕这些落地痛点做适配。壳体采用1U标准机架高度的冷轧钢板弯折成型，弯折处预留了0.2mm的回弹补偿量，避免批量冲压后壳体上下盖合缝出现超差，两端的安装挂耳做了腰型孔设计，孔位公差控制在±0.15mm，既能适配不同品牌机柜的立柱安装孔距偏差，又能在推入机架时快速对位，不需要反复调整螺丝位置。正面的8位schuko插座模块采用独立卡扣式固定，每个模块与壳体安装槽之间预留0.1mm的装配间隙，模块边缘做了导向斜角，更换损坏插座时不需要拆解整个壳体，直接从正面顶出即可替换，省去了传统配电单元拆壳接线的繁琐工序。插座模块之间的间距做了差异化调整，靠近电源指示灯的首位插座间距额外加宽2mm，适配带大体积电源适配器的设备接入，避免相邻插座被遮挡浪费接口。壳体侧面开有连续的冲压散热孔，孔位避开内部铜排的走线路径，既保证内部载流部件的热量能及时散出，又不会让金属碎屑从散热孔掉入引发短路风险。前端的电源指示灯采用嵌入式安装，灯帽与壳体表面齐平，避免设备推入机架时被导轨刮蹭脱落，指示灯的走线单独走壳体内部的预留线槽，与主载流铜排保持3mm以上的安全间距，避免强电干扰导致指示灯误亮。内部铜排采用一体化冲压成型，没有拼接焊点，每个插座的接电触点直接与铜排铆接，减少接线松动带来的接触电阻过大问题，铜排与壳体之间垫有0.5mm厚的阻燃绝缘片，绝缘片的定位柱卡入壳体的定位孔内，不会因为长期使用出现移位。壳体表面采用哑光黑色喷塑处理，喷塑厚度控制在60-80μm，既满足机柜内部的耐磨防刮需求，又不会因为表面反光影响运维人员观察接口状态。两端挂耳的圆角做了R3处理，避免安装时划伤运维人员的手部，挂耳与壳体的连接采用点焊加铆接的双重固定，单挂耳能承受15kg的吊挂载荷，不会因为设备插拔时的受力出现挂耳断裂脱落。
