ZENITH品牌插销式门锁结构三维设计

这款插销式门锁的结构设计，核心围绕民用及商用场景的门体闭锁需求展开，常见应用场景包含室内储物间门、小型设备检修门、仓储隔间门、民用住宅入户辅助闭锁等场景，区别于常规弹子门锁的结构，该款插销锁采用横向插销伸缩的闭锁逻辑，锁舌为扁长型金属插舌，伸出后可卡入门框对应锁扣槽内，实现门体的刚性闭锁，相比普通球形锁的斜舌结构，抗侧向冲击能力更强，适合需要额外闭锁防护的门体使用。

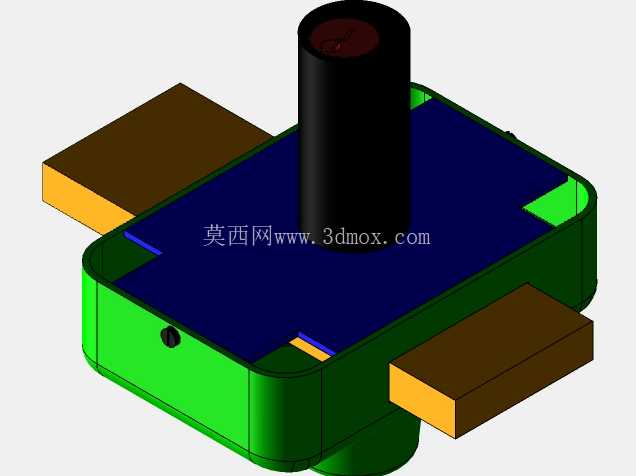

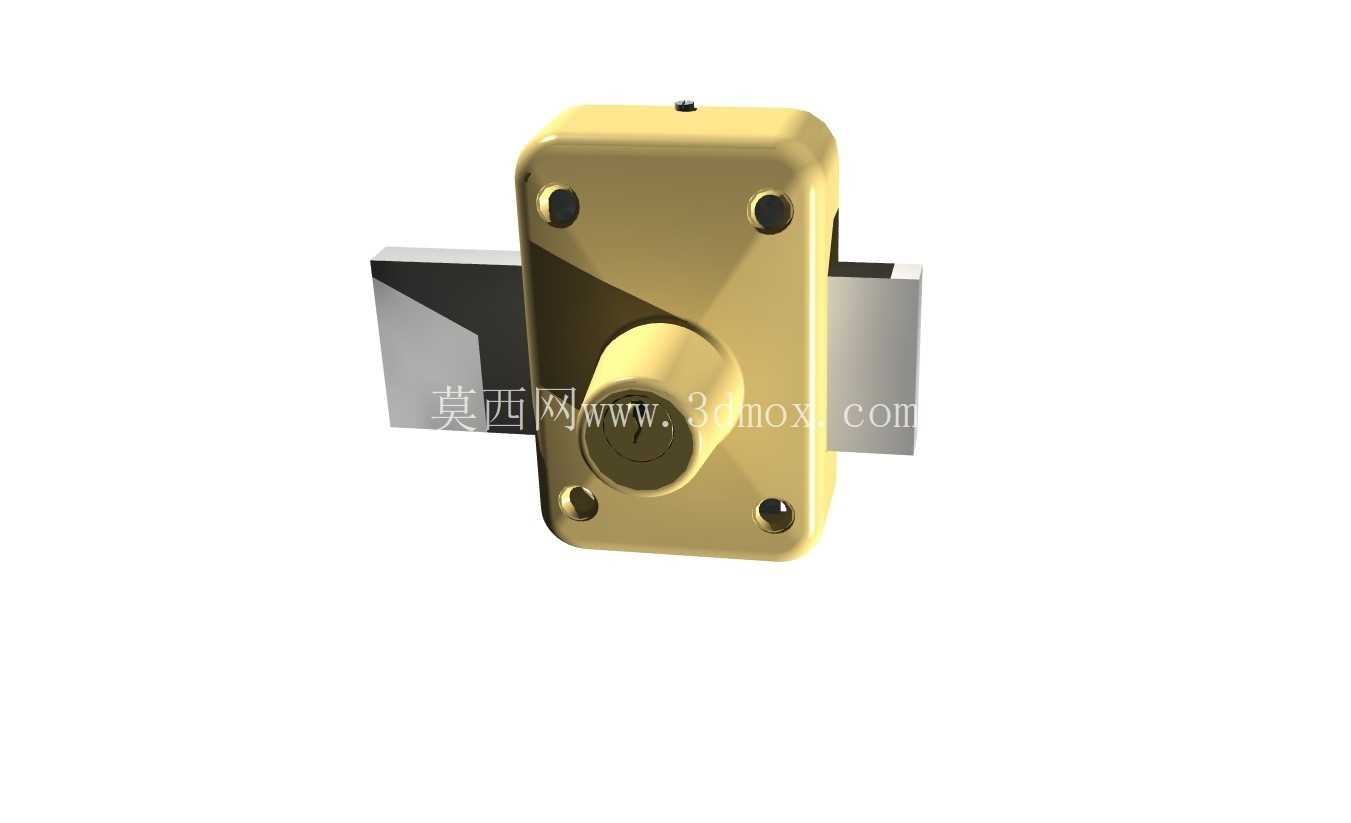

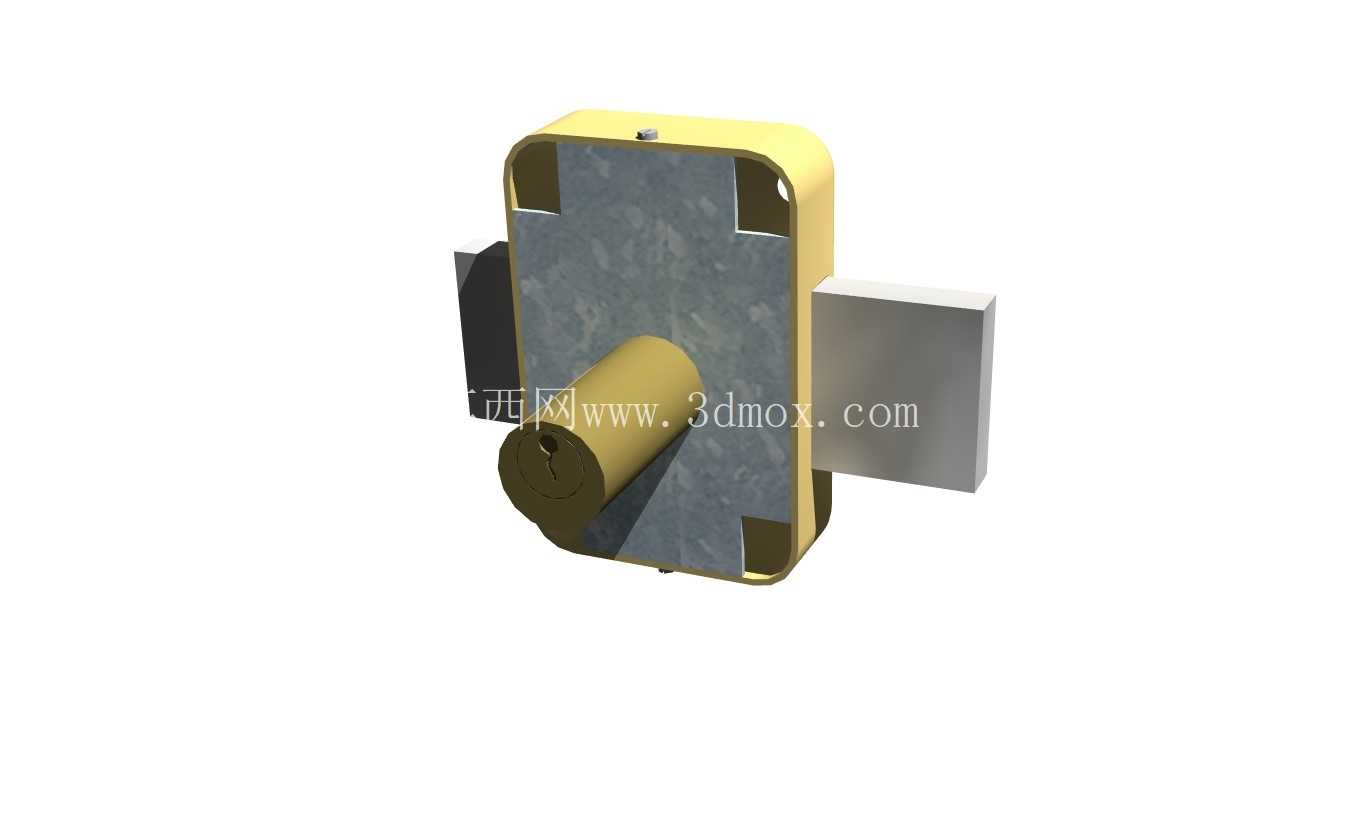

从结构设计思路来看，锁体外壳采用冲压成型的矩形金属壳体，四个角点设置沉头安装孔，安装时可直接通过自攻螺丝将锁体固定在门体侧边表面，无需在门体内部开凿大尺寸嵌装槽，对门体厚度的适配范围更广，哪怕是厚度较薄的彩钢板门、胶合板门都可以直接安装，不需要复杂的嵌装开槽工序，现场安装的操作门槛更低。锁芯部分采用偏心轴驱动结构，钥匙插入锁芯转动时，通过偏心拨块带动插舌做横向直线运动，实现开锁与闭锁动作，锁芯外圈设置防水防尘的台阶结构，可减少户外使用时灰尘、雨水渗入锁体内部的概率，延长内部传动结构的使用寿命。

安装边界方面，锁体本体的外形为方正矩形结构，安装时需要在门体侧边预留对应锁体宽度的平面安装位，插舌完全伸出时的伸出长度可满足常规门框与门体之间的间隙要求，不需要额外加装转接配件，插舌的端面做了倒角处理，即使门体与门框存在少量对位偏差，插舌伸出时也可以顺着倒角滑入锁扣槽内，降低安装时的对位精度要求。锁体内部的传动结构做了简化设计，仅通过拨块、复位弹簧、插舌三个核心传动零件实现动作，零件数量少，长期使用过程中出现卡滞的概率更低，维护时只需要拆开锁体盖板即可对内部零件进行清洁或更换，不需要整体更换锁具。

功能特性上，该款插销锁在闭锁状态下，插舌与锁体外壳的配合面设置了防撬卡槽，当外部试图通过薄片撬动插舌时，卡槽会卡住插舌避免其被强行推回锁体内部，提升闭锁状态下的安全性能。锁体外壳的表面做了镀彩锌处理，在潮湿环境下使用也不容易出现锈蚀问题，适合仓储、地下室等湿度较高的场景使用。钥匙采用通用的牙花结构，可根据使用需求选配通开或非通开锁芯，通开款适合多隔间统一管理的场景，非通开款则适合独立空间的私密防护需求。

在建模过程中，对锁体的各个配合面都做了公差预留，插舌与锁体外壳的导向槽之间采用间隙配合，保证插舌伸缩动作顺畅无卡滞，安装孔的位置尺寸参考了常规门用五金的安装孔距标准，可直接替换同规格的老式插销锁，不需要在门体上重新钻孔，降低替换安装的工作量。锁芯的安装位设置了定位台阶，装配时锁芯可以直接卡入台阶定位，不需要额外调整位置，提升装配效率。插舌尾部设置了弹簧限位柱，复位弹簧套在限位柱上，动作过程中弹簧不会出现偏移脱落的问题，保证长期使用下复位动作的可靠性。

从实际使用的角度出发，这款插销锁的操作逻辑简单，转动钥匙即可完成开锁闭锁，不需要额外的旋钮或者把手，外露的结构件少，不容易被外力破坏，适合人员流动较大的公共区域隔间使用，比如商场的储物间、写字楼的设备间、厂区的工具存放间等场景，既可以实现门体的闭锁防护，又不会因为复杂的结构导致频繁故障。锁体的边角都做了圆角处理，安装后不会有尖锐的边角外露，避免人员经过时被磕碰划伤，细节设计符合民用五金的安全要求。
